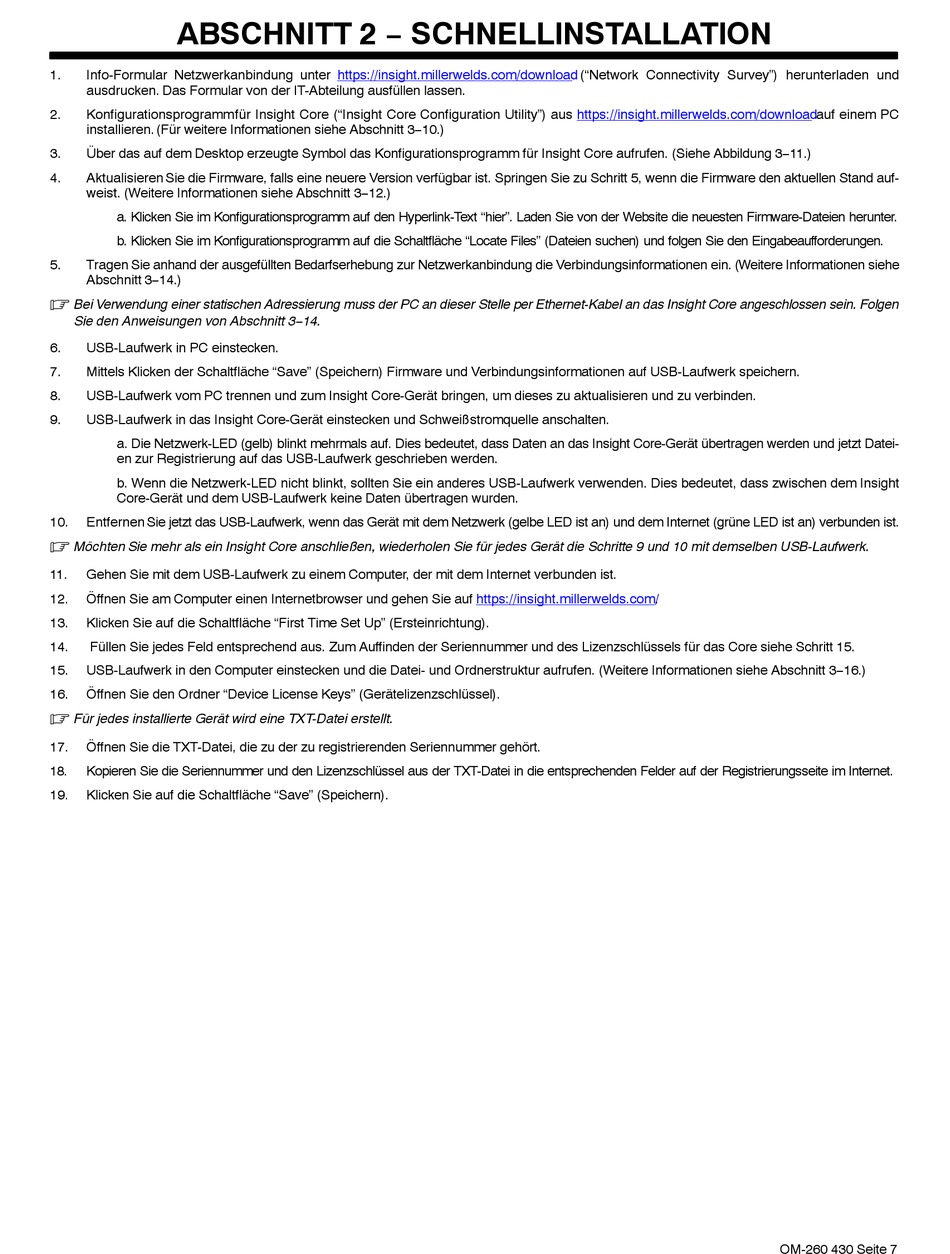

ABSCHNITT 2 − SCHNELLINSTALLATION
1.
Info-Formular Netzwerkanbindung unter
ausdrucken. Das Formular von der IT-Abteilung ausfüllen lassen.
2.
Konfigurationsprogramm für Insight Core ("Insight Core Configuration Utility") aus
installieren. (Für weitere Informationen siehe Abschnitt 3−10.)
3.
Über das auf dem Desktop erzeugte Symbol das Konfigurationsprogramm für Insight Core aufrufen. (Siehe Abbildung 3−11.)
4.
Aktualisieren Sie die Firmware, falls eine neuere Version verfügbar ist. Springen Sie zu Schritt 5, wenn die Firmware den aktuellen Stand auf-
weist. (Weitere Informationen siehe Abschnitt 3−12.)
a. Klicken Sie im Konfigurationsprogramm auf den Hyperlink-Text "hier". Laden Sie von der Website die neuesten Firmware-Dateien herunter.
b. Klicken Sie im Konfigurationsprogramm auf die Schaltfläche "Locate Files" (Dateien suchen) und folgen Sie den Eingabeaufforderungen.
5.
Tragen Sie anhand der ausgefüllten Bedarfserhebung zur Netzwerkanbindung die Verbindungsinformationen ein. (Weitere Informationen siehe
Abschnitt 3−14.)
.
Bei Verwendung einer statischen Adressierung muss der PC an dieser Stelle per Ethernet-Kabel an das Insight Core angeschlossen sein. Folgen
Sie den Anweisungen von Abschnitt 3−14.
6.
USB-Laufwerk in PC einstecken.
7.
Mittels Klicken der Schaltfläche "Save" (Speichern) Firmware und Verbindungsinformationen auf USB-Laufwerk speichern.
8.
USB-Laufwerk vom PC trennen und zum Insight Core-Gerät bringen, um dieses zu aktualisieren und zu verbinden.
9.
USB-Laufwerk in das Insight Core-Gerät einstecken und Schweißstromquelle anschalten.
a. Die Netzwerk-LED (gelb) blinkt mehrmals auf. Dies bedeutet, dass Daten an das Insight Core-Gerät übertragen werden und jetzt Datei-
en zur Registrierung auf das USB-Laufwerk geschrieben werden.
b. Wenn die Netzwerk-LED nicht blinkt, sollten Sie ein anderes USB-Laufwerk verwenden. Dies bedeutet, dass zwischen dem Insight
Core-Gerät und dem USB-Laufwerk keine Daten übertragen wurden.
10.
Entfernen Sie jetzt das USB-Laufwerk, wenn das Gerät mit dem Netzwerk (gelbe LED ist an) und dem Internet (grüne LED ist an) verbunden ist.
.
Möchten Sie mehr als ein Insight Core anschließen, wiederholen Sie für jedes Gerät die Schritte 9 und 10 mit demselben USB-Laufwerk.
11.
Gehen Sie mit dem USB-Laufwerk zu einem Computer, der mit dem Internet verbunden ist.
12.
Öffnen Sie am Computer einen Internetbrowser und gehen Sie auf
13.
Klicken Sie auf die Schaltfläche "First Time Set Up" (Ersteinrichtung).
14.
Füllen Sie jedes Feld entsprechend aus. Zum Auffinden der Seriennummer und des Lizenzschlüssels für das Core siehe Schritt 15.
15.
USB-Laufwerk in den Computer einstecken und die Datei- und Ordnerstruktur aufrufen. (Weitere Informationen siehe Abschnitt 3−16.)
16.
Öffnen Sie den Ordner "Device License Keys" (Gerätelizenzschlüssel).
.
Für jedes installierte Gerät wird eine TXT-Datei erstellt.
17.
Öffnen Sie die TXT-Datei, die zu der zu registrierenden Seriennummer gehört.
18.
Kopieren Sie die Seriennummer und den Lizenzschlüssel aus der TXT-Datei in die entsprechenden Felder auf der Registrierungsseite im Internet.
19.
Klicken Sie auf die Schaltfläche "Save" (Speichern).
https://insight.millerwelds.com/download
https://insight.millerwelds.com/
("Network Connectivity Survey") herunterladen und
https://insight.millerwelds.com/download
.
auf einem PC
OM-260 430 Seite 7
