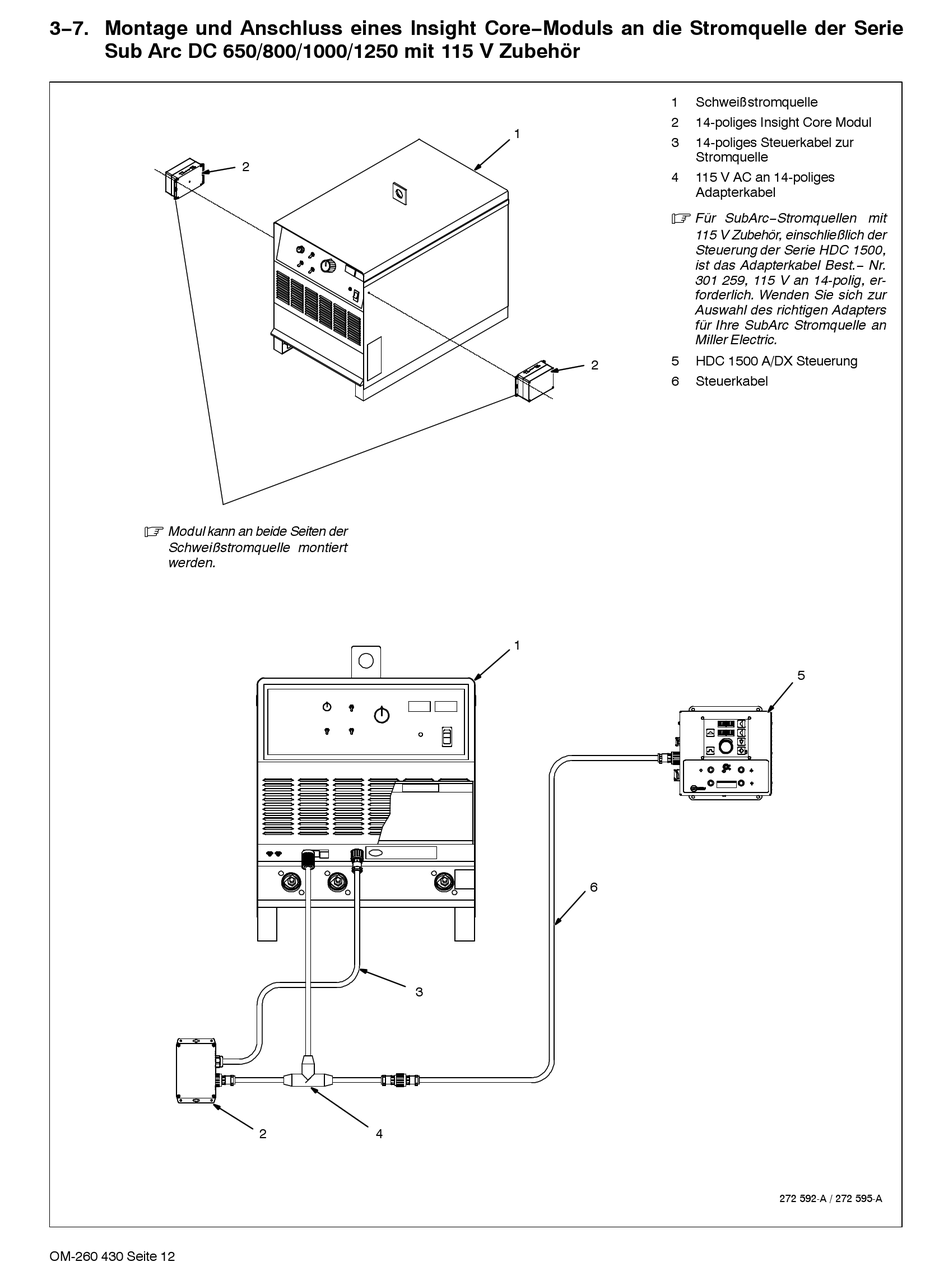

3−7. Montage und Anschluss eines Insight Core−Moduls an die Stromquelle der Serie
Sub Arc DC 650/800/1000/1250 mit 115 V Zubehör
.
Modul kann an beide Seiten der
Schweißstromquelle montiert
werden.
OM-260 430 Seite 12
2
3
2 4
1
2
1
3
4
.
5
2
6
1
6
Schweißstromquelle
14-poliges Insight Core Modul
14-poliges Steuerkabel zur
Stromquelle
115 V AC an 14-poliges
Adapterkabel
Für SubArc−Stromquellen mit
115 V Zubehör, einschließlich der
Steuerung der Serie HDC 1500,
ist das Adapterkabel Best.− Nr.
301 259, 115 V an 14-polig, er-
forderlich. Wenden Sie sich zur
Auswahl des richtigen Adapters
für Ihre SubArc Stromquelle an
Miller Electric.
HDC 1500 A/DX Steuerung
Steuerkabel
5
272 592-A / 272 595-A
