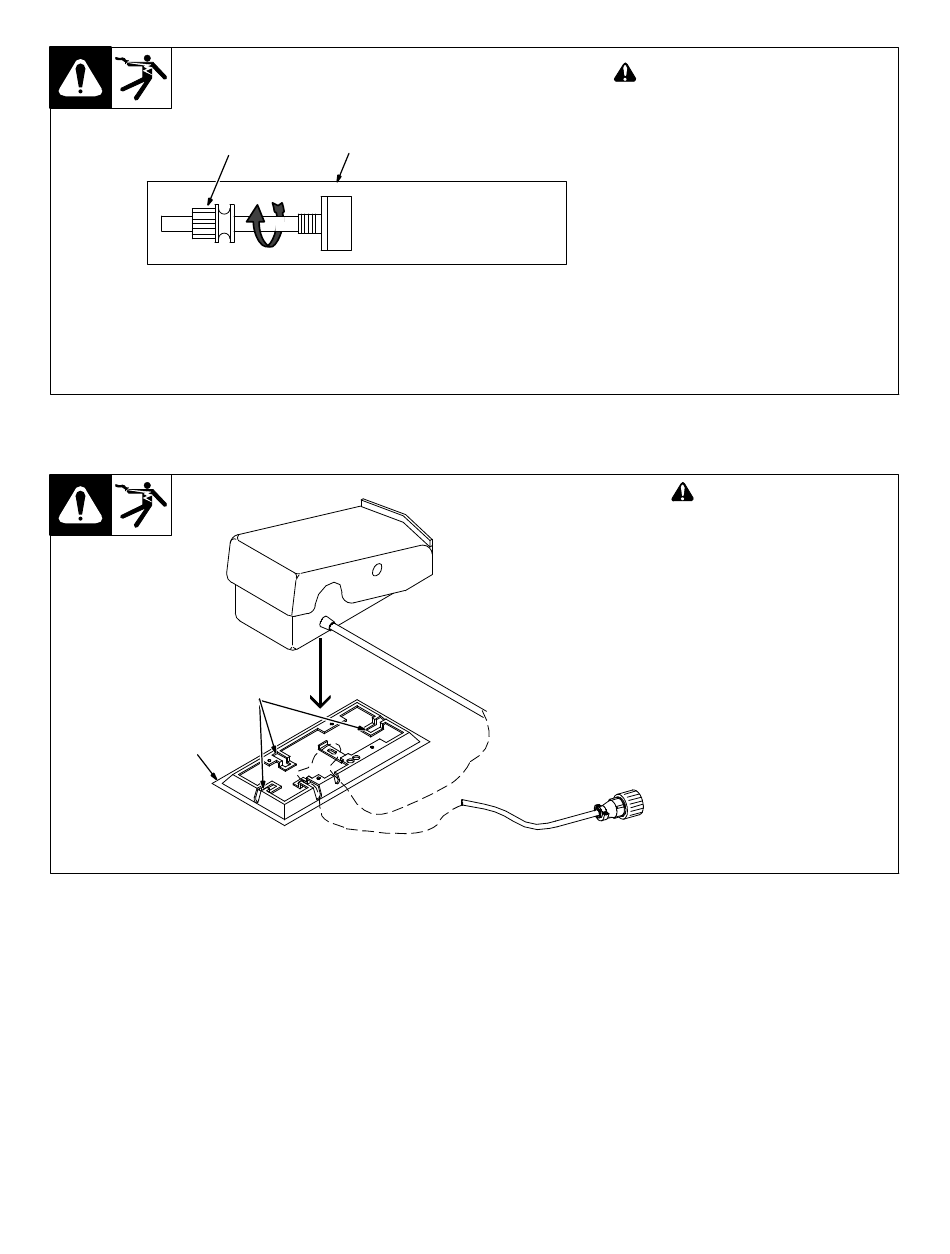

1-6. Potentiometer-Timing einstellen

2
1-7. Kabelposition an den Modellen RFCS-5HD und RFCS-14HD ändern
1
1
VOR DEM WIEDEREINBAU
DES RIEMENS DAS
GETRIEBE BIS ZUM
ANSCHLAG DREHEN.
2
! Fußregler von der
Schweißstromquelle bzw. vom
Generator trennen, bevor Sie das
Potentiometer einstellen.
Gerät umdrehen und Bodenplatte entfernen.
1 Aufkleber
2 Getriebe
Getriebe an der Potentio- meterwelle so weit
wie möglich entgegen dem Uhrzeigersinn
drehen.
S-185 517 Antriebsriemen
Riemenzähne in die Getriebezähne eingreifen
lassen.
Freies Ende der kleinen Feder an das Ende
des Antriebsriemens anschließen.
Bodenplatte wieder einbauen
!
1
Gerät umdrehen und Bodenplatte
entfernen.
Die Schraube entfernen, mit der
das Kabel in der ursprünglichen
Position befestigt ist.
2
Kabel in den gewünschten Schlitz
einführen.
Zum Schutz des Kabels die
Zugentlastung das Kabel entlang
nach unten und in den Schlitz
schieben. Kabel mit der Schraube
wieder befestigen.
Bodenplatte wieder einbauen
anziehen und die
Fußregler von der Schweiß-
stromquelle bzw. vom
Generator trennen, bevor
Sie das Kabel an einer
anderen Stelle anschließen.
Bodenplatte
Kabelschlitze
OM-844 Seite 5
