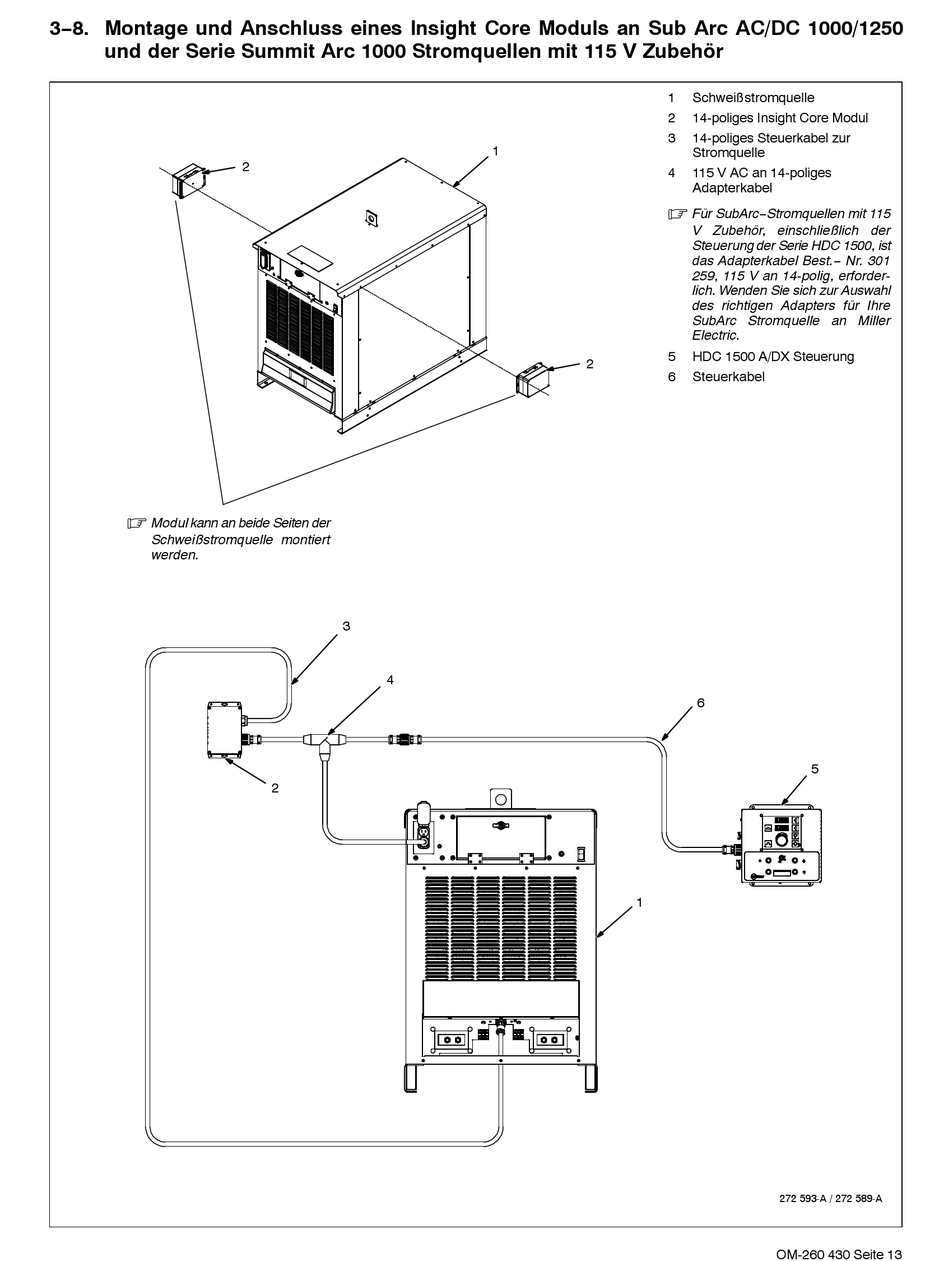

3−8. Montage und Anschluss eines Insight Core Moduls an Sub Arc AC/DC 1000/1250
und der Serie Summit Arc 1000 Stromquellen mit 115 V Zubehör
.
Modul kann an beide Seiten der
Schweißstromquelle montiert
werden.
2
3
4
2
1
2
3
1
4
.
5
2
6
1
Schweißstromquelle
14-poliges Insight Core Modul
14-poliges Steuerkabel zur
Stromquelle
115 V AC an 14-poliges
Adapterkabel
Für SubArc−Stromquellen mit 115
V Zubehör, einschließlich der
Steuerung der Serie HDC 1500, ist
das Adapterkabel Best.− Nr. 301
259, 115 V an 14-polig, erforder-
lich. Wenden Sie sich zur Auswahl
des richtigen Adapters für Ihre
SubArc Stromquelle an Miller
Electric.
HDC 1500 A/DX Steuerung
Steuerkabel
6
5
272 593-A / 272 589-A
OM-260 430 Seite 13
