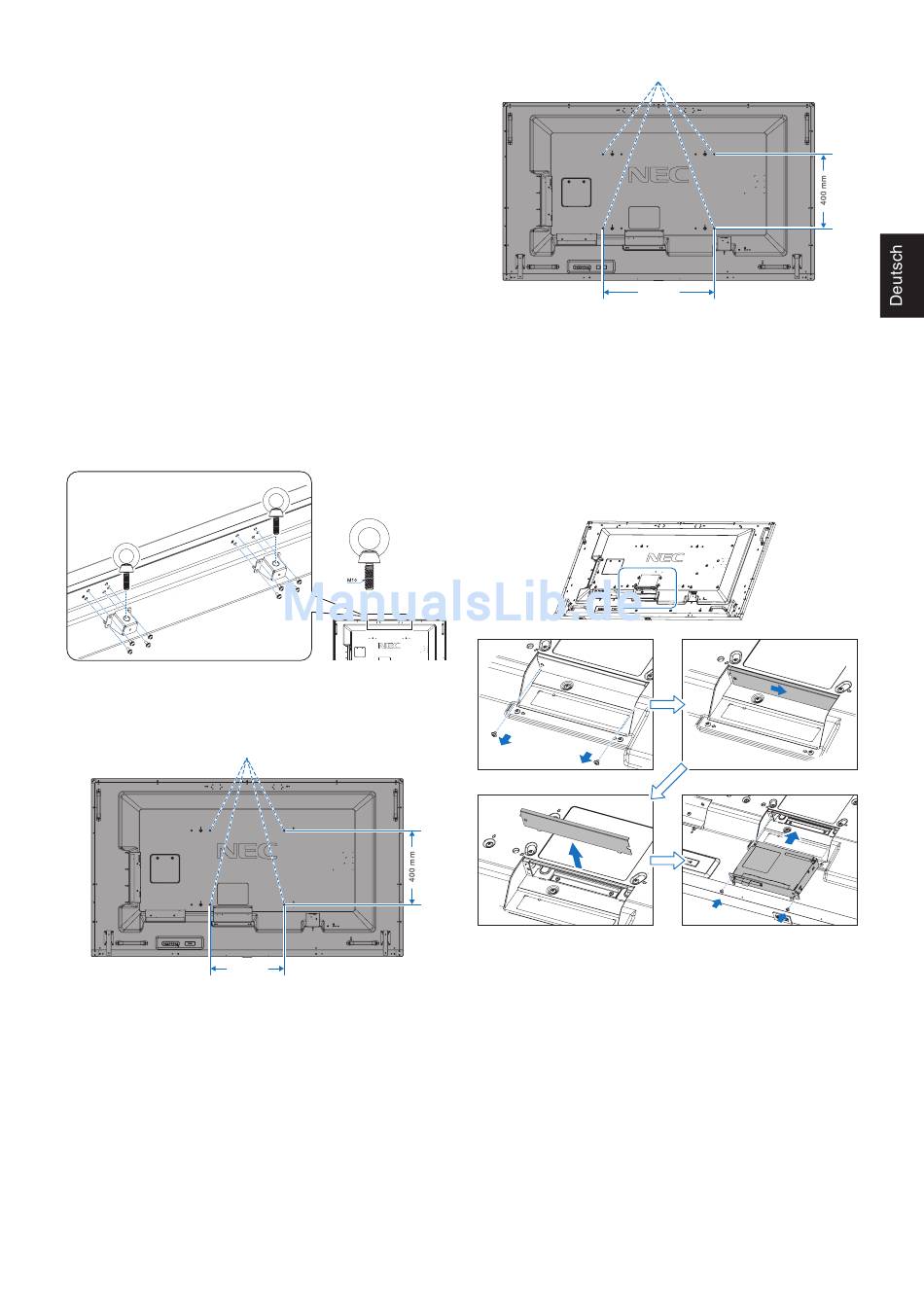

Anbringen von Montagezubehör
Der Monitor ist zur Verwendung mit dem VESA-
Montagesystem konzipiert.
1. Ringschrauben (nicht mitgeliefert) zur
Montage befestigen
Dieses Modell ist zur Unterstützung bei der Montage mit
aufsetzbaren Ringschrauben ausgestattet.
•
Bauen Sie die Halter für die Ringschrauben mit den
mitgelieferten Schrauben an.
•
Drehen Sie die Ringschrauben in die entsprechenden
Bohrungen in den Haltern ein (siehe Abbildung).
•
Vergewissern Sie sich, dass die Ringschrauben fest
angezogen sind.
•
Um den Monitor in die richtige Position zu bringen,
verwenden Sie die den Ringschrauben beigefügte
Hebevorrichtung.
VORSICHT: KEINESFALLS den Monitor ausschließlich
mithilfe der Ringschrauben aufhängen.
Die Ringschrauben sind nur zur
vorübergehenden Nutzung vorgesehen.
2. Montagezubehör anbringen
Achten Sie darauf, dass Sie den Monitor beim Anbringen des
Zubehörs nicht kippen.
VESA-Montageadapter (M8)
400 mm
Montagezubehör kann an den Monitor angebracht werden,
wenn dieser mit der Vorderseite nach unten liegt. Um
Schaden an der Vorderseite zu verhindern, legen Sie die
Schutzfolie auf den Tisch unter den LCD-Monitor. Der LCD-
Monitor war zuvor in der Schutzfolie originalverpackt. Stellen
Sie sicher, dass sich nichts auf dem Tisch befindet, was den
Monitor beschädigen kann.
HINWEIS:
Stellen Sie den Monitor vor der Installation auf
einer ebenen Fläche mit ausreichend Platz auf.
HINWEIS:
Für die Montage können 600-mm-/400-mm-
Bohrungen verwendet werden.
Montageschnittstelle (M8)
3. Verwendung der Zusatzplatine
1. Schalten Sie den Hauptschalter aus.
2. Legen Sie den Monitor mit der Vorderseite nach unten auf
die Schutzfolie.
HINWEIS: Legen Sie den Monitor auf einer ebenen Fläche
mit ausreichend Platz ab.
3. Entfernen Sie die Abdeckung des Steckplatzes, indem Sie
die Schrauben lösen (Abbildung 1), die Abdeckung nach
rechts schieben (Abbildung 2) und die Abdeckung nach
oben abheben (Abbildung 3).
Abbildung 1
Abbildung 3
4. Setzen Sie die Zusatzplatine in den Monitor ein, und
fixieren Sie sie mit den herausgedrehten Schrauben
(Abbildung 4).
HINWEIS:
Bitte wenden Sie sich für die verfügbaren
Zusatzplatinen an Ihren Händler.
Wenden Sie keine Gewalt an, um die
Zusatzplatine an ihren Platz zu drücken, bevor
Sie diese mit Schrauben fixieren.
Achten Sie darauf, dass die Karte richtig herum
in den Steckplatz eingesteckt wird.
VORSICHT: Vergewissern Sie sich, dass die Zusatzplatine
mit den vorher herausgedrehten Schrauben
fixiert ist. Andernfalls kann die Zusatzplatine
herausfallen, was zu Verletzungen führen kann.
(Empfohlenes Anzugsdrehmoment: 139–189 N•cm).
Deutsch-7
600 mm
Abbildung 2
Abbildung 4
