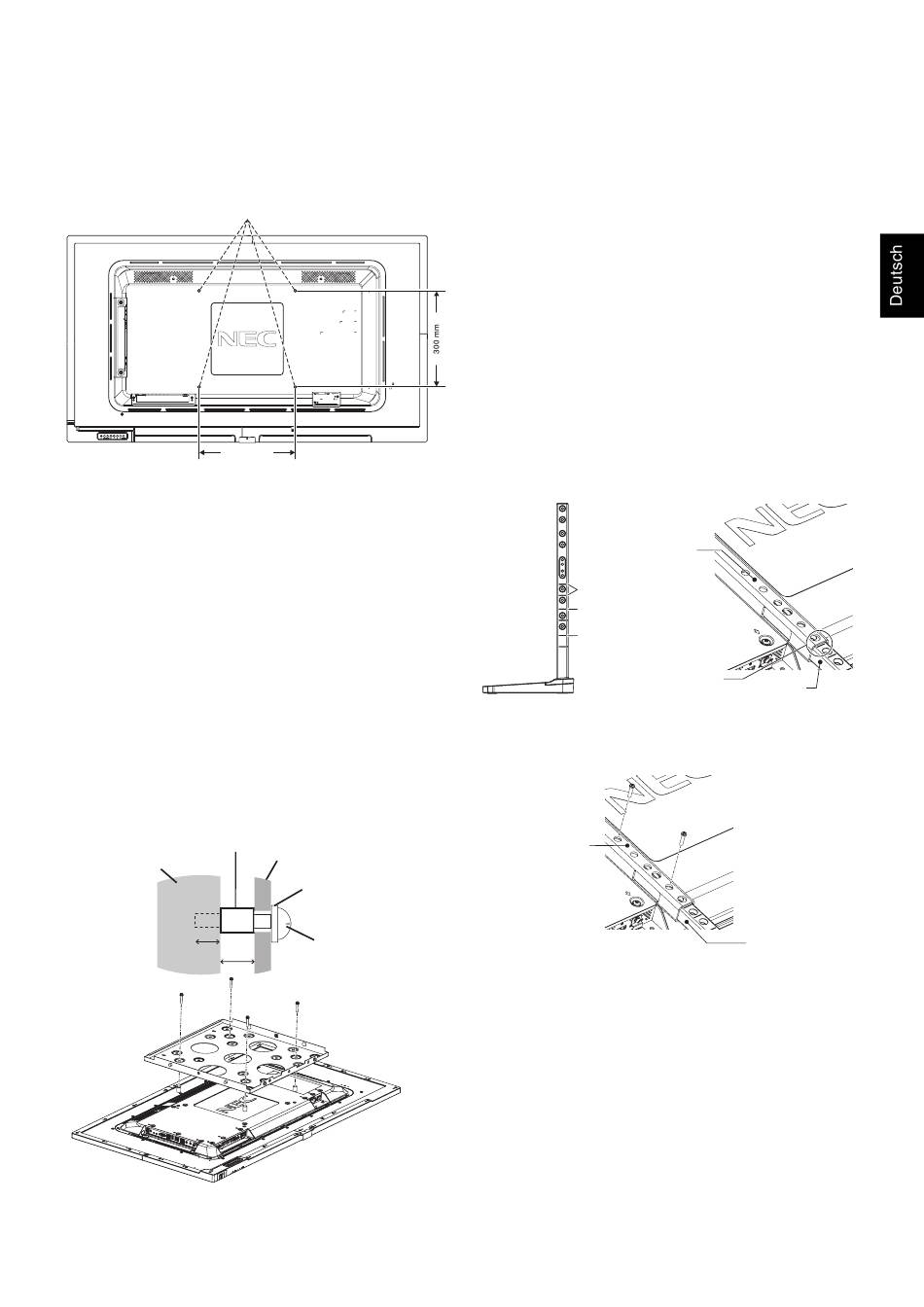

Anbringen von Montagezubehör
Der Monitor ist zur Verwendung mit dem VESA-
Montagesystem konzipiert.
1. Montagezubehör anbringen
Achten Sie darauf, dass Sie den Monitor beim Anbringen des
Zubehörs nicht kippen.
VESA-Montageadapter (M6)
300 mm
Montagezubehör kann an den Monitor angebracht werden,
wenn dieser mit der Vorderseite nach unten liegt. Um
Schaden an der Vorderseite zu verhindern, legen Sie die
Schutzfolie auf den Tisch unter den LCD-Monitor. Der LCD-
Monitor war zuvor in der Schutzfolie originalverpackt. Stellen
Sie sicher, dass sich nichts auf dem Tisch befi ndet, was den
Monitor beschädigen kann.
Wenn Sie Montagezubehör verwenden, das nicht NEC-
konform und -geprüft ist, muss es mit dem VESA-Standard
Flat Display Mounting Interface (FDMI) konform sein.
HINWEIS: Stellen Sie den Monitor vor der Installation auf
einer ebenen Fläche mit ausreichend Platz auf.
2. Verwendung der Wandmontageadapter
Wenn die Halterung die Lüftungsbohrungen blockiert,
verwenden Sie die im Lieferumfang enthaltenen
Wandmontageadapter (Durchmesser 14 mm) und -schrauben.
Falls die Adapterschrauben zu lang sind, verwenden Sie
Unterlegscheiben, um die Einschraubtiefe zu reduzieren. Im
Lieferumfang sind keine Unterlegscheiben enthalten.
Wandmontageadapter (Durchmesser 14 mm)
Gerät
10-12 mm
18 mm
Die abgebildeten Montagelösungen sind in einigen Ländern
möglicherweise nicht verfügbar.
Tragebügel
Unterlegscheibe
Schraube für
Wandmontageadapter
Deutsch-7
3. Anbringen und Entfernen des optionalen
Monitorfußes für Tischaufbau
VORSICHT: Zum An- und Abbauen des Fußes sind
mindestens zwei Personen erforderlich.
Folgen Sie den zusammen mit dem Monitorfuß oder der
Halterung gelieferten Installationsanweisungen. Verwenden Sie
ausschließlich die vom Hersteller empfohlenen Geräte.
HINWEIS: Verwenden Sie NUR die Schrauben, die
im Lieferumfang des optionalen Monitorfuß
enthalten sind.
Legen Sie beim Aufstellen nicht Ihre Hände auf
den Monitor, und wenden Sie keine Kraft an.
Der Monitor könnte verformt werden.
Achten Sie bei der Montage des LCD-Monitorfußes darauf,
dass Sie Ihre Finger nicht einklemmen.
HINWEIS: Verwenden Sie das Modell ST-401. Weitere
Einzelheiten fi nden Sie im Handbuch für den
ST-401.
Höheneinstellung
1. Die Linien auf der Tragsäule dienen zum Einstellen der
Höhe. Bitte stellen Sie das Rohr auf die Linien ein.
C551 hoch/niedrig
C501
C431
Stellen Sie das Profi l
auf eine Linie ein.
2. Fixieren Sie die Tragsäule mit den beigelegten Schrauben
im Profi l. Drehen Sie die Schrauben in die beiden
Schraubenbohrungen im Profi l ein.
Profi l
HINWEIS: Ein auf der falschen Höhe fi xierter Monitor kann
kippen.
Fixieren Sie den Monitor auf der richtigen Höhe.
Profi l
Tragsäule
Tragsäule
