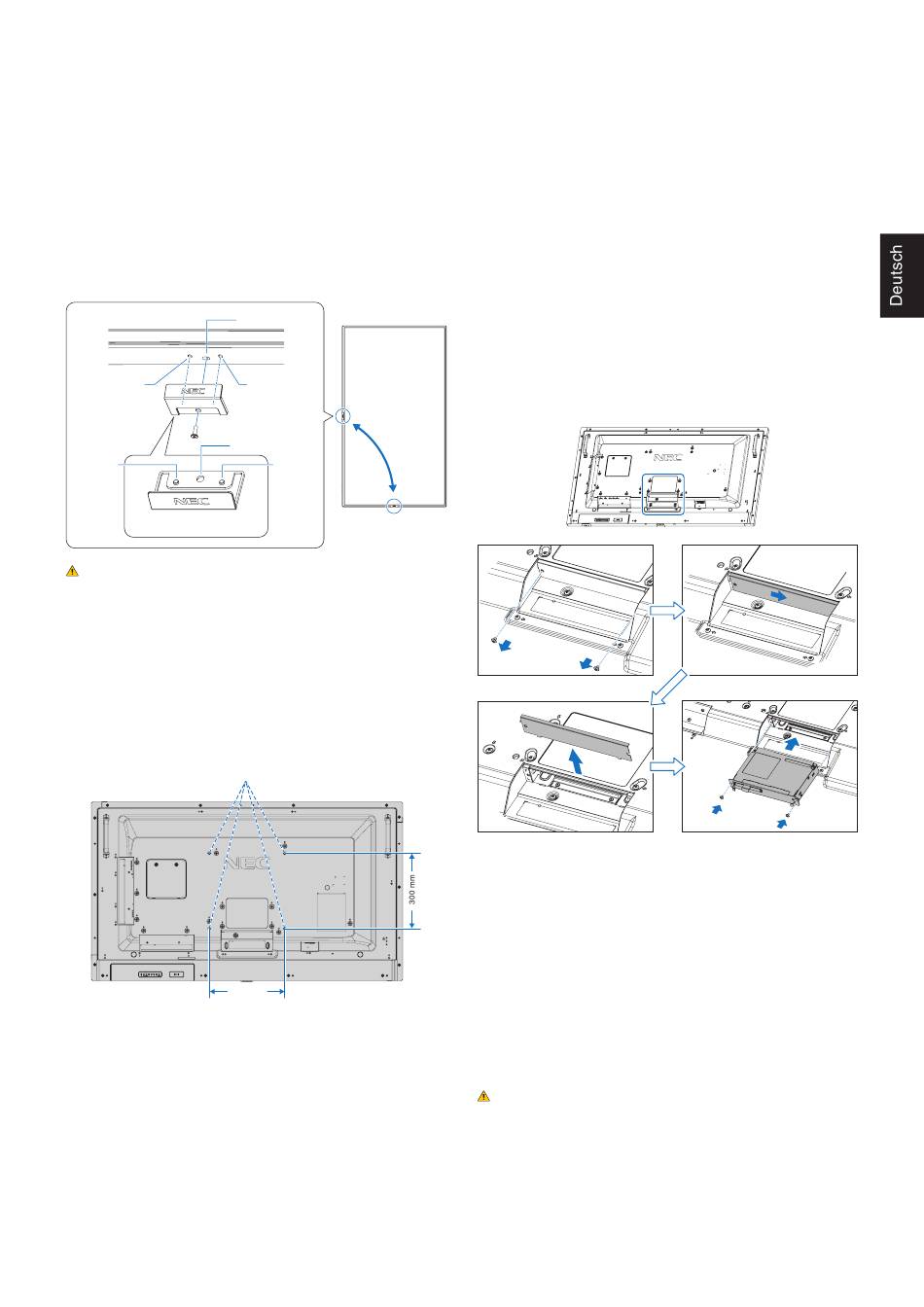

Wechseln der Position des NEC-Emblems
Bei der Verwendung des Monitors im Hochformat kann die
Position des NEC-Emblems gewechselt werden.
Entfernen des Emblems: Drehen Sie die Schraube heraus,
und nehmen Sie das Emblem ab.
Anbringen des Emblems: Führen Sie die Führungsstifte
auf dem Emblem in die Bohrungen in der Frontblende
ein. Stellen Sie sicher, dass sich die Schraubenbohrung
im Emblem mit der Schraubenbohrung in der Frontblende
deckt. Fixieren Sie das Emblem mit der dafür vorgesehenen
Schraube.
(Empfohlenes Anzugsdrehmoment: 30–40 N•cm).
Schraubbohrung
Bohrung für
Führungsstift
Schraubbohrung
Führungsstift
Innenseite des NEC-Emblems
VORSICHT: Verwenden Sie keine andere Schraube, um
das Emblem zu fixieren.
Anbringen von Montagezubehör
Der Monitor ist zur Verwendung mit dem VESA-
Montagesystem konzipiert.
1. Montagezubehör anbringen
Achten Sie darauf, dass Sie den Monitor beim Anbringen des
Zubehörs nicht kippen.
VESA-Montageadapter (M6)
300 mm
Montagezubehör kann an den Monitor angebracht werden,
wenn dieser mit der Vorderseite nach unten liegt. Bevor Sie
den Monitor mit der Vorderseite nach unten ablegen, legen
Sie stets ein weiches Tuch auf den Tisch, z. B. eine Decke,
die größer als der Monitor ist. So vermeiden Sie Kratzer auf
dem LCD-Panel. Stellen Sie sicher, dass sich nichts auf dem
Tisch befindet, was den Monitor beschädigen kann.
Bohrung für
Führungsstift
Führungsstift
Wenn Sie Montagezubehör verwenden, das nicht NEC-
konform und -geprüft ist, muss es mit dem VESA-Standard
Flat Display Mounting Interface (FDMI) konform sein.
HINWEIS:
Legen Sie den Monitor vor der Montage mit dem
Bildschirm nach unten auf eine ebene Fläche,
die größer als der Bildschirm ist.
Nutzen Sie einen stabilen Tisch, der das
Gewicht des Monitors sicher tragen kann.
2. Einbauen einer Zusatzplatine
1. Schalten Sie den Hauptschalter aus.
2. Legen Sie den Monitor mit der Vorderseite nach unten auf
die Schutzfolie.
HINWEIS: Legen Sie den Monitor auf einer ebenen Fläche
mit ausreichend Platz ab.
3. Entfernen Sie die Abdeckung des Steckplatzes, indem Sie
die Schrauben lösen (Abbildung 1), die Abdeckung nach
rechts schieben (Abbildung 2) und die Abdeckung nach
oben abheben (Abbildung 3).
Abbildung 1
Abbildung 3
4. Setzen Sie die Zusatzplatine in den Monitor ein, und
fixieren Sie sie mit den herausgedrehten Schrauben
(Abbildung 4).
HINWEIS:
Wenden Sie sich an Ihren Händler, um eine
Liste der verfügbaren Zusatzplatinen für Ihren
Monitor zu erhalten.
Wenden Sie keine Gewalt an, um die
Zusatzplatine an ihren Platz zu drücken, bevor
Sie diese mit Schrauben fixieren.
Achten Sie darauf, die Platine in der
vorgeschriebenen Ausrichtung in den Steckplatz
einzuführen.
WARNUNG: Vergewissern Sie sich, dass die
Zusatzplatine mit den vorher
herausgedrehten Schrauben fixiert ist.
Andernfalls kann die Zusatzplatine
herausfallen, was zu Verletzungen
führen kann.
(Empfohlenes Anzugsdrehmoment: 139–189 N•cm).
Deutsch-7
Abbildung 2
Abbildung 4
