4.2
Rückansicht
Pos. Symbol
1
2
3
4
5
6
7
8
099-004991-EW500
26.09.2011
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Sicherungselemente für Schutzgasflasche (Gurt / Kette)
Taster, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
(Ausgelösten Automat durch Betätigen zurücksetzen)
Anschlussbuchse 7-polig
Steuerleitung Drahtvorschubgerät
Anschluss Erdung (PE)
Anschluss für grün-gelbe Erdungsleitung aus Zwischenschlauchpaket
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Netzanschlusskabel
Austrittsöffnung Kühlluft
Aufnahme Schutzgasflasche

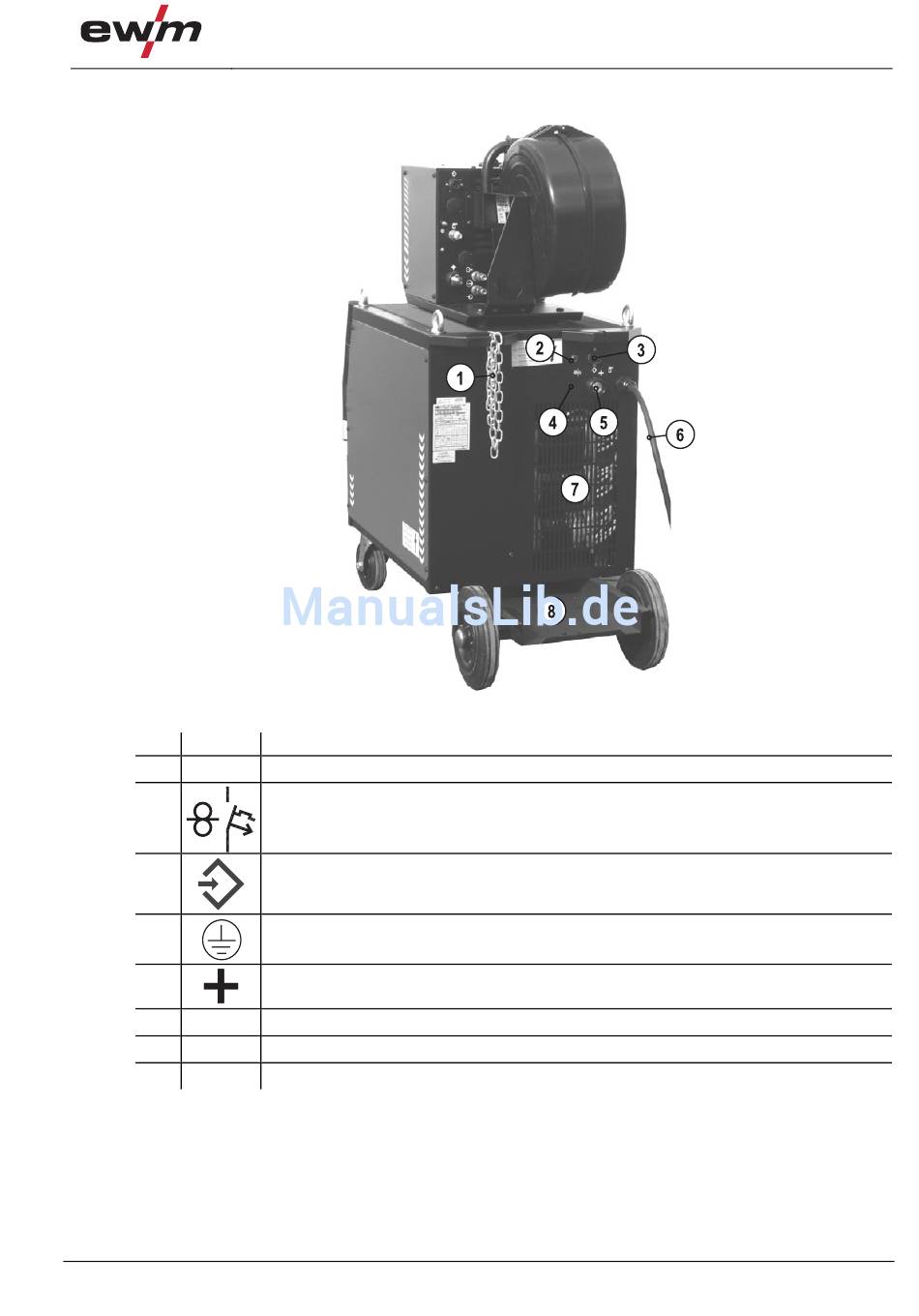

Abbildung 4-2
Rückansicht
17
