Aufbau und Funktion
Anschluss Werkstückleitung
5.8
Anschluss Werkstückleitung
Pos. Symbol
1
2
3
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse Werkstückleitung 1 oder 2 (je nach
Anwendung, bzw. verwendetem Schutzgas) einstecken und durch Rechtsdrehung verriegeln.
24
Beschreibung
0
Werkstück
Anschlussbuchse, Werkstückleitung
Drosselanzapfung „weich"
Anschlussbuchse, Werkstückleitung
Drosselanzapfung „hart"

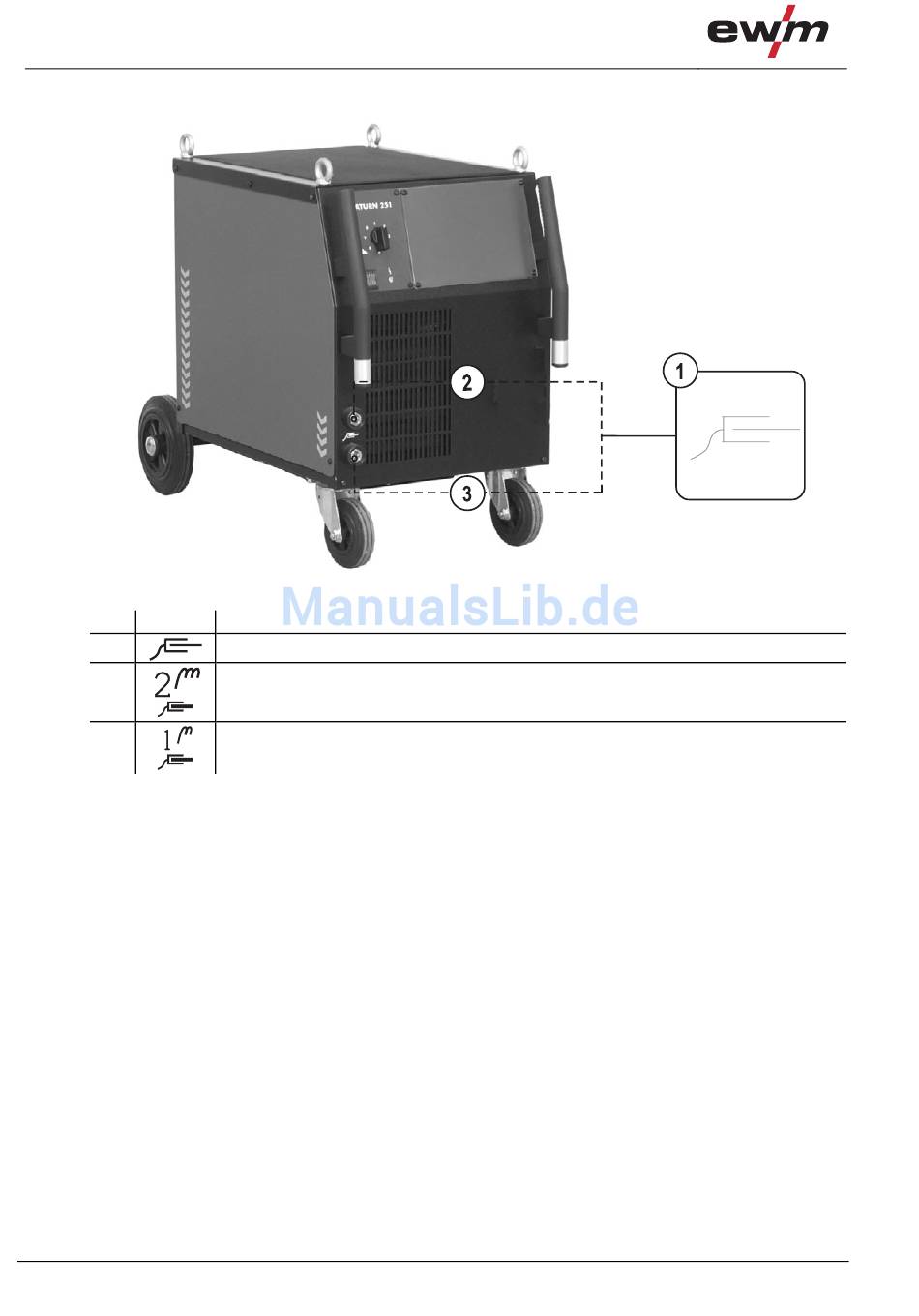

Abbildung 5-4
099-004991-EW500
26.09.2011
