Sensorleitungen anschließen
Mit dem Steuergerät ESP-LX Modular können Sie verschiedene
Arten von Sensoren anschließen, die die Bewässerung bei
Erfassung eines bestimmten Zustands unterbrechen. Wenn Sie
z. B. einen Rain Bird RSD Series Rain Sensor an das Steuergerät
angeschlossen haben,
wird die Bewässerung bei Aktivierung des Sensors durch
Regen unterbrochen.

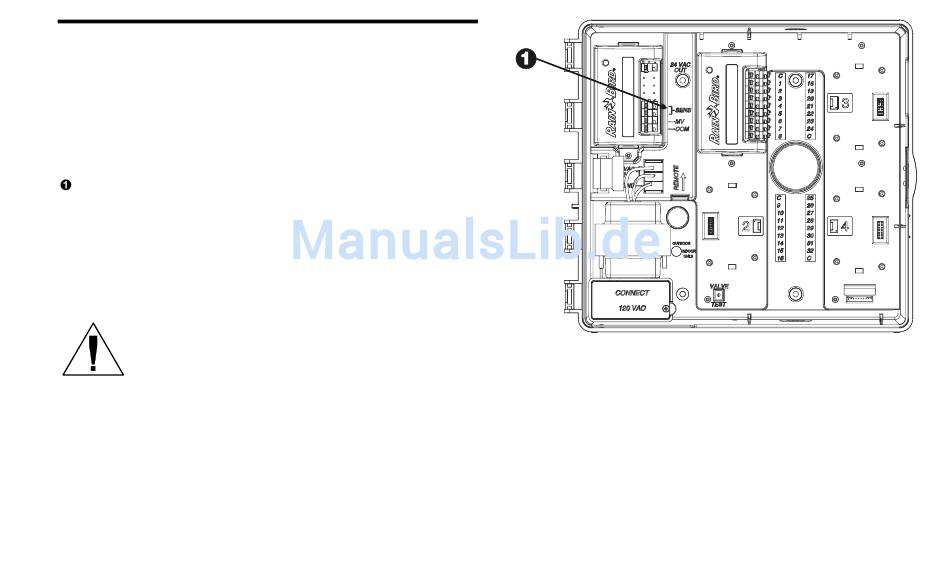

Der Sensor muss gemäß den Anleitungen im Lieferumfang des
Sensors mit den Sensoreingängen des Steuergeräts am Basismodul
verbunden werden.
Die meisten Sensoren weisen zwei Leitungen oder zwei Anschlüsse
auf, die mit der gemeinsamen Leitung des Ventils verbunden
werden. Statt eine Verbindung mit der gemeinsamen Leitung des
Ventils herzustellen, schließen Sie diese Leitungen oder Anschlüsse
an die „SENSOR"-Anschlüsse am Steuergerät ESP-LX Modular an.
HINWEIS: Ist kein Sensor an das Steuergerät
angeschlossen, vergewissern Sie sich, dass die
mitgelieferte Brücke die beiden SENSOR-
Anschlüsse am Basismodul des Steuergeräts
miteinander verbindet. Wenn Sie den Sensor-
Bypass-Schalter auf „ACTIVE" (Aktiv) einstellen,
ohne dass ein Sensor oder eine Brücke mit diesen
Anschlüssen verbunden wurde, funktionieren die
Ventile nicht und es wird nicht bewässert.
