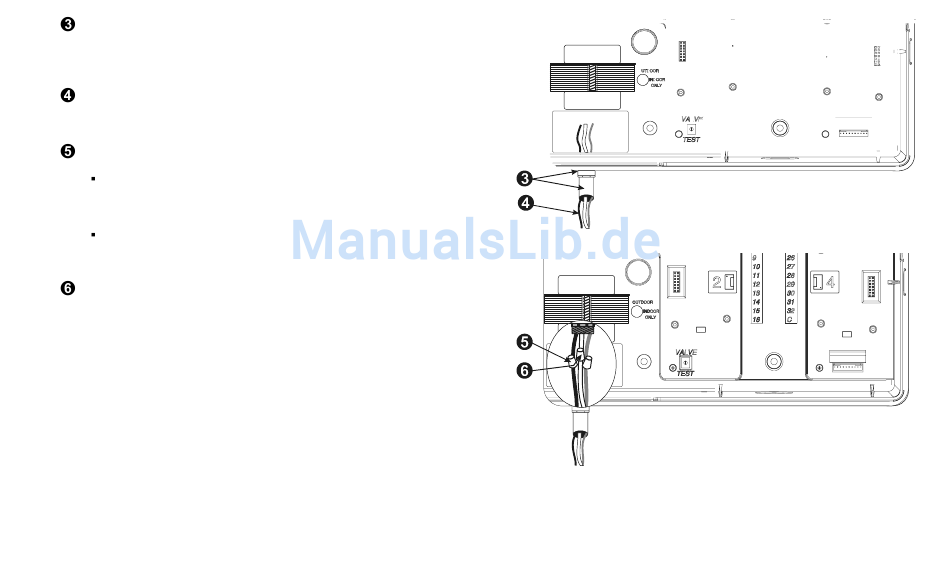

Entfernen Sie das Ausbrechloch unten im Schrank. Bringen Sie ein
Leitungsrohr-Anschlussstück mit einer Länge von ½ Zoll (1,3 cm)
am unteren Eingang des Hochspannungsfachs an. Bringen Sie
dann das Leitungsrohr am Anschlussstück an.
Führen Sie drei Versorgungsleitungen von der Stromquelle durch
das Leitungsrohr in das Hochspannungsfach. Isolieren Sie die
eingehenden Leitungen ab, um ca. 1,3 cm Draht freizulegen.
Schließen Sie die Leitungen mit Leitungsmuttern wie folgt an:
Bei 120 V~-Modellen (USA) schließen Sie die schwarze
Versorgungsleitung (unter Strom) an die schwarze
Transformatorleitung an.
Bei 230 V~-Modellen (international) schließen Sie die
schwarze Versorgungsleitung (unter Strom) an die schwarze
Transformatorleitung an.
Bei 120 V~-Modellen (USA) schließen Sie die weiße
Versorgungsleitung (Null-Leiter) an die weiße
Transformatorleitung an.
Bei 230 V~-Modellen (international) schließen Sie die blaue
Versorgungsleitung (Null-Leiter) an die blaue
Transformatorleitung an.
