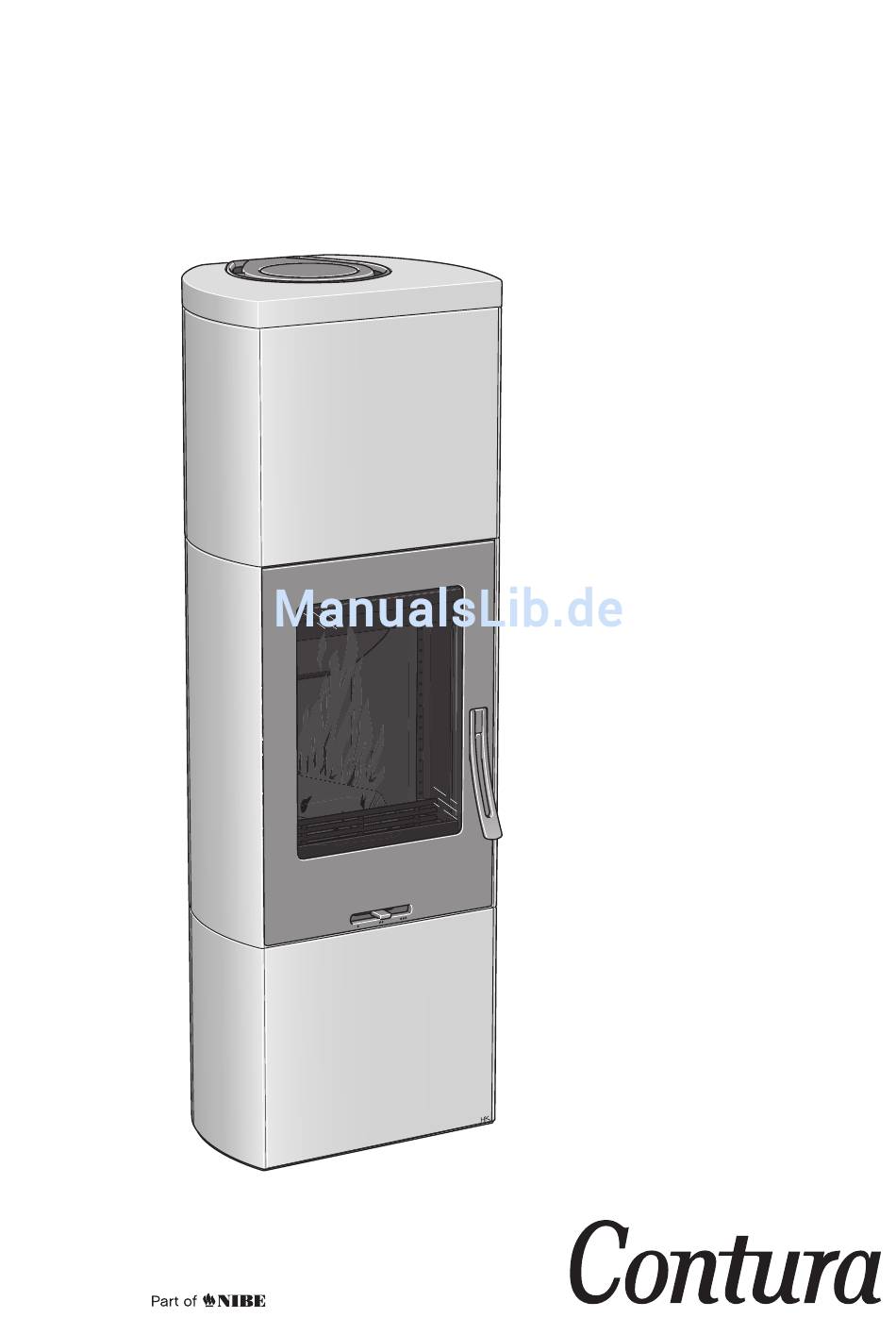

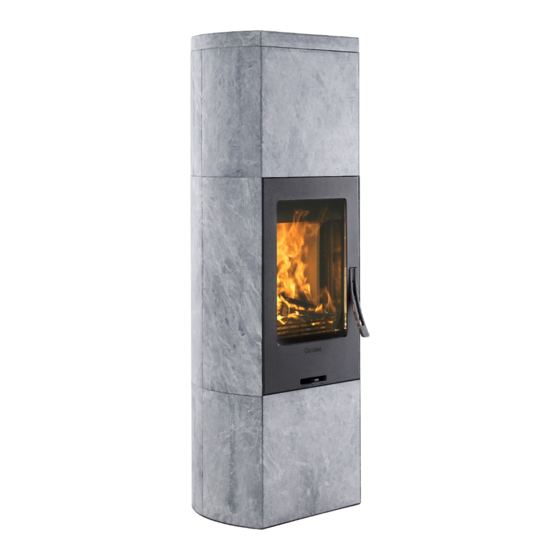

- Seite 1 Installations- anleitung C 34T www.contura.eu...
-
Seite 2: Hersteller
ZERTIFIKAT LEISTUNGSDEKLARATION Nr. C34T-CPR-130618-SE-1 PRODUKT Produkttyp Kaminofen für die Beheizung mit Bio-Festbrennstoffen Typenbezeichnung Contura 34T Herstellungsnummer Siehe Typenschild am Kaminofen Vorgesehener Verwendungszweck Raumerwärmung in Wohngebäuden Brennstoff Holz HERSTELLER Name NIBE AB/Contura Adresse Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Schweden KONTROLLE Gemäß... - Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine...
-
Seite 4: Technische Daten
FAKTEN Technische Daten Wichtige Hinweise! Montage durch Tragender Untergrund Fachpersonal Leistung 3-7 kW Stellen Sie sicher, dass der Holzfußboden Nennleistung 5 kW eine ausreichende Tragfähigkeit für Diese Anleitung beschreibt die Montage Wirkungsgrad Kaminofen und Schornstein aufweist. und Installation von Kaminöfen. Um eine Kaminofen und Schornstein können maximale Funktionalität und Sicherheit Modell... -
Seite 5: Installationsabstände Zu Wänden Und Decke
INSTALLATIONSABSTÄNDE Installationsabstände zu Wänden und Decke C34T Positionieren Sie den Kaminofen auf dem Bei einem Anschluss des Stahlschorn- Brandschutzbereich und vergewissern Sie sich, steins an der Oberseite verweisen wir dass der Installationsabstand in den Abbildun- auf die Montageanleitung des entspre- Brennbare Decke gen nicht unterschritten wird. -
Seite 6: Zufuhr Von Verbrennungsluft
ZULUFT/ZUBEHÖR Zufuhr von Verbrennungsluft Die Zufuhr der Verbrennungsluft erfolgt direkt über einen Kanal In warmen Bereichen ist der Kanal gegen Kondensation zu iso- von außen oder indirekt über ein Ventil in der Außenwand des lieren. Dies geschieht mit 30 mm Mineralwolle, die an der Außen- Raums, in dem der Kaminofen steht. -
Seite 7: Selbstschließende Tür
Selbstschließende Tür Der Kaminofen ist mit einer Feder zum automatischen Schlie- ßen der Tür ausgestattet. Diese Feder befindet sich oberhalb des Strahlungsbleches. Die Schließkraft der Tür kann verstellt werden, indem man die Feder zwischen den drei Befesti- gungspunkten am Hebelarm umsetzt. Auch die Neigung des Kaminofens beeinflusst die Schließkraft der Feder. -
Seite 8: Schornsteinanschluss
SCHORNSTEIN Schornsteinanschluss • Der Kaminofen erfüllt die Anforderungen für den Anschluss an • Ein Rauchkanal mit starken Biegungen und horizontalem einen Schornstein, der für eine Rauchgastemperatur von 350°C Verlauf verringert den Schornsteinzug. Die maximale ausgelegt ist. horizontale Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt. -
Seite 9: Oberseitiger Anschluss An Den Schornstein
Oberseite erfolgt. Reinigen Zum Reinigen muss die Rauchumlenkplatte entfernt werden. Bei der Contura 30-Serie heben Sie die Umlenkplatte einfach hoch und entfernen das Seitenteil. Danach nehmen Sie die Rauchum- lenkplatte und die übrigen Teile heraus. Behandeln Sie die Teile... -
Seite 10: Montage Der Verkleidung
MONTAGE Montage der Verkleidung F 603496 (B 403976) Die Steinnummerierung geht aus der Abbildung oben hervor. F 603497 Wir empfehlen eine Steinmontage in der Reihenfolge, die auf (B 403959) den folgenden Seiten beschrieben wird. F 603499 speckstein muss mit Vorsicht behandelt werden! Er ist (B 403961) F 603500 anfällig für Kratzer und Fettflecke. - Seite 11 MONTAGE Ziehen Sie die Schrauben noch nicht an.
-
Seite 12: Endabnahme Der Installation
MONTAGE 3 mm 3 mm Endabnahme der Installation Die Installation muss vor einer Benutzung des Kaminofens unbedingt vom zuständigen Schornsteinfeger abgenommen werden. Lesen Sie ebenfalls die Heizinstruktionen, bevor Sie den Kaminofen das erste Mal verwenden. - Seite 13 MONTAGE 3 mm Montieren Sie die Justierwinkel an den oberen Betonschrau- ben. Justieren Sie den Stein so, dass er in einer Linie mit den seitlichen Steinen an der Oberseite abschließt. Ziehen Sie die 4 Betonschrauben an. Soll ein Ventilator montiert wer- den, hat dies vor der Montage Stellen Sie sicher, dass der Abstand zwischen Tür und oberem des unteren vorderen Steins zu...
- Seite 14 MONTAGE Montage von Zubehör · Wärmespeichermagazin Wärmespeichermagazin für Specksteinoberteil...
- Seite 16 NIBE AB · Box 134 · 285 23 Markaryd · Schweden www.contura.eu Contura behält sich das Recht vor, in diesem Dokument angegebene Abmessungen und beschriebene Vorgehensweisen ohne vorherige Ankündigung zu ändern. 811096 IAV SE-EX C34T-5 Die aktuelle Version dieser Heizinstruktion kann unter 2015-10-06 www.contura.eu heruntergeladen werden.
