Installations-
anleitung
C 32
C 32A
www.contura.eu

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Contura C32

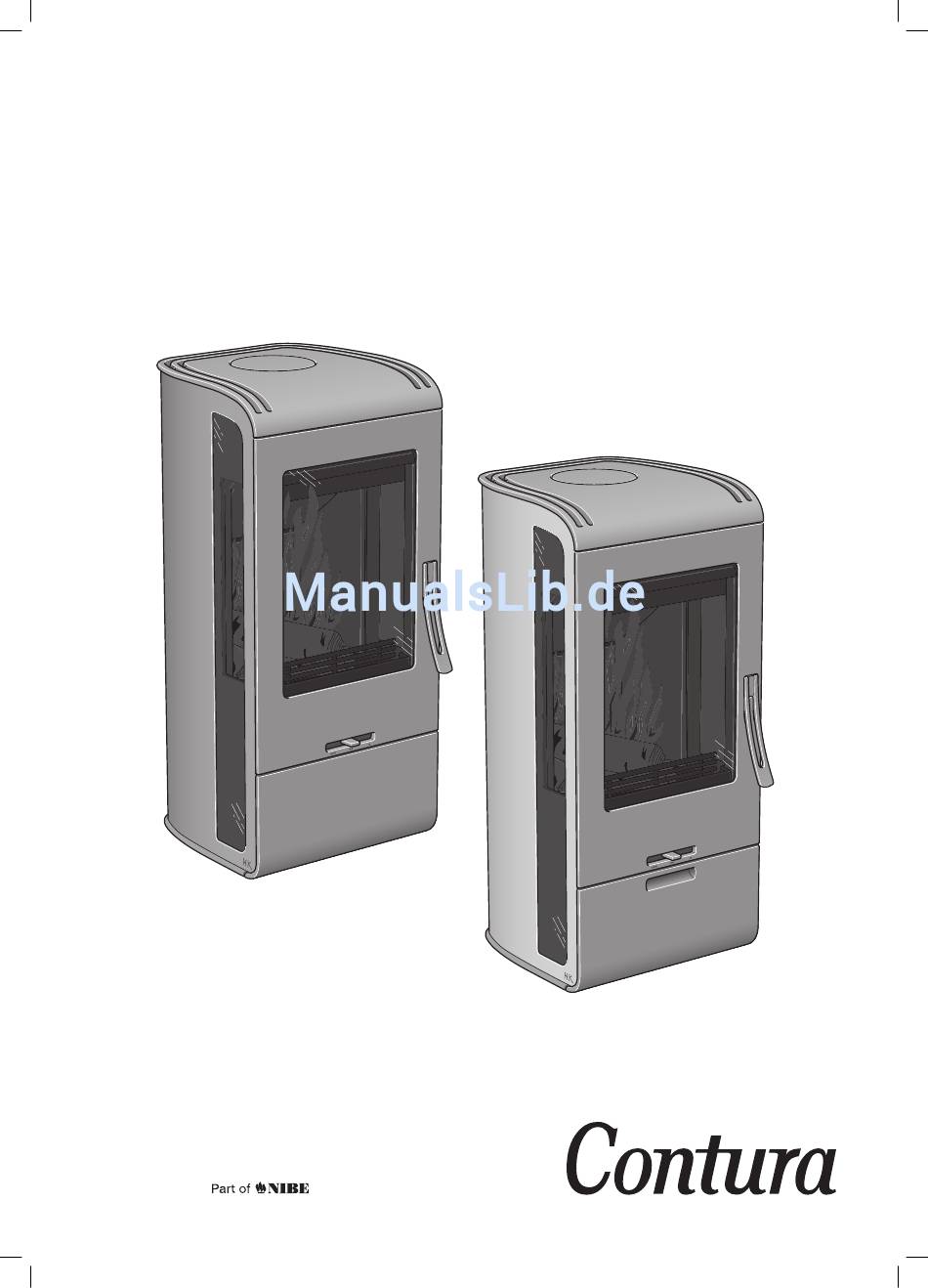

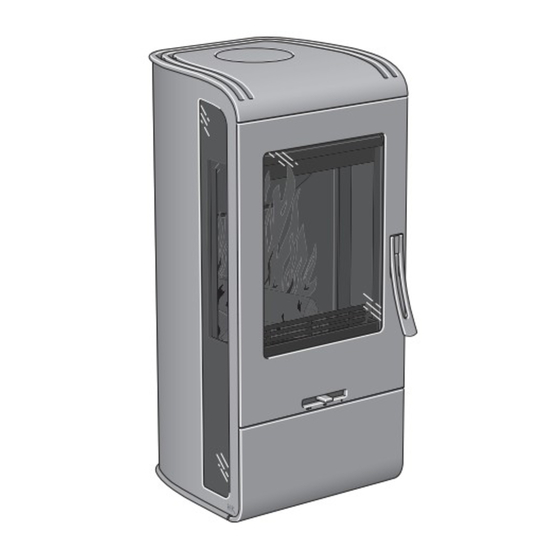

  • Seite 1 Installations- anleitung C 32 C 32A www.contura.eu...
  • Seite 2: Hersteller

    SP SITAC geprüft und erfüllt die geltenden Richtlinien für die CE-Zertifizierung. Die Herstellung des Produkts erfolgte anhand der Unterlagen für die jeweilige Zertifizierung sowie den zugehörigen Anforderungen an die Produktionskontrolle. Contura 32/32A ist ein Kaminofen mit dem skandinavischen Umweltsiegel "Nordischer Schwan". Als erster Kaminofenhersteller Schwedens setzt NIBE auf die Umweltzertifizierung seiner Kaminöfen mit dem Umweltlabel “Svanen”.
  • Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich...
  • Seite 4: Technische Daten

    FAKTEN Technische Daten Wichtige Hinweise! Montage durch Tragender Untergrund Fachpersonal Leistung 3-7 kW Stellen Sie sicher, dass der Holzfußboden Nennleistung 5 kW eine ausreichende Tragfähigkeit für Diese Anleitung beschreibt die Montage Wirkungsgrad Kaminofen und Schornstein aufweist. und Installation von Kaminöfen. Um eine Kaminofen und Schornstein können maximale Funktionalität und Sicherheit normalerweise auf einem herkömmlichen...
  • Seite 5: Installationsabstände Zu Wänden Und Decke

    INSTALLATIONSABSTÄNDE Installationsabstände zu Wänden und Decke C32/C32A Positionieren Sie den Kaminofen Bei einem Anschluss des Brennbare Decke auf dem Brandschutzbereich Stahlschornsteins an der und vergewissern Sie sich, dass Oberseite verweisen wir auf der Installationsabstand in den die Montageanleitung des Höhe vom Boden bis zum Schornsteinanschluss Abbildungen nicht unterschritten entsprechenden Fabrikats.
  • Seite 6: Zufuhr Von Verbrennungsluft

    ZULUFT/ZUBEHÖR Zufuhr von Sollbruchstelle Verbrennungsluft Für die Durchführung des Verbrennungsluftschlauchs wird die Aussparung im Bodenplatte und Bein mit einem Hammer herausgeschlagen. Bitte achten Sie darauf, den Fußboden zu Die Zufuhr der Verbrennungsluft erfolgt direkt über einen Ka- schützen. nal von außen oder indirekt über ein Ventil in der Außenwand des Raums, in dem der Kaminofen steht.
  • Seite 7: Selbstschließende Tür

    SELBSTSCHLIESSENDE TÜR Selbstschließende Tür Der Kaminofen ist mit einer Feder zum automatischen Schließen der Tür ausgestattet. Diese Feder befindet sich oberhalb des Strahlungsbleches. Die Schließkraft der Tür kann verstellt werden, indem man die Feder zwischen den drei Befestigungspunkten am Hebelarm umsetzt. Nach der Justierung muss das Strahlungsblech wieder montiert werden.
  • Seite 8: Schornsteinanschluss

    SCHORNSTEIN Schornsteinanschluss • Der Kaminofen erfüllt die Anforderungen für den Anschluss an • Ein Rauchkanal mit scharfen Biegungen und horizontalem einen Schornstein, der für eine Rauchgastemperatur von 350°C Verlauf verringert den Schornsteinzug. Die maximale ausgelegt ist. horizontale Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt.
  • Seite 9 Schornsteinanschluss an der Oberseite erfolgt. Reinigen Zum Reinigen muss die Rauchumlenkplatte entfernt werden. Bei der Contura 30-Serie heben Sie die Umlenkplatte einfach hoch und entfernen das Seitenteil. Danach nehmen Sie die Rauchumlenkplatte und die übrigen Teile heraus. Behandeln Sie die Teile mit Vorsicht.
  • Seite 10: Montage Der Verkleidung

    MONTAGE Montage der Verkleidung Aluminiummodell Wichtig: Lösen Sie vor der Typenschild Rückenblechmontage die Schutzabdeckung aus Kunst- Bringen Sie das Typenschild, wie in der Abbildung stoff entlang der hinteren gezeigt, am unteren Strahlungsblech an. Beim gebogenen Kante. Modell mit Schublade sollten diese Schilder auf der Entfernen Sie vor der Innenseite der Schublade angebracht werden.
  • Seite 11 MONTAGE Endabnahme der Installation Die Installation muss vor einer Benutzung des Kaminofens unbedingt vom zuständigen Schornsteinfeger abgenommen werden. Lesen Sie ebenfalls die Heizinstruktionen, bevor Sie den Kaminofen das erste Mal verwenden.
  • Seite 12 MONTAGE Montage von Zubehör · Sockel Sockel Bei Montage des Sockels muss immer die untere Aussparung mit Sollbruchstelle im rückseitigen Blech entfernt werden, damit Konvektionsluft zugeführt werden kann.
  • Seite 13 MONTAGE Montage von Zubehör · Schublade Schublade Demontieren Sie die vorderen Kunststoffschrauben in den Auszugsschienen und entsorgen Sie diese. Montieren Sie die Schrauben wie in der Abbildung gezeigt in der Öffnung der Schiene. Die zweite Schraube hinten in der Schiene einpassen. Ziehen Sie die Schiene ganz heraus und drücken Sie diese vorn nach unten, während Sie die Schrauben anziehen.
  • Seite 14 MONTAGE Justieren Sie die Schublade so, dass sie mittig zur Tür sitzt und ziehen Sie die Schrauben fest an.
  • Seite 15 MONTAGE Montage von Zubehör · Brennholzfach Brennholzfach Justieren Sie die Teile mit den Innensechskantschrauben so, dass sie in einer Linie mit der Tür liegen.
  • Seite 16 NIBE AB · Box 134 · 285 23 Markaryd Schweden · www.contura.eu Contura behält sich das Recht vor, Farben, Materialien, Abmessungen und Modelle jederzeit ohne besondere Vorankündigung zu ändern. 811095 IAV SE-EX C32/C32A 1114-1 Neueste Informationen erhalten Sie von Ihrem Händler.
