1.6 Hardwarebeschreibung
Dieser Abschnitt hilft Ihnen, die verschiedenen Komponenten der GV-Videoserver
kennenzulernen.
1.6.1 Vorderansicht
1.6.1.1 GV-VS02
Nr. Bezeichnung
1
Videoeingang
Videodatenstrom-
2
Schalter
3
Audioeingang
4
Lautsprecherausgang
5
Rückstellungsknopf
6
Werkseinstellungstaste
7
Disk voll-/Fehler-LED
8
Bereit-LED
9
Betrieb-LED

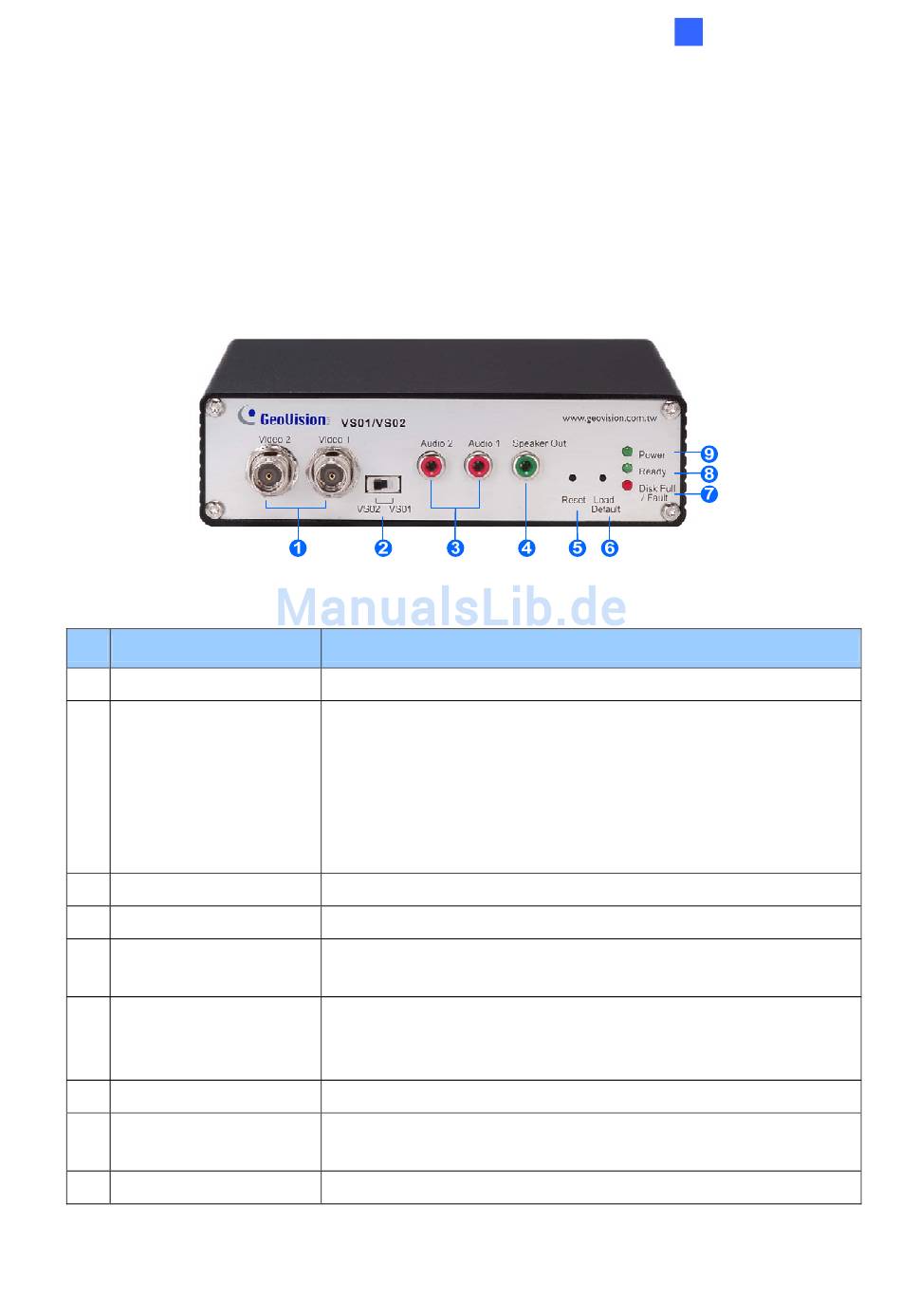

Abbildung 1-5
Funktion
2 Anschlüsse für Videoeingaben.
Der Schalter ist für 2 Kameramodi in Live-Ansicht konzipiert.
Die Schalterposition bestimmt den Modus:
VS01, Zwei Datenströme vom Video 1 werden angezeigt.
VS02, Video 1 und Video 2 werden gleichzeitig angezeigt.
Nach dem Ändern der Einstellung muss der GV-Videoserver
neu gestartet werden.
2 Anschlüsse für Audioeingaben.
Ein Anschluss für ein Lautsprechergerät.
Mit diesem Knopf starten Sie den GV-Videoserver neu und
behalten dabei alle aktuellen Konfigurationen.
Mit diesem Knopf setzen Sie alle Konfigurationen auf die
Werkseinstellungen zurück. Siehe 6.4 Zurücksetzen auf die
Werkseinstellungen.
Diese LED leuchtet, wenn die Festplatte voll oder fehlerhaft ist.
Diese LED leuchtet, wenn der GV-Videoserver
verbindungsbereit ist.
Diese LED leuchtet, wenn das Gerät mit Strom versorgt ist.
