- Seite 1 Schnellstartanleitung GV-Video Server GV-VS2401 GV-VS21600 Bitte lesen Sie vor des Installation und Verwendung dieses Produkts diese Anweisungen sorgfältig durch und bewahren das Handbuch für einen späteren Gebrauch auf. VS-QG-DE...
- Seite 2 Tel: +886-2-8797-8377 Fax: +886-2-8797-8335 http://www.geovision.com.tw Die in diesem Handuch erwähnten Warenzeichen wie GeoVision, das GeoVision-Logo und Produkte der GV-Serie sind Warenzeichen der GeoVision, Inc. Oktober 2016 Scannen Sie die folgenden QR-Codes, um die Richtlinien zur Produktgarantie und zum technischen Support zu erhalten:...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1. Einführung ..................1 1.1 Lieferumfang ........................... 1 1.1.1 GV-VS2401 ........................1 1.1.2 GV-VS21600 ........................ 1 1.2 Übersicht ..........................2 1.2.1 GV-VS2401 ........................2 1.2.2............................4 2. Installation..................6 3. Auf GV-Videoserver zugreifen ............7 ... -
Seite 4: Einführung
Willkommen bei der Schnellstartanleitung des GV-Videoservers. In den folgenden Abschnitten lernen Sie die grundlegende Installation und Konfiguration des GV-Videoservers kennen. Einzelheiten finden Sie in der Bedienungsanleitung zum GV-Videoserver. 1.1 Lieferumfang 1.1.1 GV-VS2401 1. GV-VS2401 4. Download-Anleitung 2. Wechselstromkabel 5. Garantiekarte 3. Netzteil 1.1.2 GV-VS21600... -
Seite 5: Übersicht

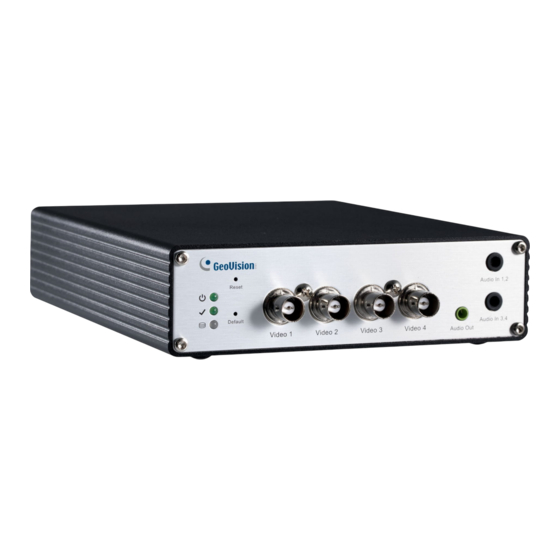

1.2 Übersicht 1.2.1 GV-VS2401 Bezeichnung Funktion Betriebs-LED Wenn diese LED leuchtet, wird das Gerät mit Strom versorgt. Bereit-LED Wenn diese LED leuchtet, ist der GV-Videoserver zur Herstellung einer Verbindung bereit. Datenträger Wenn diese LED leuchtet, ist der Datenträger voll oder voll/Fehler-LED defekt. - Seite 6 Einführung Ein Stecker für ein 10/100/1000-Base-T-Netzwerk. Gigabit-Ethernet-Ansc hluss 2 USB-Anschlüsse zur Installation tragbarer Speichergeräte. USB-Anschluss Die Anschlüsse für digitale Eingänge, Relaisausgänge und Anschlussblock PTZ-Kameras. Beachten Sie 7 Zusatzgeräte anschließen in der Schnellstartanleitung. Stromausgang Ein Stecker zur Stromversorgung der Kamera durch Verwendung des optionalen Gleichspannungsstecker-zu-Gleichspannungsstecker-Kabel s, direkt über GV-Videoserver.
- Seite 7 1.2.2 GV-VS21600 Bezeichnung Funktion Reset Startet den GV-Videoserver neu, wobei alle aktuellen Konfigurationen erhalten bleiben. Setzt alle Konfigurationen auf ihre werkseitigen Standardtaste Standardeinstellungen zurück. Beachten Sie „6 Auf Werksstandard zurücksetzen“ in der Schnellstartanleitung. Ein Stecker für das Lautsprechergerät. Audioausgang Ein mit 16 Cinch-Anschlüssen verbundener DVI-Stecker Audioeingang für Audioeingänge.
- Seite 8 Einführung Gigabit-Ethernet-Anschl Ein Stecker für ein 10/100/1000-Base-T-Netzwerk. USB-Anschluss 2 USB-Anschlüsse zur Installation tragbarer Speichergeräte. Die Anschlüsse für digitale Eingänge, digitale Ausgänge und PTZ-Kameras. Beachten Sie 7 Zusatzgeräte Anschlussblock anschließen in der Schnellstartanleitung. Stromeingang Ein Stecker für den Stromeingang. Hinweis: Bei Übertragung von Videosignalen über eine lange Strecke wird dringend empfohlen, zur Minimierung der Verringerung der Bildqualität 5C-FB-Koaxialkabel oder höher zu verwenden.
-
Seite 9: Installation
2. Installation 1. Verbinden Sie den Videoausgang Ihrer Kamera mit dem Videoeingang des GV-Videoservers. 2. Verbinden Sie das Mikrofon mit dem Audioeingang des GV-Videoservers. 3. Verbinden Sie den Hub oder Switch im LAN mit dem Ethernet-Anschluss des Gerätes. 4. Verwenden Sie das mitgelieferte Netzteil zum Anschluss an die Stromversorgung. 5. -
Seite 10: Auf Gv-Videoserver Zugreifen
3. Auf GV-Videoserver zugreifen 3.1 Systemanforderungen Greifen Sie auf die Funktionen und Einstellungen des GV-Videoservers in der Webschnittstelle zu, indem Sie sicherstellen, dass Ihr PC einen der folgenden Webbrowser nutzt. Browser Microsoft Internet Explorer 8.x oder aktueller Google Chrome ... -
Seite 11: Dynamische Ip-Adresse Prüfen
3.2 Dynamische IP-Adresse prüfen Standardmäßig wird automatisch eine dynamische IP-Adresse zugewiesen, wenn der GV-Videoserver mit einem LAN mit DHCP-Server verbunden wird. Befolgen Sie die nachstehenden Schritte zur Prüfung ihrer IP-Adresse. Hinweis: Der PC, auf dem das Dienstprogramm zum GV-IP-Gerät installiert ist, muss sich in demselben LAN wie der GV-Videoserver befinden. -
Seite 12: Eine Ip-Adresse Zuweisen
Standard-IP-Adresse 192.168.0.10 zugewiesen. Befolgen Sie die nachstehenden Schritte zur Zuweisung einer neuen IP-Adresse, damit kein IP-Konflikt mit anderen GeoVision-Geräten auftritt. Hinweis: Falls Ihr Router den DHCP-Server unterstützt, bezieht der GV-Videoserver anstelle der Verwendung von 192.168.0.10 eine dynamische IP-Adresse vom DHCP-Server, wann immer er eine Verbindung zum LAN herstellt. - Seite 13 WICHTIG: PPPoE sollte nur aktiviert werden, wenn Sie wissen, welche IP-Adresse der GV-Videoserver vom Internetanbieter bezieht. Andernfalls verwenden Sie den Dynamic-DNS-Dienst zum Beziehen eines mit der sich ändernden IP-Adresse des GV-Videoservers verknüpften Domainnamens. Wenn PPPoE aktiviert ist und Sie nicht auf das Gerät zugreifen können, müssen Sie es auf die werkseitigen Standardeinstellungen zurücksetzen und die Netzwerkeinstellungen dann erneut vornehmen.
-
Seite 14: Die Webschnittstelle
4. Die Webschnittstelle 2 3 4 5 6 7 Nr. Bezeichnung Funktion Wiedergabe Damit geben Sie Live-Videos wieder. Stopp Damit beenden Sie die Videowiedergabe. Hierüber sprechen Sie vom lokalen Computer aus mit dem Mikrofon Überwachungsbereich. Lautsprecher mit dieser Option hören Sie den Ton rund um die Kamera. Mit dieser Schaltfläche nehmen Sie einen Schnappschuss des Schnappschuss Echtzeitvideos auf. -
Seite 15: Firmware Aktualisieren
5. Firmware aktualisieren GeoVision veröffentlicht regelmäßig aktualisierte Firmware auf der Webseite. Die neue Firmware kann einfach über die Webschnittstelle oder durch Installation des Dienstprogramm zum GV-IP-Gerät von der GeoVision-Webseite auf den GV-Videoserver geladen werden. 1. Klicken Sie im Fenster Live-Ansicht auf die Schaltfläche Systemmenü anzeigen >... -
Seite 16: Auf Werksstandard Zurücksetzen
6. Auf Werksstandard zurücksetzen Wenn das Gerät aus irgendeinem Grund nicht richtig reagiert, können Sie es entweder direkt am Gerät oder über seine Webschnittstelle auf die werkseitigen Standardeinstellungen zurücksetzen. 6.1 Webschnittstelle verwenden 1. Wählen Sie im Menü auf der linken Seite der Webschnittstelle Verwaltung > Tools. Die Seite „Zusätzliche Tools“... -
Seite 17: Zusatzgeräte Anschließen
7. Zusatzgeräte anschließen GV-VS2401 Funktion Funktion Ausgang 5 V Gleichspannung für Digitaler Ausgang 1 GV-Relaismodul Digitaler Eingang 1 Erde Digitaler Ausgang 2 RS-485+ Digitaler Eingang 2 Nicht verfügbar Digitaler Ausgang 3 RS-485- Digitaler Eingang 3 Nicht verfügbar Digitaler Ausgang 4...
