Kapitel 9 Anschlüsse der
Hilfsgeräte

9.1 GV-VS02, GV-VS02A und GV-VS04A

Der 16-polige Anschlussblock an der Rückseite bietet vier digitale Eingänge, vier
Relaisausgänge, eine RS-485-Schnittstelle, eine Wiegand-Schnittstelle, eine GPS-
Schnittstelle und einen Hilfsnetzanschluss. Sie können den Anschlussblock für
Anwendungen wie Bewegungsmeldung, Ereignisbenachrichtigungen per E-Mail und FTP,
Zentralüberwachung über Center V2 und VSM, PTZ-Steuerung, Wiegand-Kartenleser und
viele weitere Funktionen nutzen.

9.1.1 Pinbelegung

Die nachstehende Tabelle listet die Pinbelegung des Anschlussblocks auf.
Pin Funktion
1
Relaisausgang 1
2
Digitaleingang 1
3
Relaisausgang 2
4
Digitaleingang 2
5
Relaisausgang 3
6
Digitaleingang 3
7
Relaisausgang 4
8
Digitaleingang 4
Hinweis: Beim GPS-Modul nutzen Sie die Pins wie folgt: Pin 9 – Stromversorgung. Pin
10 – Masse. Pin 12 – GPS-RX. Pin 14 – GPS-TX.
9

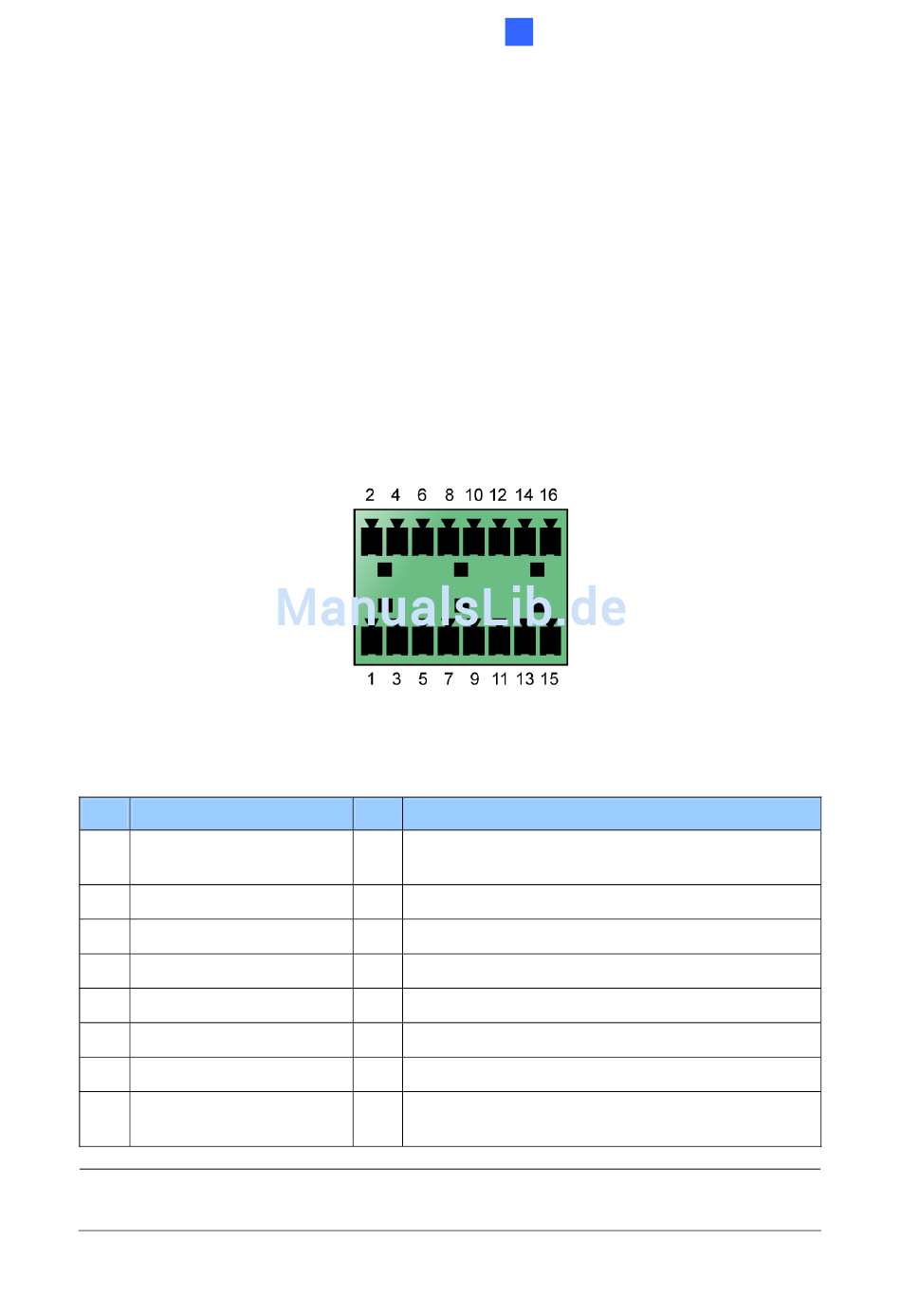

Abbildung 9-1
Pin Funktion
5 V-Gleichspannungsausgang für GV-
9
Relaismodule oder GPS-Module
10
Masse oder GPS-Masse
11
RS 485+
12
Wiegand-D0 oder GPS-RX
13
RS 485-
14
Wiegand-D1 oder GPS-TX
15
Masse
12 V-Gleichspannungsausgang für Wiegand-
16
Kartenleser
Anschlüsse der Hilfsgeräte
117
