9.1.2 Relaisausgang
Die Relaisausgänge können eine maximale Last von 5 Volt bedienen. In Kombination mit
dem GV-Relay V2-Modul können höhere Lasten realisiert werden. Bitte entnehmen Sie
der nachstehenden Abbildung und der nachstehenden Tabelle, wie das GV-Relay V2-
Modul an den GV-Videoserver anzuschließen ist.
Ausgangsgeräte 1 - 4
Output Devices 1-4
GV-Relay V2
DO 1
DO 2
DO 3
DO 4
+5 V
Bitte beachten Sie, dass Sie den 5V-Gleichspannungsanschluss des GV-Relay V2-Moduls
nicht zur Stromversorgung einsetzen müssen, da die Stromversorgung vom GV-
Videoserver übernommen wird.
Hinweis: Das GV-Relay-Modul ist ein optionales Produkt.
118

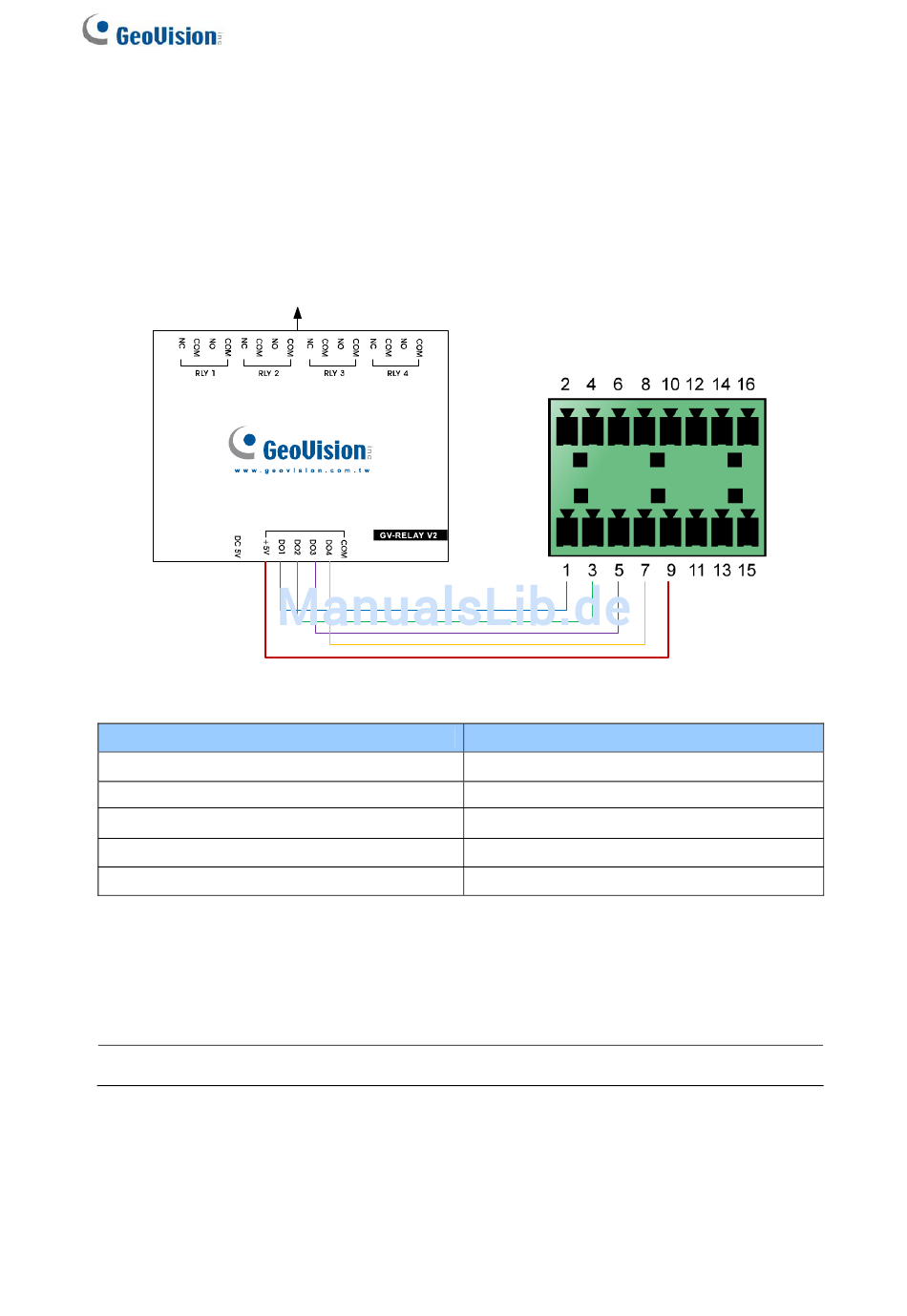

Abbildung 9-2
E/A-Anschlussblock
Pin 1
Pin 3
Pin 5
Pin 7
Pin 9
