9.2.2 RS-232-Anschlussblock

Der RS-232-Anschlussblock am GV-VS12 dient hauptsächlich dem Anschließen eines
GPS-Moduls.
Pin Funktion
TX GPS RX (Empfangen)
RX GPS TX (Übertragen)
G Masse
5V 5V-DC-Ausgang
Hinweis: Zur Verbindung mit dem GV-VS12 müssen GPS RX am TX-Pin und GPS
TX am RX-Pin angeschlossen sein.
120

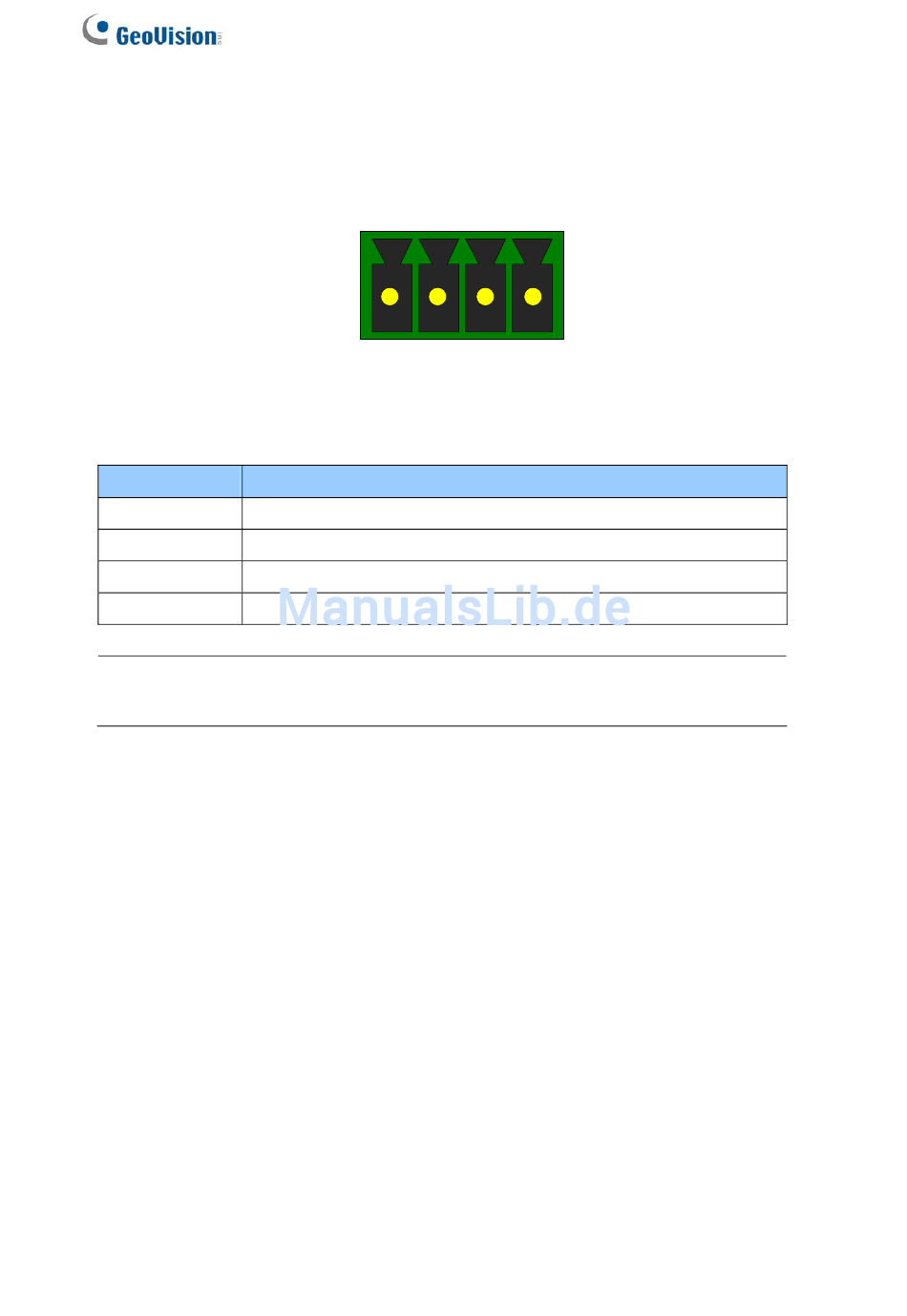

TX RX G 5V
RS232
Abbildung 9-4
