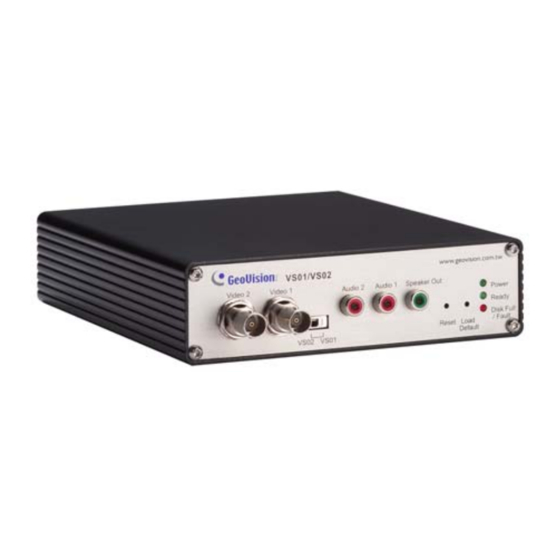

GV-Video Server
Benutzerhandbuch
Bitte lesen Sie vor des Installation und Verwendung dieses Produkts
diese Anweisungen sorgfältig durch und bewahren das Handbuch für einen späteren Gebrauch auf.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GeoVision GV-Video Server

Inhaltszusammenfassung für GeoVision GV-Video Server

  • Seite 1 GV-Video Server Benutzerhandbuch Bitte lesen Sie vor des Installation und Verwendung dieses Produkts diese Anweisungen sorgfältig durch und bewahren das Handbuch für einen späteren Gebrauch auf.
  • Seite 2 © 2009 GeoVision, Inc. Alle Rechte vorbehalten. Das Handbuch ist urheberrechtlich geschützt und darf ohne schriftliche Zustimmung von GeoVision weder im Ganzen noch teilweise kopiert werden. Es wurden große Mühen zur Gewährleistung der Genauigkeit der Informationen in dieser Bedienungsanleitung unternommen. GeoVision haftet nicht für Druckfehler oder Schreibfehler.
  • Seite 3 Vorwort Willkommen bei der GV-Videoserver-Bedienungsanleitung. Der GV-Videoserver steht in zahlreichen Modellen, die auf unterschiedliche Bedürfnisse zugeschnitten sind, zur Verfügung. Jedes Modell verfügt über seine eigene Firmware, die nur in Verbindung mit diesem speziellen Modell verwendet werden kann. Diese Bedienungsanleitung bezieht sich auf die nachstehenden Modelle und Firmware-Versionen: Modell Firmware-Version...

  • Seite 4: Inhaltsverzeichnis

    Inhalt Kapitel 1 Einführung ............1 Lieferumfang ......................1 1.1.1 GV-VS02.....................1 1.1.2 GV-VS02A ....................1 1.1.3 GV-VS12.....................2 1.1.4 GV-VS04A ....................2 Systemvoraussetzungen ..................3 PoE-Unterstützung ....................3 GPS-Unterstützung ....................3 Optionen........................4 Hardwarebeschreibung ....................5 1.6.1 Vorderansicht....................5 1.6.2 Rückansicht ....................9 Kapitel 2 Erste Schritte............13 Installation im Netzwerk ..................13 IP-Adresse zuweisen .....................13 Grundkonfiguration....................15 Kapitel 3 Zugriff auf den GV-Videoserver ......16...
  • Seite 5 3.2.14 Visuelle Automatisierung ................29 3.2.15 Netzwerkstatus ..................29 Kapitel 4 Administratormodus..........30 Video und Bewegung .....................32 4.1.1 Multicast....................32 4.1.2 Videoeinstellungen..................34 4.1.3 Bewegungserkennung ................38 4.1.4 Privatzonenmaske ..................39 4.1.5 Textüberlappung ..................40 4.1.6 Manipulationsalarm...................41 4.1.7 Visuelle Automatisierung ................43 4.1.8 Einstellungen der Videokanalquelle............44 Digitale E/A-Geräte und PTZ..................45 4.2.1 PTZ-Einstellungen ..................45 4.2.2...
  • Seite 6 4.7.5 Multicast....................75 4.7.6 IP-Filter .....................77 Verwaltung ......................78 4.8.1 Datums- und Zeiteinstellungen ..............78 4.8.2 GPS-Karteneinstellungen .................80 4.8.3 Speichereinstellungen................81 4.8.4 Benutzerkonto...................83 4.8.5 Protokolldaten ...................84 4.8.6 Systemprotokoll ..................84 4.8.7 Werkzeuge....................86 Kapitel 5 Aufnahme und Wiedergabe.......87 Aufnahme .......................87 Wiedergabe......................87 5.2.1 Wiedergabe über USB-Massenspeichergerät ..........88 5.2.2 Wiedergabe mit Remote ViewLog ............89 5.2.3...
  • Seite 7 Kapitel 8 CMS-Konfigurationen ........113 Center V2 ......................113 VSM ........................115 Dispatch Server....................116 Kapitel 9 Anschlüsse der Hilfsgeräte......117 GV-VS02, GV-VS02A und GV-VS04A ..............117 9.1.1 Pinbelegung ....................117 9.1.2 Relaisausgang ..................118 GV-VS12 ......................119 9.2.1 Pinbelegung ....................119 9.2.2 RS-232-Anschlussblock................120 Kapitel 10 Mobiltelefonverbindung ........121 10.1 PDA ........................122 10.1.1 Installation von GView V2 ...............122 10.1.2 Aktivierung der GView-Funktion .............122 10.1.3 Verbindung mit GV-Videoserver .............123...
  • Seite 8 Technische Daten..............138 Video ..........................138 Audio ..........................138 Verwaltung........................138 Netzwerk ..........................139 Power over Ethernet......................139 Anschlüsse ........................139 Alarm ..........................139 Anhang ..................141 Unterstützter Drahtlos-LAN-USB-Adapter............141 Unterstützte mobile Breitbandgeräte..............141 Einstellungen des Internet Explorer 8 ..............142...

  • Seite 9: Kapitel 1 Einführung

    Einführung Kapitel 1 Einführung Der GV-Videoserver (inklusive den Modellen GV-VS02, GV-VS02A und GV-VS04A und GV-VS12) ermöglicht die Umwandlung jeder beliebigen Kamera in eine vollständig funktionsfähige IP-Kamera. Er kann genauso wie derzeitige IP-Kameras das Echtzeit- Digitalvideo über das Internet streamen. Durch Verbinden des GV-Videoservers mit analogen Kameras können Sie über einen Webbrowser überall und jederzeit die von den Kameras erfassten Bilder betrachten.

  • Seite 10: Gv-Vs12

    1.1.3 GV-VS12 1. Netzkabel x 1 2. Netzteil x 1 3. E/A-Kabel mit RJ-45-Anschluss x 1 4. Wandhaken x 1 5. Kegelförmiger Dübel x 2 6. Schraube x 4 7. Aufkleber (zur Positionierung der kegelförmigen Dübel) x 1 Abbildung 1-3 8.

  • Seite 11: Systemvoraussetzungen

    Einführung 1.2 Systemvoraussetzungen Microsoft Internet Explorer 6.x oder aktueller Hinweis: Benutzern des Internet Explorer 8 müssen die Sicherheitseinstellungen konfigurieren. Ohne die erforderlichen Einstellungen können Sie nicht auf den GV- Videoserver zugreifen. Siehe Anhang C. 1.3 PoE-Unterstützung Folgende Modelle unterstützen PoE (Power over Ethernet): •...

  • Seite 12: Optionen

    1.5 Optionen Optionale Geräte können den Funktionsumfang und die Vielseitigkeit Ihres GV- Videoservers erweitern. Weitere Informationen erhalten Sie bei Ihrem Händler. Der GV-GPS-Empfänger ist ein Global Positioning System- Empfänger, der die Durchführung einer Fahrzeugverfolgung sowie Standortüberprüfungsfunktionen ermöglicht. Er GV-GPS-Empfänger verfügt über zwei Arten von Schnittstellen: UART und RS- 232.

  • Seite 13: Hardwarebeschreibung

    Einführung 1.6 Hardwarebeschreibung Dieser Abschnitt hilft Ihnen, die verschiedenen Komponenten der GV-Videoserver kennenzulernen. 1.6.1 Vorderansicht 1.6.1.1 GV-VS02 Abbildung 1-5 Nr. Bezeichnung Funktion Videoeingang 2 Anschlüsse für Videoeingaben. Der Schalter ist für 2 Kameramodi in Live-Ansicht konzipiert. Die Schalterposition bestimmt den Modus: Videodatenstrom- VS01, Zwei Datenströme vom Video 1 werden angezeigt.
  • Seite 14 1.6.1.2 GV-VS02A Abbildung 1-6 Nr. Bezeichnung Funktion Videoeingang 2 Anschlüsse für Videoeingaben. Audioeingang 2 Anschlüsse für Audioeingaben. Lautsprecherausgang Ein Anschluss für ein Lautsprechergerät. Mit diesem Knopf starten Sie den GV-Videoserver neu und Rückstellungsknopf behalten dabei alle aktuellen Konfigurationen. Mit diesem Knopf setzen Sie alle Konfigurationen auf die Werkseinstellungstaste Werkseinstellungen zurück.
  • Seite 15 Einführung 1.6.1.3 GV-VS12 Abbildung 1-7 Nr. Bezeichnung Funktion USB-Anschluss 1 USB-Anschluss zur Installation portabler Speichergeräte. Lautsprecherausgang Ein Anschluss für ein Lautsprechergerät. Audioeingang 2 Anschlüsse für Audioeingaben. Videoeingang 2 Anschlüsse für Videoeingaben.
  • Seite 16 1.6.1.4 GV-VS04A Abbildung 1-8 Nr. Bezeichnung Funktion Videoeingang 4 Anschlüsse für Videoeingaben. Lautsprecherausgang Ein Anschluss für ein Lautsprechergerät. Audioeingang Jeder Stecker dient zwei Audioeingängen. Mit diesem Knopf starten Sie den GV-Videoserver neu und Rücksetzen behalten dabei alle aktuellen Konfigurationen. Mit diesem Knopf setzen Sie alle Konfigurationen auf die Werkseinstellungstaste Werkseinstellungen zurück.

  • Seite 17: Rückansicht

    Einführung 1.6.2 Rückansicht 1.6.2.1 GV-VS02 Abbildung 1-9 Nr. Bezeichnung Funktion USB-Anschluss 2 USB-Anschlüsse für tragbare Speichergeräte. Ethernet- Ein Anschluss zum Herstellen der Netzwerkverbindung über Anschluss Ethernet-Kabel. Die Anschlüsse zur digitalen Eingabe, Relaisausgang, PTZ-Kamera, Wiefand-Gerät und GPS-Modulsteuerung. Siehe Kapitel 9 Anschlussblock Anschlüsse der Hilfsgeräte.
  • Seite 18 1.6.2.2 GV-VS02A Abbildung 1-10 Nr. Bezeichnung Funktion USB-Anschluss 2 USB-Anschlüsse für tragbare Speichergeräte. Die Anschlüsse zur digitalen Eingabe, Relaisausgang, PTZ- Anschlussblock Kamera, Wiefand-Gerät und GPS-Modulsteuerung. Siehe Kapitel 9 Anschlüsse der Hilfsgeräte. Ethernet- Ein Anschluss zum Herstellen der Netzwerkverbindung über Anschluss Ethernet-Kabel.
  • Seite 19 Einführung 1.6.2.3 GV-VS12 Abbildung 1-11 Nr. Bezeichnung Funktion Stromeingang Stromeingangsanschluss. Ein Anschluss zum Herstellen der Netzwerkverbindung über Ethernet-Anschluss Ethernet-Kabel. USB-Anschluss 1 USB-Anschluss zur Installation portabler Speichergeräte. Ein Port zur digitalen Eingabe, Relaisausgang und PTZ- Kamerasteuerung. Stecken Sie das E/A-Kabel mit dem RJ-45- E/A- / PTZ-Port Anschluss in diesen Port.
  • Seite 20 1.6.2.4 GV-VS04A Abbildung 1-12 Nr. Bezeichnung Funktion USB-Anschluss 2 USB-Anschlüsse für tragbare Speichergeräte. Die Anschlüsse zur digitalen Eingabe, Relaisausgang, PTZ- Anschlussblock Kamera, Wiefand-Gerät und GPS-Modulsteuerung. Siehe Kapitel 9 Anschlüsse der Hilfsgeräte. Ethernet- Ein Anschluss zum Herstellen der Netzwerkverbindung über Anschluss Ethernet-Kabel.

  • Seite 21: Kapitel 2 Erste Schritte

    Erste Schritte Kapitel 2 Erste Schritte Dieses Kapitel bietet grundlegende Informationen zum Einsatz des GV-Videoservers im Netzwerk. 2.1 Installation im Netzwerk Nehmen Sie bitte nach den folgenden Anweisungen die Grundverbindungen vor, um den GV-Videoserver im Netzwerk zu installieren. Zur Demonstration der Schritte dient das GV-VS02 als Beispiel.
  • Seite 22 1. Öffnen Sie einen Webbrowser, geben die Standard-IP-Adresse ein: http://192.168.0.10 2. Geben Sie den Standardwert admin in die Felder Benutzername und Kennwort ein. Klicken Sie auf Akzeptieren. 3. Wählen Sie Netzwerk und dann LAN im linken Menü, um die Netzwerkeinstellungen vorzunehmen.

  • Seite 23: Grundkonfiguration

    Erste Schritte 2.3 Grundkonfiguration Nachdem der GV-Videoserver richtig installiert wurde, können Sie die folgenden wichtigen Funktionen über eine Browser-basierte Konfigurationsseite festlegen. Die einzelnen Funktionen werden im Laufe dieser Anleitung detaillierter erläutert: • Datum und Zeit einstellen: Siehe 4.8.1 Datum- und Zeiteinstellungen. Anmeldungs- und privilegierte Kennwörter: Siehe 4.8.4 Benutzerkonto.

  • Seite 24: Kapitel 3 Zugriff Auf Den Gv-Videoserver

    4. Ein Videobild ähnlich wie das Beispiel in Abbildung 3-2 wird in Ihrem Webbrowser angezeigt. Hinweis: Zur Aktualisierung der Bilder im Microsoft Internet Explorer müssen Sie die ActiveX-Steuerelemente in den Einstellungen des Browsers aktivieren und die ActiveX- Komponente von GeoVision auf Ihrem Computer installieren.

  • Seite 25: Zugreifen Auf Den Gv-Video Server

    Zugreifen auf den GV-VIDEO Server 3.2 Funktionen auf der Hauptseite Dieser Abschnitt führt Sie in die Funktionen des Live-Ansichtfensters und den Netzwerkstatus auf der Hauptseite ein. Diese beiden Funktionen sind sowohl für Administratoren als auch für Gäste zugänglich. Hauptseite im Gästemodus ▼...
  • Seite 26 Abbildung 3-3 Nr. Bezeichnung Funktion 1 Wiedergabe Gibt Live-Video wieder. 2 Stopp Stoppt die Videowiedergabe. Für Durchsagen in den Überwachungsbereich vom lokalen Computer 3 Mikrofon aus. 4 Lautsprecher Zur Wiedergabe von Audiosignalen in der Nähe der Kamera. Nimmt ein Standbild des Echtzeitvideos auf. --- Siehe 3.2.3 5 Schnappschuss Standbildaufnahme eines Echtzeitvideos.

  • Seite 27: Bedienfeld Des Live-Ansichtfensters

    Zugreifen auf den GV-VIDEO Server 3.2.2 Bedienfeld des Live-Ansichtfensters Zum Öffnen des Live-Ansicht-Bedienfeldes klicken Sie auf die Pfeil-Schaltfläche oben im Betrachter. Mit den Rechtspfeil- und Linkspfeil-Schaltflächen des Bedienfeldes können Sie die folgenden Funktionen aufrufen. Klicken Sie zur Anzeige des Bedienfeldes auf die Pfeiltaste.

  • Seite 28: Schnappschuss Eines Live-Videos

    3.2.3 Schnappschuss eines Live-Videos Wenn Sie einen Schnappschuss eines Live-Videos aufzeichnen möchten, führen Sie bitte die folgenden Schritte aus: 1. Klicken Sie auf die Schnappschuss-Schaltfläche (Nr. 5, Abbildung 3-3). Das Save As(Speichern unter)-Dialogfenster öffnet sich. 2. Geben Sie den gewünschten Pfad bei Save in (Speichern unter) an; geben Sie den File name (Dateinamen) ein und wählen Sie JPEG oder BMP bei Save as Type (Dateityp).
  • Seite 29 Zugreifen auf den GV-VIDEO Server Bild-im-Bild-Ansicht Mit der Bild-im-Bild-Ansicht (BiB) können Sie das Video zuschneiden; zum Beispiel, um eine Nahansicht zu betrachten oder das Video zu vergrößern. Navigation box Inset window Abbildung 3-5 1. Wählen Sie PIP (BiB). Ein eingebettetes Fenster wird angezeigt.
  • Seite 30 Bild-und-Bild-Ansicht In der Bild-und-Bild-Ansicht (BuB) können Sie das Videobild in verschiedene Nahansichten des Bildes aufteilen. Insgesamt können Sie bis zu 7 Nahansichten definieren. Abbildung 3-6 Wählen Sie PAP (BuB). Eine Reihe mit drei eingebetteten Fenstern wird im unteren Bereich angezeigt. Zeichnen Sie ein Navigationsfeld im Bild;...

  • Seite 31: Alarmmeldung

    Zugreifen auf den GV-VIDEO Server 3.2.6 Alarmmeldung Wenn ein Eingang ausgelöst oder Bewegungen erkannt werden, können Sie sich benachrichtigen lassen: Ein Echtzeitvideobild wird eingeblendet, bis zu vier aufgezeichnete Bilder werden angezeigt. Eingeblendetes Aufgenommene Echtzeitvideo Bilder Abbildung 3-7 Klicken Sie zum Konfigurieren dieser Funktion auf die Systemmenü anzeigen- Schaltfläche (Nr.

  • Seite 32: Video- Und Audiokonfiguration

    Auto Schnappschuß: Bei Bewegungserkennung und Auslösung von Eingängen wird alle fünf Sekunden ein Schnappschuss vom Live-Video aufgezeichnet. Datei Pfad: Hier geben Sie einen Pfad zum Speichern der Schnappschüsse an. 3.2.7 Video- und Audiokonfiguration Sie können Mikrofon und Lautsprecher zum Gegensprechen (Zweiwege-Kommunikation) einschalten und die Lautstärke anpassen.

  • Seite 33: Kameranamenanzeige

    Zugreifen auf den GV-VIDEO Server 3.2.9 Kameranamenanzeige Wenn der Kameraname im Bild angezeigt werden soll, klicken Sie auf die Systemmenü anzeigen-Schaltfläche (Nr. 11, Abb. 3-3) und wählen Kameraname anzeigen. 3.2.10 Bildverbesserung Zur Verbesserung der Bildqualität des Live-Videos klicken Sie auf die Systemmenü...

  • Seite 34: Ptz-Steuerung

    3.2.11 PTZ-Steuerung Zum Öffnen des PTZ-Bedienfeldes klicken Sie auf die Schaltfläche PTZ-Steuerung (Nr. 9, Abb. 3-3) und wählen PTZ Control Panel (PTZ-Bedienfeld). Unterschiedliche PTZ- Geräte verfügen über unterschiedliche Funktionen. Deshalb können die in der Optionen- Schaltfläche enthaltenen Funktionen variieren. Diese Option ist nur dann verfügbar, wenn das PTZ-Gerät vorab entsprechend vom Administrator eingestellt wurde.

  • Seite 35: Visuelle Ptz-Steuerung

    Zugreifen auf den GV-VIDEO Server 3.2.12 Visuelle PTZ-Steuerung Zusätzlich zum regulären PTZ-Bedienfeld können Sie auch ein visuelles PTZ-Bedienfeld im Bild anzeigen. Diese Option ist nur dann verfügbar, wenn das PTZ-Gerät vorab entsprechend vom Administrator eingestellt wurde. Einzelheiten dazu finden Sie unter 4.2.1 PTZ-Einstellungen.

  • Seite 36: E/A-Steuerung

    3.2.13 E/A-Steuerung Das E/A-Steuerungsfenster bietet Echtzeit-Grafikanzeigen des Kamera- und E/A-Status sowie von Alarmereignissen. Ferner können Sie manuell eine Ausgabe erzwingen. Abbildung 3-13 Klicken Sie zur Anzeige des E/A-Steuerungsfensters auf die E/A-Steuerung- Schaltfläche (Nr. 8, Abbildung 3-3). Die Alarmliste wird in einem 3-stufigen Verzeichnisbaum dargestellt. Die erste Ebene gibt das Datum an, die zweite die Zeit, die dritte die Alarm-ID.

  • Seite 37: Visuelle Automatisierung

    Zugreifen auf den GV-VIDEO Server 3.2.14 Visuelle Automatisierung Die visuelle Automatisierungsfunktion ermöglicht Ihnen, den aktuellen Zustand eines elektronischen Gerätes aus der Ferne zu ändern, indem Sie auf das jeweilige Bild klicken. - Zum Beispiel zum Einschalten des Lichtes. Diese Option ist nur dann verfügbar, wenn die visuelle Automatisierungsfunktion vorab entsprechend vom Administrator eingestellt wurde.

  • Seite 38: Kapitel 4 Administratormodus

    Kapitel 4 Administratormodus Der Administrator kann über das Internet auf die Systemkonfiguration zugreifen. Die Systemkonfiguration besteht aus acht Kategorien: Video und Bewegung, E/A-Geräte und PTZ, Ereignisse und Alarms, Überwachung, Aufnahmezeitplan, Remote Viewlog, Netzwerk und Verwaltung. ▼ Video und Bewegung ► Live-Ansicht ►...

  • Seite 39: Vergleichstabelle Der Hauptfunktionen

    Administratormodus Vergleichstabelle der Hauptfunktionen Die Optionen bzw. Funktionen im linken Menü der Webschnittstelle (Abbildung 4-1) können je nach Modell variieren. Die nachstehende Tabelle bietet Informationen zu den Hauptunterschieden der unterstützten Funktionen. Modell GV-VS02 GV-VS02A GV-VS04A GV-VS12 (Firmware (Firmware (Firmware V1.0 (Firmware V1.46) V1.01 oder...

  • Seite 40: Video Und Bewegung

    4.1 Video und Bewegung Dieser Abschnitt beschreibt die Videoeinstellungen und bietet eine Einführung in die Verwaltung der Bilder über die Funktionen Multicast, Bewegungserkennung, Privatzonenmaske, Manipulationsalarm, visuelle Automatisierung und Einstellungen der Videokanalquelle. 4.1.1 Multicast Beachten Sie, dass diese Funktion nur bei den Modellen GV-VS02 (Firmware-Version 1.46 oder aktueller), GV-VS02A (Firmware-Version 1.01 oder aktueller) und GV-VS04A verfügbar ist.
  • Seite 41 Administratormodus 2. Erweitern Sie den Host-Ordner und ziehen Sie die gewünschten Kameras zur Anzeige auf den Bildschirm. Wenn der Host bereits ein Kennwort eingerichtet hat, werden Sie bei diesem Schritt zur Eingabe aufgefordert. 3. Stellen Sie zum Empfang von Audioübertragungen zuerst sicher, dass ein Lautsprecher korrekt am lokalen Computer angeschlossen ist.

  • Seite 42: Videoeinstellungen

    4.1.2 Videoeinstellungen Abbildung 4-3...
  • Seite 43 Administratormodus [Name] Hier können Sie die Kamera umbenennen. Der Kameraname wird im Live-Ansichtfenster angezeigt. Informationen zur Anzeige des Kameranamens finden Sie im Abschnitt 3.2.9 Kameranamenanzeige. [Verbindungsvorlage] Hier wählen Sie die Art Ihrer Netzwerkverbindung aus. Solange Sie nicht die Option Customized (Benutzerdefiniert) wählen, werden die empfohlene Videoauflösung, Bildrate, Bandbreite GOP-Größe automatisch verwendet.
  • Seite 44 [Videosignaltyp] Automatische Videonorm-Erkennung: Diese Option erkennt automatisch, ob ein NTSC- oder PAL-Signal am Videoeongang anliegt. Die unterstützten Codecs kann von Modell zu Modell variieren. Modell Codec GV-VS02 MPEG4 GV-VS02A MPEG4 GV-VS04A MPEG4 GV-VS12 MPEG4 , MJPEG, H.264 Hinweis: Die Auswahlliste des Haupt-Streaming-Typs ist nur beim GV-VS12 verfügbar. Es stehen vier Bildauflösungsoptionen zur Auswahl.
  • Seite 45 Administratormodus Modell Auswählbare Bitraten GV-VS02 3072 kbps, 2048 kbps, 1536 kbps, 1024 kbps, 768 kbps, GV-VS02A 512 kbps, 384 kbps, 256 kbps (3GPPV7), 128 kbps (3GPPV7) , 64 kbps (3GPPV6) und 52 kbps (3GPPV6) GV-VS04A 2048 kbps, 1536 kbps, 1024 kbps, 768 kbps, GV-VS12 512 kbps, 384 kbps, 256 kbps (3GPPV7), 128 kbps (3GPPV7) , 64 kbps (3GPPV6) und 52 kbps (3GPPV6)

  • Seite 46: Bewegungserkennung

    4.1.3 Bewegungserkennung Die Bewegungserkennung löst einen Alarm aus, wenn eine Bewegung im Videobild erkannt wird. Sie können bis zu 8 Bereiche mit unterschiedlichen Empfindlichkeiten der Bewegungserkennung konfigurieren. Abbildung 4-4 1. Die Standardempfindlichkeit beträgt im gesamten Bereich „2“. Wenn Sie einen anderen Empfindlichkeitswert definieren möchten, klicken Sie auf Neues.

  • Seite 47: Privatzonenmaske

    Administratormodus 4.1.4 Privatzonenmaske Die Privatzonenmaske kann vertrauliche Stellen mit dunklen Feldern sowohl bei der Live- Ansicht als auch in den aufgenommenen Videos abdecken, damit man diese Stellen nicht sehen kann. Diese Funktion ist ideal für Stellen, wo Anzeigen, Tastenanschläge (z. B. zur Kennworteingabe) oder sonstige vertrauliche Informationen behandelt werden.

  • Seite 48: Textüberlappung

    4.1.5 Textüberlappung Beachten Sie, dass diese Funktion nur bei den Modellen GV-VS02A (Firmware-Version 1.01 oder aktueller), GV-VS04A und GV-VS12 (Firmware-Version 1.02 oder aktueller) verfügbar ist. Die Textüberlappung ermöglicht Ihnen, an einer beliebigen Stelle der Kameraansicht Text einzufügen. Sie können bis zu 16 Textmitteilungen erstellen. Der überlappende Text wird auch in den aufgezeichneten Bildern gespeichert.

  • Seite 49: Manipulationsalarm

    Administratormodus 4.1.6 Manipulationsalarm Beachten Sie, dass diese Funktion nur bei den Modellen GV-VS02A (Firmware-Version 1.01 oder aktueller), GV-VS04A und GV-VS12 (Firmware-Version 1.02 oder aktueller) verfügbar ist. Der Manipulationsalarm dient der Erkennung einer physikalischen Manipulation der Kamera(s). Wenn die Kamera bewegt, abgedeckt oder unscharf gestellt wird, wird ein Alarm ausgegeben.
  • Seite 50 So konfigurieren Sie den Manipulationsalarm: 1. Wählen Sie die Option Enable (Aktivieren). 2. Wenn Sie möchten, dass der GV-Videoserver jegliche Bewegungen oder Szenenveränderungen in bestimmten Bereichen ignoriert, klicken Sie zum Ziehen des Bereichs der Kameraansicht auf 3. Verwenden Sie den Schieberegler zum Anpassen der Erkennungsempfindlichkeit. Je höher die Stufe, desto empfindlicher reagiert das Gerät auf Umgebungsänderungen.

  • Seite 51: Visuelle Automatisierung

    Administratormodus 4.1.7 Visuelle Automatisierung Diese intuitive Funktion erlaubt Ihnen, ein elektronisches Gerät durch Auslösen des verbundenen Ausgabegerätes zu automatisieren. Sie können auf das Bild des elektronischen Gerätes klicken, um seinen aktuellen Zustand zu ändern, wie z. B. das Licht einzuschalten. Abbildung 4-9 1.

  • Seite 52: Einstellungen Der Videokanalquelle

    4.1.8 Einstellungen der Videokanalquelle Beachten Sie, dass diese Option nur bei den Modellen GV-VS02A (Firmware-Version 1.01 oder aktueller) und GV-VS04A verfügbar ist. Die Funktion ermöglicht Ihnen, den Videoeingang einem gewünschten Videokanal zur Anzeige zuzuweisen. Abbildung 4-11...

  • Seite 53: Digitale E/A-Geräte Und Ptz

    Administratormodus 4.2 Digitale E/A-Geräte und PTZ Zur Steuerung von Hilfsgeräten können Sie einen E/A- / PTZ-Port sowie einen RS-232- Anschlussblock zur GPS-Steuerung an der Rückseite des GV-VS12 nutzen (siehe Abbildung 1-9). Im Gegensatz dazu sind an der Rückseite der Modelle GV-VS02, GV- VS02A und GV-VS04A alle Funktionen zur Steuerung von Hilfsgeräten in einem 16- poligen Anschlussblock enthalten.

  • Seite 54: Ein-/Ausgangseinstellungen

    4.2.2 Ein-/Ausgangseinstellungen Eingangseinstellungen Die Anzahl an Eingangsgeräten, mit denen der GV-Videoserver eine Verbindungs herstellen kann, variiert von Modell zu Modell. GV-VS02, GV-VS02A und GV-VS04A können eine Verbindung mit bis zu vier Eingangsgeräten herstellen; das GV-VS12 kann eine Verbindung mit bis zu zwei Eingangsgeräten herstellen. Abbildung 4-13 Normaler Zustand: Zum Einrichten des Eingangsstatus zum Auslösen von Aktionen durch Auswahl von Offen (N/O) oder Geschlossen (N/C).
  • Seite 55 Administratormodus Dauer der Preset-Einstellung nach Eingang Aus x Sekunden: Hier legen Sie die Zeitspanne fest, über welche die PTZ-Kamera auf den „Eingang aktiv“-Vorgabepunkt ausgerichtet bleibt, bis sie wieder auf den „Eingang inaktiv“-Vorgabepunkt ausgerichtet wird. Hinweis: Die Eingangseinstellungen funktionieren nur dann, wenn die Eingangsüberwachung manuell oder planmäßig aktiviert wurde.

  • Seite 56: Gps/Wiegand

    4.2.4 GPS/Wiegand Sie können auswählen, ob die GPS- oder die Wiegand-Funktion eingesetzt werden soll. Die beiden Funktionen können nicht gleichzeitig genutzt werden. Abbildung 4-15 GPS-Funktion Beachten Sie, dass diese Funktion nur bei den Modellen GV-VS02 (Hardware-Version 2.0), GV-VS02A, GV-VS04A und GV-VS12 verfügbar ist. Zum Einsatz der GPS-Funktion benötigen Sie ein GV-GPS-Modul oder ein anderes GPS- Modul, das eine UART- oder RS-232-Schnittstelle unterstützt zum Anschließen des GV- Videoservers.

  • Seite 57: Wiegand-Funktion

    Karte im Kartenleser aktiviert wird. Der GV-Videoserver unterstützt das Wiegand-Ausgabeformat HID Standard, 26 Bit und 37 Bit. TCP/IP Wiegand-Eingang Text Data Wiegand In Textdaten Card Reader Kartenleser GV-Video Server GV-Videoserver Videodaten Video Data Text Data Textdaten Recording Aufnahme Center V2 Center V2...

  • Seite 58: Summer

    4.2.4 Summer Beachten Sie, dass diese Funktion nur bei den Modellen GV-VS02A (Firmware-Version 1.01 oder aktueller) und GV-VS04A verfügbar ist. Der Systemsummer kann unter diesen Bedingungen automatisch aktiviert werden: Videoverlust, ausgelöstes Eingangsgerät, erkannte Bewegung, Festplatte voll, Fehler beim Schreiben auf Festplatte und Manipulationsalarm. Sie können die Dauer des Summertons auf 5Sekunden, 10Sekunden, 20Sekunden oder 30Sekunden einstellen.

  • Seite 59: Ereignisse Und Alarme

    Administratormodus 4.3 Ereignisse und Alarme Für Bewegungserkennungs- oder E/A-Auslöserereignisse kann der Administrator zwei Auslöseraktionen einstellen: 1. Ein erfasstes Standbild per E-Mail oder FTP senden. 2. Mit Video- oder Textmeldungen die Zentralüberwachungsstation, Center V2, VSM oder GV-GIS benachrichtigen Die zwei Auslöseraktionen erfordern entsprechende Einstellungen der folgenden Funktionen: •...
  • Seite 60 Senden an: Geben Sie die E-Mail-Adresse(n) ein, an die Benachrichtigungen gesendet werden sollen. Alarmierung mit Zeitabstand in Minuten: Hier können Sie den Zeitabstand zwischen E-Mail-Benachrichtigungen vorgeben. Dieses Intervall können Sie zwischen 0 und 60 Minuten einstellen Die Option ist bei regelmäßig auftretenden Ereignissen hilfreich, wodurch jeder Ereignisauslöser während des Intervalls ignoriert wird.

  • Seite 61: Ftp

    Administratormodus 4.3.2 FTP Sie können ein erfasstes Standbild zur Benachrichtigung auch an einen externen FTP- Server versenden. Abbildung 4-19 [Hochladen auf FTP Server] Aktivieren: Aktiviert die FTP-Funktion. Server URL/IP-Adresse: Geben Sie die URL oder die IP-Adresse des FTP-Servers ein. Server-Port: Hier geben Sie die Portnummer des FTP-Servers ein. Sie können auch den Standardwert 21 beibehalten.
  • Seite 62 [Alarmeinstellung] Bewegungserkennung: Sobald eine Bewegung von der ausgewählten Kamera erkannt wird, wird ein Foto an den FTP-Server gesendet. Bei Ereignisse-Auslösen ständig Bilder senden (Bewegungserkennung): Eine Reihe von Bildern wird aua fden FTP-Server hochgealden, sobald eine Bewegung von der ausgewählten Kamera erkannt wird. Digital Eingang: Sobald der ausgewählte Eingang ausgelöst wird, wird ein Foto von Kamera 1 an den FTP-Server gesendet.

  • Seite 63: Center V2

    Administratormodus 4.3.3 Center V2 Sobald eine Bewegungserkennung oder ein E/A-ausgelöstes Ereignis auftritt, kann die Zentralüberwachungsstation Center V2 durch Live-Videos und Textnachrichten benachrichtigt werden. Zur Echtzeitüberwachung via Center V2 müssen Sie über ein Center V2-Mitgliedskonto verfügen. Hinweis: Wenn Sie Videobenachrichtigungen bei Eingangsauslösungen empfangen möchten, muss es sich bei Center V2 um die Version 8.2 oder aktueller handeln.
  • Seite 64 So stellen Sie die Verbindung mit dem Center V2 her: 1. Verbindung erstellen: Diese Option aktiviert die Center V2-Überwachung. 2. Hostname oder IP Adresse: Geben Sie den Hostnamen oder die IP-Adresse des Center V2 ein. 3. Anschlussnummer: Passen Sie den Port an Port 2 am Center V2 an. Oder behalten Sie den Standardwert 5551 bei.

  • Seite 65: Vsm

    Administratormodus 4.3.4 VSM Nachdem eine Bewegungserkennung oder ein E/A-ausgelöstes Ereignis auftrat, kann die Zentralüberwachungsstation VSM mit Textnachrichten benachrichtigt werden. Zur Echtzeitüberwachung via VSM müssen Sie über ein VSM-Mitgliedskonto verfügen. Abbildung 4-21 So stellen Sie die Verbindung mit dem VSM her: 1.
  • Seite 66 3. Anschlussnummer: Passen Sie den Port an Port 2 an VSM an. Oder behalten Sie den Standardwert 5609 bei. Einzelheiten finden Sie unter 8.1 Center V2. 4. Benutzername: Geben Sie einen gültigen Benutzernamen zur Anmeldung bei VSM ein. 5. Kennwort: Geben Sie ein gültiges Kennwort zur Anmeldung bei VSM ein. 6.

  • Seite 67: Gv-Gis

    Administratormodus 4.3.5 GV-GIS Beachten Sie, dass das GV-GIS mit zwei Anschlüssen nur bei den Modellen GV-VS02A (Firmware-Version 1.01 oder aktueller), GV-VS04A und GV-VS12 (Firmware-Version 1.02 oder aktueller) verfügbar ist. Der GV-Videoserver kann mit aktivierter GPS-Funktion über das Internet GPS-Daten und Echtzeitvideos an das GV-GIS (Geographic Information System) senden und so die Fahrzeugverfolgung, Standortüberprüfung und Echtzeitüberwachung ermöglichen.
  • Seite 68 So aktivieren Sie die GV-GIS-Verbindung: 1. Verbindung erstellen: Aktivieren Sie die Überwachung über das GV-GIS. 2. Hostname oder IP Adresse: Geben Sie den Hostnamen oder die IP-Adresse des GV- GIS ein. 3. Anschlussnummer: Passen Sie den Kommunikationsport am GV-GIS an. Oder behalten Sie den Standardwert 3358 bei.

  • Seite 69: Sicherungszentrum

    Administratormodus 4.3.6 Sicherungszentrum Beachten Sie, dass diese Funktion nur bei den Modellen GV-VS02A (Firmware-Version 1.01 oder aktueller), GV-VS04A und GV-VS12 (Firmware-Version 1.02 oder aktueller) verfügbar ist. Die Verbindung zum Sicherungszentrum ermöglicht Ihnen die Sicherung einer weiteren Kopie der Aufnahmen und des Systemprotokolls im Sicherungszentrum, wohingegen der GV-Videoserver diese Daten auf die angeschlossene Festplatte speichert.
  • Seite 70 3. Anschlussnummer: Passen Sie den Kommunikationsport am Sicherungszentrum an. Oder behalten Sie den Standardwert 30000 bei. 4. Benutzername: Geben Sie einen gültigen Benutzernamen zur Anmeldung am Sicheurngszentrum ein. 5. Kennwort: Geben Sie ein gültiges Kennwort zur Anmeldung am Sicherungszentrum ein. 6.

  • Seite 71: Video-Gateway

    Administratormodus 4.3.7 Video-Gateway Beachten Sie, dass diese Funktion nur bei den Modellen GV-VS02A (Firmware-Version 1.01 oder aktueller), GV-VS04A und GV-VS12 (Firmware-Version 1.02 oder aktueller) verfügbar ist. Befolgen Sie zum Versenden von Videobildern an das Video-Gateway die nachstehenden Schritte. Abbildung 4-24 1.

  • Seite 72: Viewlog-Server

    4.3.8 ViewLog-Server Der ViewLog Server ist für Fernwiedergabefunktionen konzipiert. Dieser Server erlaubt Ihnen, aus der Ferne auf die im GV-Videoserver gespeicherten Aufnahmedateien zuzugreifen und die Videos mit dem ViewLog-Player wiederzugeben. Wählen Sie zum Aktivieren des integrierten Servers Aktivieren. Sie können die Standard- Porteinstellung 5552 beibehalten oder bei Bedarf anpassen.

  • Seite 73: Überwachung

    Administratormodus 4.4 Überwachung Sie können die Aufnahme manuell, planmäßig oder per Eingangsauslösung starten. Abbildung 4-27 [Manuell] Diese Option erlaubt Ihnen die manuelle Aktivierung von Bewegungserkennung und Eingangsüberwachung. Wählen Sie unter den folgenden Optionen, klicken Sie anschließend auf die Starten-Schaltfläche. Alles wählen: Startet auch Aufnahme und Eingangsüberwachung manuell. Kamera x: Startet die Aufnahme manuell.

  • Seite 74: Aufnahmezeitplan

    4.5 Aufnahmezeitplan Diesen Zeitplan nutzen Sie, wenn Sie Aufnahme und E/A-Überwachung täglich zu einer bestimmten Zeit ausführen möchten. 4.5.1 Aufnahmezeitplaneinstellungen Sie können unterschiedliche Überwachungszeitpläne für jede Kamera festlegen. Abbildung 4-28 Spanne 1 - Spanne 3: Hier können Sie unterschiedliche Aufnahmemodi pro täglichem Zeitrahmen festlegen.

  • Seite 75: E/A-Überwachungseinstellungen

    Erstanwender müssen zuerst das Remote ViewLog-Programm von der Software-DVD installieren. Zum Fernzugriff auf den GV-Videoserver muss der im Gerät integrierte ViewLog-Server aktiviert werden. Siehe 4.3.6 ViewLog-Server. Einzelheiten zur Verbindung mit dem GV-Video Server für die Wiedergabe finden Sie unter 5.2.2 Playback Using Remote ViewLog.

  • Seite 76: Netzwerk

    4.7 Netzwerk Dieser Abschnitt beschreibt einige grundlegende, aber wichtige Netzwerkkonfigurationen, die die Verbindung zwischen dem GV-Videoserver und einem TCP/IP-Netzwerk ermöglichen. 4.7.1 LAN Wählen Sie nach je nach Netzwerkumgebung statische IP-Adresse, DHCP oder PPPoE. Abbildung 4-30 [Netzwerkeinstellungen] Wählen Sie entsprechend Ihrer Netzwerkumgebung LAN oder WLAN. Richten Sie vor der Aktivierung von WLAN zuerst die WLAN-Konfiguration ein.
  • Seite 77 Administratormodus [Netzwerkeinstellungen] Dynamische IP-Adresse: Die Netzwerkumgebung verfügt über einen DHCP-Server. Diese Option sollte nur dann aktiviert werden, wenn Sie wissen, welche IP-Adresse der GV-Videoserver vom DHCP-Server erhalten wird, oder wenn Sie einen Domänennamen von einem DDNS-Dienstanbieter erhalten haben, der grundsätzlich mit der wechselnden IP-Adresse des Gerätes verknüpft ist.

  • Seite 78: Wlan - Client-Modus

    4.7.2 WLAN - Client-Modus zur Nutzung der WLAN-Funktion ist ein WLAN-USB-Adaptor erforderlich. Einzelheiten zu den unterstützten WLAN-Adaptern finden Sie im Anhang A. Abbildung 4-31 Netzwerktyp: Wählen Sie Ad-hoc oder Infrastruktur als Netzwerkmodus aus. Infrastruktur: Die Verbindung mit dem Internet erfolgt über einen Zugriffspunkt. Dieser Modus ermöglicht drahtlose Zugriffe auf das Internet oder auf freigegebenen Daten einer zuvor verkabelten Umgebung.
  • Seite 79 Administratormodus WEP (Wired Equivalent Privacy): Dies ist eine Datenverschlüsselungsmethode. Geben Sie bis zu vier WEP-Schlüssel im HEX- oder ASCII-Format ein. Wenn Sie das HEX-Format verwenden, achten Sie bitte darauf, dass nur die Ziffern 0 bis 9 und die Buchstaben A bis F sowie a bis f verwendet werden dürfen. WPAPSK-TKIP und WPA2PSK-TKIP: Geben Sie den WPA-PSK-Schlüssel (Pre- Shared Key) zur Datenverschlüsselung ein.

  • Seite 80: Erweitertes Tcp/Ip

    4.7.3 Erweitertes TCP/IP Dieser Abschnitt beschreibt die erweiterten TCP/IP-Einstellungen inklusive der Einstellungen des DDNS-Servers, HTTP-Ports, Streaming-Ports und UPnP. Abbildung 4-32 [Dynamische DNS-Server Einstellung] Das DDNS (Dynamic Domain Name System) bietet eine bequeme Möglichkeit, mit einer dynamischen IP-Adresse auf den GV-Videoserver zuzugreifen. DDNS weist dem GV- Videoserver einen Domänennamen zu, so dass der Administrator nicht immer wieder prüfen muss, ob die vom DHCP-Server oder Internetanbieter (bei einer xDSL-Verbindung) zugewiesene Adresse geändert wurde.
  • Seite 81 2. DDNS Anbieter: Wählen Sie den DDNS-Dienstanbieter, bei dem Sie sich angemeldet haben. 3. Hostname: Geben Sie den Hostnamen ein, der mit dem GV-Video Server verknüpft ist. Anwender des GeoVision-DDNS-Servers müssen dieses Feld nicht ausfüllen, da der Hostname automatisch vom System erkannt wird.

  • Seite 82: Umts

    4.7.4 UMTS UMTS ist eine Abkürzung für Universal Mobile Telephone System (universelles Mobiltelefonsystem). UMTS ist ein System zur Paket-basierten Breitband-Übertragung von Text, digitalisierter Sprache, Video und Multimediadaten der dritten Generation (3G), das Datenübertragungsraten bis zu 2 Megabit pro Sekunde bietet. UMTS bietet umfassende, geographisch unabhängige Dienste für Anwender von mobilen Computern und Telefonen.

  • Seite 83: Multicast

    Administratormodus IP-Adresse: Die IP-Adresse des GV-Videoservers wird nach der Aktivierung des UMTS-Dienstes angezeigt. Wenn Sie sich später erneut am GV-Videoserver anmelden möchten, müssen Sie diese IP-Adresse in Ihren Browser eingeben. Wenn Sie die UMTS-Verbindung mit einer dynamischen IP-Adresse nutzen, müssen Sie zunächst über die DDNS-Funktion eine Verknüpfung des Domänennamens mit der wechselnden IP-Adresse des GV-Videoservers abrufen.
  • Seite 84 Abbildung 4-34 Multicast Host Name: Benennen Sie den GV-Videoserver in einer Multicast-Gruppe. Multicast Info Update Zeitraum: Zum Einstellen der DAuer zwischen jeder Aktualisierung der Multicast-Streams. Multicast Data IP: Geben Sie die IP-Adresse zum Multicasting ein. Die Standard-IP- Adresse ist 224.1.1.2. Multicast Data Port: Geben Sie den Port zum Multicasting ein.

  • Seite 85: Ip-Filter

    Administratormodus 4.7.6 IP-Filter Der Administrator kann eine IP-Filterung einstellen, um Zugriffe auf den GV-Videoserver zu beschränken. Abbildung 4-35 So aktivieren Sie die IP-Filter-Funktion: 1. IP-Filter aktivieren: Diese Option aktiviert die IP-Filterfunktion. 2. Gefilterte IP-Adresse: Hier geben Sie die IP-Adresse ein, deren Zugriff unterbunden werden soll.

  • Seite 86: Verwaltung

    4.8 Verwaltung Dieser Abschnitt behandelt die Einstellung des Datums und der Uhrzeit, des USB- Massenspeichergerätes und des Benutzerkontos. Hier können Sie auch die Firmwareversion anzeigen lassen und bestimmte Systemoperationen ausführen. 4.8.1 Datums- und Zeiteinstellungen Datum- und Zeiteinstellungen werden zur Einblendung von Datum und Zeit (Zeitstempel) im Bild eingesetzt.
  • Seite 87 Administratormodus [Datum und Uhrzeit am Videoserver] Hier werden aktuelles Datum und aktuelle Uhrzeit des GV-Videoservers angezeigt. [Zeitzone] Hier legen Sie die Zeitzone für lokale Einstellungen fest. Wenn Sie Sommerzeit aktivieren wählen, wird die Uhrzeit des GV-Videoservers automatisch der Sommer-/Winterzeit angepasst. Zum Aktivieren der Sommer-/Winterzeitumstellung geben Sie Startzeit und Endzeit ein.

  • Seite 88: Gps-Karteneinstellungen

    4.8.2 GPS-Karteneinstellungen Beachten Sie, dass diese Funktion nur bei den Modellen GV-VS02 (Hardware-Version 2.0), GV-VS02A, GV-VS04A und GV-VS12 verfügbar ist. Der GV-Videoserver unterstützt das globale Positionsbestimmungssystem (GPS) zur aktiven Fahrzeugverfolgung und Positionsüberprüfung. Der Fahrzeugstandort wird über Google Maps verfolgt. Bevor Sie Google Maps verwenden können, müssen Sie sich anmelden und einen Google Maps API-Schlüssel beziehen.

  • Seite 89: Speichereinstellungen

    Administratormodus 4.8.3 Speichereinstellungen Auf der Basis des Linux ext3-Dateisystems unterstützt der GV-Videoserver externe USB- Massenspeichergeräte zur Video- und Audioaufzeichnung. Normalerweise sind USB- Massenspeichergeräte darauf ausgelegt, mit Windows-Betriebssystemen verwendet zu werden. Zur Nutzung müssen Sie die Geräte über die Speichereinstellungen entsprechend formatieren.
  • Seite 90 Sichere Tage (1 - 255): Hier legen Sie fest, wie lange die Dateien aufbewahrt werden sollen: 1 bis 255 Tage. Wenn die Optionen Sichere Tage und Überschreiben aktivieren gleichzeitig ausgewählt sind, entscheidet das System entsprechend des zuerst eintretenden Zustandes. Ein Beispiel: Wenn der Speicherplatz-Schwellwert vor Ablauf der Aufbewahrungstage erreicht ist, wird zuerst das Wiederbeschreiben ausgeführt.

  • Seite 91: Benutzerkonto

    Administratormodus 4.8.4 Benutzerkonto Sie können Benutzernamen und Kennwörter von Administrator, Gast und FTP- Serverbenutzer ändern. • Standard-Benutzername und -kennwort des Administratorkontos lauten admin. • Standard-Benutzername und -kennwort des Gastkontos lauten guest. Wenn sich Gäste ohne Eingabe von Benutzername und Kennwort anmelden können sollen, wählen Sie die Option Authentifizierung des Gästekontos deaktivieren.

  • Seite 92: Protokolldaten

    4.8.5 Protokolldaten Der Logdaten des Hochfahrens-Abschnitt enthält jede Startzeit des GV-Videoservers. Die Startzeit wird auf der Festplatte aufgezeichnet, sodass die Informationen nur verfügbar sind, wenn eine Festplatte am GV-Videoserver angeschlossen ist. Der System-Logdaten-Abschnitt enthält Auszüge, die von Kundendienstmitarbeitern zur Problemanalyse genutzt werden. Abbildung 4-40 4.8.6 Systemprotokoll Beachten Sie, dass diese Funktion nur bei den Modellen GV-VS02A (Firmware-Version...
  • Seite 93 Administratormodus 1. Erstanwender des Systemprotokolls klicken zum Erstellen einer Systemprotokolldatenbank (Dateizugriff) auf der angeschlossenen Festplatte zuerst auf Erstellen. Abbildung 4-41 Hinweis: Wenn Sie ein Systemprotokoll auf der Festplatte erstellt haben, können Sie Ihr Systemprotokoll durch erneutes Anklicken von Erstellen leeren. 2.

  • Seite 94: Werkzeuge

    Abbildung 4-43 [Hosteinstellung] Hier geben Sie einen beschreibenden Namen des GV-Videoservers ein. [Firmware Update] This field displays the firmware version of the GV-Video Server. [Systemeinstellung] Wenn Sie die Schaltfläche Werkseinstellung laden anklicken, werden die Werkseinstellungen des GV-Videoservers wiederhergestellt. Die Ready-LED an der Frontplatte erlischt.

  • Seite 95: Kapitel 5 Aufnahme Und Wiedergabe

    Aufnahme und Wiedergabe Kapitel 5 Aufnahme und Wiedergabe Der GV-Videoserver kann Video-/Audioaufnahmen direkt über das angeschlossene USB- Massenspeichergerät speichern. Sie können aufgenommene Dateien über das GV- System oder über das TCP/IP-Netzwerk wiedergeben. 5.1 Aufnahme So aktivieren Sie die Aufnahmefunktion: 1. Verbinden Sie das USB-Massenspeichergerät mit dem GV-Videoserver. Siehe 4.8.3 Speichereinstellungen.

  • Seite 96: Wiedergabe Über Usb-Massenspeichergerät

    5.2.1 Wiedergabe über USB-Massenspeichergerät Zur Wiedergabe von aufgezeichneten Dateien des GV-Videoservers können Sie ein USB- Massenspeichergerät an das GV-System anschließen. Während das GV-System unter einem Windows-Betriebssystem läuft, werden die Dateien mit dem GV-Videoserver im Linux-Dateisystem aufgezeichnet. Damit Windows mit diesen Dateien arbeiten kann, müssen Sie das Programm Ext2 Installable File System von der Software-DVD installieren.

  • Seite 97: Wiedergabe Mit Remote Viewlog

    Aufnahme und Wiedergabe 5.2.2 Wiedergabe mit Remote ViewLog Mit der Remote ViewLog-Funktion können Sie über das TCP/IP-Netzwerk Dateien wiedergeben, die mit dem GV-Videoserver aufgenommen wurden. Zur Fernwiedergabe muss der GV-Videoserver zuerst durch Aktivieren des ViewLog Server den Zugriff zulassen. Siehe 4.3.8 ViewLog-Server. 1.

  • Seite 98: Wiedergabe Von Gps-Strecken

    5.2.3 Wiedergabe von GPS-Strecken Über das GV-System können Sie GPS-Strecken vom GV-Videoserver zur Wiedergabe empfangen. Auch können das USB-Massenspeichergerät mit den GPS-Daten des GV- Systems zur Wiedergabe anschließen. Die folgenden Anweisungen beschreiben, wie Sie die GPS-Strecken vom GV-Videoserver über das Internet beziehen. Wenn Sie das USB-Massenspeichergerät zur Wiedergabe nutzen möchten, befolgen Sie zum Laden der Daten auf ViewLog zuerst die Anweisungen im Abschnitt 5.2.1 Wiedergabe über USB-Massenspeichergerät;...
  • Seite 99 Aufnahme und Wiedergabe 6. Klicken Sie zur Wiedergabe der GPS-Strecken auf die Tools (Werkzeuge)- Schaltfläche und wählen Sie Display GIS Windows (GIS-Fenster anzeigen). Erstanwender werden zur Bestätigung der Lizenzvereinbarung aufgefordert. Lesen Sie sich die Lizenzvereinbarungen durch, bevor Sie zum Fortfahren I understand and agree (Ich habe die Bedingungen verstanden und stimme ihnen zu) anklicken.

  • Seite 100: Wiedergabe Der Sommerzeitereignisse

    5.2.4 Wiedergabe der Sommerzeitereignisse Über das GV-System können Sie die während der Sommerzeit aufgenommenen Ereignisse vom GV-Videoserver empfangen und wiedergeben. Auch können das USB- Massenspeichergerät mit den aufgenommenen Dateien zur Wiedergabe an das GV- System anschließen. Die folgenden Anweisungen beschreiben, wie Sie die ausgenommenen Dateien vom GV- Videoserver über das Internet beziehen.

  • Seite 101: Kapitel 6 Erweiterte Anwendungen

    Das Kapitel beschreibt erweiterte Anwendungen. 6.1 Aktualisieren der Systemfirmware GeoVision gibt regelmäßig aktuelle Firmware auf der Website heraus. Die neue Firmware kann einfach über die Webschnittstelle oder die auf der Software-DVD befindliche IP Device Utility auf den GV-Videoserver geladen werden.

  • Seite 102: Nutzung Der Webschnittstelle

    6.1.1 Nutzung der Webschnittstelle 1. Klicken Sie im Fenster der Live-Ansicht auf die Systemmenü anzeigen-Schaltfläche (Nr. 11, Abbildung 3-2), wählen Sie Remoteeinstellung und klicken Sie auf die Firmware Upgrade (Firmware-Aktualisierung) -Registerkarte. Das folgende Dialogfenster wird angezeigt. Abbildung 6-1 2. Klicken Sie auf die Browser (Durchsuchen)-Schaltfläche, wählen Sie die auf Ihrem lokalen Computer gespeicherte Firmware-Datei (*.img) aus.

  • Seite 103: Nutzung Der Ip Device Utility

    Erweiterte Anwendungen 6.1.2 Nutzung der IP Device Utility Das IP Device Utility bietet eine direkte Möglichkeit zum Aktualisieren der Firmware auf mehreren GV-Videoservern. 1. Legen Sie die Software-DVD ein; wählen Sie IP Device Utility und befolgen Sie zur Installation des Programms die Anweisungen auf dem Bildschirm. 2.

  • Seite 104: Einstellungen Sichern Und Wiederherstellen

    5. Klicken Sie auf die Firmware Upgrade (Firmware-Aktualisierung) -Registerkarte. Das folgende Dialogfenster wird angezeigt. Abbildung 6-4 6. Klicken Sie auf die Browser (Durchsuchen)-Schaltfläche, wählen Sie die auf Ihrem lokalen Computer gespeicherte Firmware-Datei (*.img) aus. 7. Wenn Sie sämtliche GV-Videoserver in der Liste aktualisieren möchten, markieren Sie Upgrade all devices (Alle Videoserver aktualisieren).

  • Seite 105: Wiederherstellen Der Einstellungen

    Erweiterte Anwendungen 3. Klicken Sie auf die Firmware Upgrade (Export Einstellung) Schaltfläche. Das folgende Dialogfenster wird angezeigt. Abbildung 6-5 4. Klicken Sie zum Zuweisen eines Dateipfades auf die Browser (Durchsuchen)-Schaltfläche. 5. Geben Sie das Password (Passwort) ein; klicken Sie zum Speichern der Sicherungsdatei auf Firmware Upgrade (Export Einstellung).

  • Seite 106: Gps-Verfolgung

    6.3 GPS-Verfolgung Beachten Sie, dass diese Funktion nur bei den Modellen GV-VS02 (Hardware-Version 2.0), GV-VS02A, GV-VS04A und GV-VS12 verfügbar ist. Der GV-Videoserver unterstützt das globale Positionsbestimmungssystem (GPS) zur aktiven Fahrzeugverfolgung und Positionsüberprüfung. Der Fahrzeugstandort wird über Google Maps verfolgt. So verfolgen Sie die Position Ihres GV-Videoservers: 1.
  • Seite 107 Erweiterte Anwendungen 5. Klicken Sie zum Verfolgen des GV-Videoservers auf Google Maps auf Open (Öffnen). Eine Warnmeldung wird angezeigt. Abbildung 6-8 6. Rechtsklicken Sie auf die Warnmeldung und wählen Sie Allow Blocked Content (Blockierten Inhalt zulassen). Die Karte wird angezeigt. Das -Symbol zeigt den Standort des GV-Videoservers an.

  • Seite 108: Zurücksetzen Auf Die Werkseinstellungen

    6.4 Zurücksetzen auf die Werkseinstellungen Das Verfahren zur Wiederherstellung des GV-Videoservers auf die werkseitigen Standardeinstellungen kann zwischen den verschiedenen Modellen variieren; ebenso die Anzeigen der LEDs. Nutzen Sie zum Zurücksetzen auf die Standardeinstellungen die Reset- und Load Default-Tasten an der Vorderseite. Die Position der beiden Tasten entnehmen Sie bitte 1.6 Hardwarebeschreibung.

  • Seite 109: Überprüfung Des Wasserzeichens

    Erweiterte Anwendungen 6.5 Überprüfung des Wasserzeichens Beachten Sie, dass diese Funktion nur bei den Modellen GV-VS02A (Firmware-Version 1.01 oder aktueller), GV-VS04A und GV-VS12 (Firmware-Version V1.02 oder aktueller) verfügbar ist. Das Wasserzeichen ist eine verschlüsselte digitale Signatur, die während der Komprimierung im Video-Stream eingebettet wird und das Video ab dem Zeitpunkt der Erstellung schützt.

  • Seite 110: Das Fenster Der Wasserzeichen-Überprüfung

    6.5.3 Das Fenster der Wasserzeichen-Überprüfung Abbildung 6-10 Die Bedienelemente des Fensters: Bezeichnung Beschreibung Datei öffnen Öffnet die aufgenommene Datei. Erstes Einzelbild Ruft das erste Einzelbild der Datei auf. Wiedergabe Wiedergabe der Datei. Vorheriges Einzelbild Ruft das virherige Einzelbild der Datei auf. Nächstes Einzelbild Ruft das nächste Einzelbild der Datei auf.

  • Seite 111: Kapitel 7 Dvr-Konfigurationen

    GV-Systemversion 8.3.2 oder aktueller ist erforderlich. • Die maximale Anzahl von Verbindungen mit dem GV-Video Server beträgt 20. Wenn ein GV-System mit einem GV-Videoserver verbunden wird, werden bis zu 4 Verbindungen in Anspruch genommen. Wenn sich ein Anwender per Webbrowser mit einem GV-Videoserver verbindet, werden bis zu 2 Verbindungen in Anspruch genommen.

  • Seite 112: Ip-Kameras Einrichten

    7.1 IP-Kameras einrichten Gehen Sie wie folgt vor, um IP-Kameras im GV-System einzurichten: Klicken Sie im Hauptbildschirm auf die Konfigurieren-Schaltfläche, wählen Sie General Setting (Allgemeine Einstellungen), anschließend Camera / Audio Install (Kamera-/Audioinstallation), klicken Sie dann auf die Schaltfläche IP Kameras Einstellung.
  • Seite 113 DVR-Konfigurationen Geben Sie IP-Adresse, Benutzername und Kennwort des GV-Videoservers ein. Ändern Sie den HTTP-Standardport, sofern erforderlich. Wählen Sie GeoVision aus der Modell-Auswahlliste und wählen Sie GeoViso-Videoserver aus der Gerät- Auswahlliste. Das folgende Dialogfenster wird angezeigt. Abbildung 7-5 Klicken Sie zum Erkennen des GV-Videoservers auf die Rückfrage-Schaltfläche.
  • Seite 114 Videovorschau und Audioeinstellungen Wenn Sie die Vorschau eines Videos betrachten oder Audioeinstellungen ändern möchten, markieren Sie den gewünschten Server (siehe Abbildung 7-6) und wählen Vorschau & Audio Einstellung. Das folgende Dialogfenster wird angezeigt. Abbildung 7-7 [Ausgewählte Kamera vorschauen] Auswahlliste: Hier wählen Sie die gewünschte Kamera für die Live-Vorschau aus. Dual Stream Kanal für Aufnahme vor: Die Option ist nur dann verfügbar, wenn der Dual-Stream eingestellt ist.
  • Seite 115 DVR-Konfigurationen [Hardware komprimierte Datei Kontrolle] Hardware-komprimierte Daten von Video-IP-Geräten wie IP-Kamera, Videoserver und Compact DVR können direkt zu externen Servern übertragen werden, statt vom GV- System erneut komprimiert zu werden. Zu externen Servern zählen Center V2, Control Center und WebCam. Diese Funktion ist nützlich, wenn viele externe Server gleichzeitig auf das GV-System zugreifen.

  • Seite 116: Karteninhaberdaten Vom Videoserver Empfangen

    Klicken Sie auf die New (Neu)-Schaltfläche. Das folgende Dialogfenster wird angezeigt. Abbildung 7-9 Wählen Sie GV-Video Server aus der Typ-Auswahlliste, geben Sie einen beschreibenden Namen des Videoservers ein, wählen Sie die IP-Adresse des Videoservers aus der Adresse-Auswahlliste, wählen Sie anschließend die zu verknüpfende Kamera.

  • Seite 117: Fernüberwachung Mit Multi View

    DVR-Konfigurationen Bitte beachten Sie, dass die Karteninhaberdaten nicht in das Bild der verknüpften Kamera eingeblendet werden. Klicken Sie zum Anzeigen von Karteninhaberdaten auf die ViewLog-Schaltfläche, wählen System Log (Systemprotokoll) zum Anzeigen des Live Log-Browsers und klicken dann auf die Device (Gerät)-Registerkarte. Abbildung 7-10 Einzelheiten zu entsprechenden Einstellungen am GV-Videoserver finden Sie im Abschnitt Wiegand-Funktion unter 4.2.3 GPS/Wiegand.
  • Seite 118 4. Klicken Sie im Multi View-Fenster auf die Edit Host (Host bearbeiten)-Schaltfläche. Das Host bearbeiten-Fenster wird angezeigt. 5. Zur Erstellung eines Hosts klicken Sie auf die New (Neu)-Schaltfläche. Eine Gruppe muss angelegt werden, bevor Sie einen Host erstellen. 6. Wählen Sie GV-Videoserver aus der Gerät-Auswahlliste. Geben Sie Hostnamen, IP- Adresse, Benutzername und Kennwort des GV-Videoservers ein.

  • Seite 119: Fernüberwachung Mit E-Map

    DVR-Konfigurationen 7.4 Fernüberwachung mit E-Map Mit Remote E-Map können Sie an den GV-Videoserver angeschlossene Kameras und E/A-Geräte überwachen und verwalten. E-Map-Datei für den GV-Videoserver erstellen Mit dem E-Map-Editor können Sie eine elektronische Karte für Kameras und E/A-Geräte erstellen, die mit dem GV-Videoserver verbunden sind. Der E-Map-Editor ist in zwei Anwendungen verfügbar: Hauptsystem und E-Map-Server.
  • Seite 120 Einzelheiten zur Erstellung einer E-Map-Datei auf dem E-Map-Server finden Sie im Abschnitt „E-Map-Server“ im Kapitel 9 der Bedienungsanleitung auf der Software-DVD. Mit dem GV-Videoserver verbinden Je nach Speicherort der erstellten E-Map-Datei (GV-System, E-Map-Server oder Control Center) können die Schritte zum Öffnen des externen E-Map-Fensters leicht variieren. Nachstehend finden Sie ein Verbindungsbeispiel für den Fall, dass Sie die E-Map-Datei im GV-System gespeichert haben.

  • Seite 121: Kapitel 8 Cms-Konfigurationen

    Videoserver in den Zentralüberwachungsstationen Center V2, VSM und Dispatch Server. 8.1 Center V2 Das Center V2 kann die Kameras und E/A-Geräte, die mit dem GV-Video-Server verbunden sind, überwachen und verwalten. TCP/ IP TCP/IP GV-Video Server GV-Videoserver Videodaten Video Data Textdaten Text Data...
  • Seite 122 Wenn Sie definieren möchten, wie das empfangene Video bei Bewegungserkennung und Eingangsauslösung vom GV-Videoserver angezeigt wird, klicken Sie auf die Allgemeine Einstellungen-Schaltfläche und wählen System Configure (Systemkonfiguration). Das folgende Dialogfenster wird angezeigt. Abbildung 8-3 Kanal manuell schließen: Schließt die ausgelöste Kameraansicht manuell. Kanalansicht beim Bewegungsende automatisch abschalten: Schließt die ausgelöste Kameraansicht automatisch, wenn keine Bewegung mehr erkannt wird.

  • Seite 123: Vsm

    CMS-Konfigurationen 8.2 VSM Das VSM kann die Kameras und E/A-Geräte, die mit dem GV-Videoserver verbunden sind, überwachen und verwalten. TCP/IP TCP/ IP GV-Video Server GV-Videoserver Textdaten Text Data GV-Video Server GV-Videoserver Abbildung 8-4 Klicken Sie zum Einstellen eines zum Verbindungsaufbau mit dem GV-Videoserver geeigneten Ports auf Konfigurieren im Menü...

  • Seite 124: Dispatch Server

    8.3 Dispatch Server Der Dispatch Server kann die Kameras und E/A-Geräte, die mit dem GV-Videoserver verbunden sind, verwalten und an das Center V2 senden. TCP/IP TCP/ IP GV-Video Server GV-Videoserver Center V2 Center V2 Videodaten Video Data Text Data Textdaten...

  • Seite 125: Kapitel 9 Anschlüsse Der Hilfsgeräte

    Anschlüsse der Hilfsgeräte Kapitel 9 Anschlüsse der Hilfsgeräte 9.1 GV-VS02, GV-VS02A und GV-VS04A Der 16-polige Anschlussblock an der Rückseite bietet vier digitale Eingänge, vier Relaisausgänge, eine RS-485-Schnittstelle, eine Wiegand-Schnittstelle, eine GPS- Schnittstelle und einen Hilfsnetzanschluss. Sie können den Anschlussblock für Anwendungen wie Bewegungsmeldung, Ereignisbenachrichtigungen per E-Mail und FTP, Zentralüberwachung über Center V2 und VSM, PTZ-Steuerung, Wiegand-Kartenleser und viele weitere Funktionen nutzen.

  • Seite 126: Relaisausgang

    9.1.2 Relaisausgang Die Relaisausgänge können eine maximale Last von 5 Volt bedienen. In Kombination mit dem GV-Relay V2-Modul können höhere Lasten realisiert werden. Bitte entnehmen Sie der nachstehenden Abbildung und der nachstehenden Tabelle, wie das GV-Relay V2- Modul an den GV-Videoserver anzuschließen ist. Ausgangsgeräte 1 - 4 Output Devices 1-4 Abbildung 9-2...

  • Seite 127: Gv-Vs12

    Anschlüsse der Hilfsgeräte 9.2 GV-VS12 Aufgrund der Modellgröße verfügt das GV-VS12 über ein E/A-Kabel mit RJ-45- Anschluss zur erweiterten Verbindung mit zusätzlichen E/A-Geräten und PTZ-Kameras. An jeder Seite des Kabels befinden sich ein RJ-45-Anschluss und abgeschirmte Drähte. Legen Sie zuerst die gewünschten Drägte frei; schließen Sie die Hilfsgeräte entsprechend der nachstehenden Pinbelegung in Abschnitt 9.2.1 an die richtigen Drähte an.

  • Seite 128: Rs-232-Anschlussblock

    9.2.2 RS-232-Anschlussblock Der RS-232-Anschlussblock am GV-VS12 dient hauptsächlich dem Anschließen eines GPS-Moduls. TX RX RS232 Abbildung 9-4 Funktion GPS RX (Empfangen) GPS TX (Übertragen) Masse 5V-DC-Ausgang Hinweis: Zur Verbindung mit dem GV-VS12 müssen GPS RX am TX-Pin und GPS TX am RX-Pin angeschlossen sein.

  • Seite 129: Mobiltelefonverbidnung

    Mobiltelefonverbidnung Kapitel 10 Mobiltelefonverbindung Wenn Sie einen PDA, ein Smartphone oder 3G-fähiges Mobiltelefons verwenden, können Sie Live-Video-Streaming vom GV-Videoserver empfangen. In der folgenden Tabelle finden Sie GV-Mobiltelefonanwendungen, die vom GV-Videoserver unterstützt werden. Unterstützte Einstellungen am Handgerät Standardport Betriebssysteme GV-Videoserver Windows Mobile 5.0 und TCP/IP-Port: 10000 2003 für Pocket PC;...

  • Seite 130: Pda

    GView V2 sollte auf einem PDA mit Microsoft Windows Mobilte-Betriebssystem installiert werden. 1. Laden Sie Microsoft PDA Viewer V2 von http://www.geovision.com.tw/english/5_3.asp herunter und installieren Sie es auch dem Computer. 2. Befolgen Sie zum Abschluss der Installation die Anweisungen auf dem Bildschirm. Das Standardinstallationsverzeichnis ist C:\Microsoft PDA Viewer V2.

  • Seite 131: Verbindung Mit Gv-Videoserver

    Mobiltelefonverbidnung 10.1.3 Verbindung mit GV-Videoserver Sobald GView V2 auf Ihrem PDA installiert ist, können Sie es zur Überwachung Ihres GV- Videoservers nutzen. Stellen Sie sicher, dass der Drahtlos-LAN-Adapter Ihres PDA korrekt angeschlossen ist und Zugang zum Internet besteht. 1. Führen Sie GView V2 auf Ihrem PDA aus. Abbildung 10-1 2.

  • Seite 132: Wiedergabe Der Aufzeichnungen Vom Gv-Videoserver

    10.1.4 Wiedergabe der Aufzeichnungen vom GV-Videoserver Befolgen Sie zur Wiedergabe der Aufzeichnungen vom GV-Videoserver die nachstehenden Schritte: 1. Aktivieren Sie am GV-Videoserver den ViewLog-Server. Sie können den Verbindungsport 5552 beibehalten oder bei Bedarf anpassen. Einzelheiten finden Sie im Abschnitt 4.3.6 ViewLog-Server. 2.

  • Seite 133: Weitere Funktionen

    Mobiltelefonverbidnung 10.1.5 Weitere Funktionen Zusätzlich zur Echtzeitansicht und Wiedergabe bietet GView V2 diese Funktionen: Betrachtung / Steuerung der E/A-Geräte, PTZ-Steuerung, Anpassung der Bildqualität, Starten / Stoppen der Aufnahme. Klicken Sie auf dem Live-Ansicht-Bildschirm auf die Schaltflächen der gewünschten Funktionen in der Werkzeugleiste. Abbildung 10-4 Schaltfläche Beschreibung...
  • Seite 134 Zugriff auf die E/A-Geräte Nutzen Sie zum Zugreifen auf die angeschlossenen E/A-Geräte die Auswahlliste und wählen Sie die gewünschte Kamera; klicken Sie auf die -Schaltfläche. Die Schaltfläche des E/A-Moduls erscheint in der Werkzeugleiste. Abbildung 10-5 Die Ziffer in der Werkzeugleiste zeigt die Anzahl der angeschlossenen Module an. Klicken Sie zum Zugreifen auf ein E/A-Gerät auf die entsprechende Ziffer.
  • Seite 135 Mobiltelefonverbidnung Betrachten der durch den Eingang ausgelösten Ereignisse Alle Eingangsauslöser werde in der Alarmliste protokolliert. Klicken Sie zum Betrachten der Liste mit Auslöseereignissen auf die “I”-Schaltfläche (Abbildung 10-6). Abbildung 10-7 Erzwingen der Ausgänge Klicken Sie zum Erzwingen der angeschlossenen Ausgangsgeräte auf die “O”- Schaltfläche (Abbildung 10-6);...
  • Seite 136 Steuerung der PTZ-Kameras Wählen Sie zur Steuerung der PTZ-Kamera aus der Auswahlliste die gewünschte Kamera; klicken Sie dann im Live-Ansicht-Fenster auf (Abbildung 10-4). Abbildung 10-9 Schaltfläche Beschreibung Zum Zurückkehren auf die vorherige Seite anklicken. Nutzen Sie diese Taste zum Bewegen der PTZ-Kamera nach links, unten, oben und rechts.
  • Seite 137 Mobiltelefonverbidnung Betrachten des Kamerastatus Klicken Sie zum Betrachten des Kamerastatus im Live-Ansicht-Fenster auf die -Schaltfläche (Abbildung 10-4). Abbildung 10-10 Dieser Bildschirm zeigt den Status der Kameraaktivität. Drei Mitteilungen zeigen den aktuellen Kamerastatus an. Mitteilung Beschreibung Die Kamera ist eingeschaltet; es erfolgt keine Aufnahme. Normal Die Kamera ist ausgeschaltet.

  • Seite 138: Windows-Smartphone

    10.2.1 Installation von MSView V2 / V3 1. Laden Sie Microsoft Smaprtphone Viewer V2 oder Microsoft Smarphone Viewer V3 von der Seite http://www.geovision.com.tw/english/5_3.asp herunter und installieren Sie es auf dem Computer. 2. Befolgen Sie zum Abschluss der Installation die Anweisungen auf dem Bildschirm. Das Standardinstallationsverzeichnis ist C:\SmartPhone Viewer V2 bzw.
  • Seite 139 Mobiltelefonverbidnung 2. Klicken Sie auf Typ und dann auf Live. Abbildung 10-12 3. Geben Sie auf dem Anmeldungsbildschirm die IP-Adresse Ihres GV-Videoservers, den Portwert (Standardwert ist 10000), einen Benutzernamen und ein Kennwort ein. Klicken Sie anschließend auf Steuerung und wählen Sie Verbinden. Abbildung 10-13 4.

  • Seite 140: Wiedergabe Der Aufzeichnungen Vom Gv-Videoserver

    10.2.4 Wiedergabe der Aufzeichnungen vom GV-Videoserver Befolgen Sie zur Wiedergabe der Aufzeichnungen vom GV-Videoserver die nachstehenden Schritte: 1. Aktivieren Sie am GV-Videoserver den ViewLog-Server. Sie können den Verbindungsport 5552 beibehalten oder bei Bedarf anpassen. Einzelheiten finden Sie im Abschnitt 4.3.6 ViewLog-Server. 2.

  • Seite 141: Symbian-Smartphone

    So installieren Sie das mit dem Nokia S60 der 2ten und 3ten Edition kompatible SSView (Version 3): 1. Laden Sie Symbian Smartphone Viewer V3 von der Seite http://www.geovision.com.tw/english/5_3.asp herunter und installieren Sie es auf dem Computer. 2. Befolgen Sie zum Abschluss der Installation die Anweisungen auf dem Bildschirm.

  • Seite 142: Aktivierung Der Ssview V3-Funktion

    10.3.2 Aktivierung der SSView V3-Funktion Zur Aktivierung des externen Zugriffs auf den GV-Videoserver müssen Sie Unterstützt 3GPP, Msview V2, SSView V3 als Verbindungsart im Verbindungsvorlage-Feld auf der Videoeinstellungen-Seite auswählen. Einzelheiten dazu finden Sie im Abschnitt “Verbindungsvorlage” unter 4.1.2 Videoeinstellungen. 10.3.3 Verbindung mit dem GV-Videoserver Die folgenden Bedienschritte können je nach Modul leicht variieren: 1.

  • Seite 143: Schnellverbindung

    Mobiltelefonverbidnung 10.3.4 Schnellverbindung Die IP-Adressen der angeschlossenen Server können zum zukünfigten schnellen Verbindungsaufbau gespeichert werden. Drücken Sie zur Auswahl des gewünschten Servers die Tasten [<] und [>] an Ihrem mobilen Gerät. 10.3.5 Wiedergabe der Aufzeichnungen vom GV-Videoserver Befolgen Sie zur Wiedergabe der Aufzeichnungen vom GV-Videoserver die nachstehenden Schritte: 1.

  • Seite 144: Mobiltelefon

    10.4 3G-Mobiltelefon Sie können ein 3G-Mobiltelefon direkt zum Zugreifen auf den GV-Videoserver nutzen - dazu müssen Sie keine GV-Anwendung installieren. 10.4.1 Aktivierung der 3G-Mobiltelefonfunktion Zur Aktivierung des externen Zugriffs auf den GV-Videoserver müssen Sie Unterstützt 3GPP, MSView V2, SSView V3 als Verbindungsart im Verbindungsvorlage-Feld auf der Videoeinstellungen-Seite auswählen;...
  • Seite 145 Mobiltelefonverbidnung 3. Wählen Sie den gewünchten Kanal. Das zugehörige Echzeitbild wird angezeigt. Abbildung 10-21 Hinweis: Aktuell unterstützt die 3GPP-Anwendung keine externe Wiedergabe und E/A- Steuerung.

  • Seite 146: Technische Daten

    Technische Daten Video Modell GV-VS02 GV-VS02A GV-VS04A GV-VS12 NTSC, PAL Videonormen 2 Kanäle 4 Kanäle 2 Kanäle Videoeingang H.264, MPEG4 MPEG4 Komprimierung MJPEG 30 BpS pro Kanal 60 BpS gesamt bei zwei Kanälen; 120 BpS gesamt bei vier NTSC Kanälen Bildfrequenz (bei Full D1-Auflösung) 25 BpS pro Kanal;...

  • Seite 147: Netzwerk

    Technische Daten Netzwerk 10/100 Base-T Ethernet, 802.11b/g, 802.11n WLAN (optional), Schnittstellen Mobile Bandbreite: UMTS, EDGE etc. (optional) HTTP, TCP, UDP, SMTP, FTP, DHCP, NTP, UPnP, DynDNS, Protokolle Multicast Power over Ethernet IEEE 802.3af Power over Ethernet / PSE PoE-Standard Endfeld PoE-Stromversorgung Pro Port 48 VDC, 350 mA.
  • Seite 148 Umgebung Modell GV-VS02 GV-VS02A GV-VS04A GV-VS12 -10 bis 50 -20 bis 55°C / ℃ Betriebstemperatur 14 bis 122 °F -4 bis 131 °F 0 - 85 % relative Luftfeuchtigkeit (nicht kondensierend) Feuchtigkeit Physisch Modell GV-VS02 GV-VS02A GV-VS04A GV-VS12 123 x 106 x 25 mm / 174 x 145 x 40 mm / Abmessungen 4,84 x 4,17 x 0,98...

  • Seite 149: Anhang

    Anhang Anhang A. Unterstützter Drahtlos-LAN-USB-Adapter Folgende Modelle unterstützten diese Adapter: GV-VS02 (Firmware-Version 1.46 oder aktueller), GV-VS02A, GV-VS04A und GV-VS12. Verkäufer Modell D-Link DWL-G122 C1-Version Edimax EW-7318Ug Linksys WUSB54GC Hinweis: Linksys WUSB54GC-Ver. 3 wird nicht unterstützt. Folgende Modelle unterstützen diese Adapter: GV-VS02A (Firmware-Version 1.01 oder aktueller), GV-VS04A und GV-VS12.

  • Seite 150: Einstellungen Des Internet Explorer 8

    C. Einstellungen des Internet Explorer 8 Wenn Sie den Internet Explorer 8 nutzen, müssen Sie die folgenden Einstellungen vornehmen. 1. Stellen Sie die Sicherheit auf Mittelhoch (Standard) ein. 2. Aktivieren Sie Ausführung von bisher nicht verwendeten ActiveX-Steuerelementen ohne Eingabeaufforderung zulassen. 3.
