9.2 GV-VS12

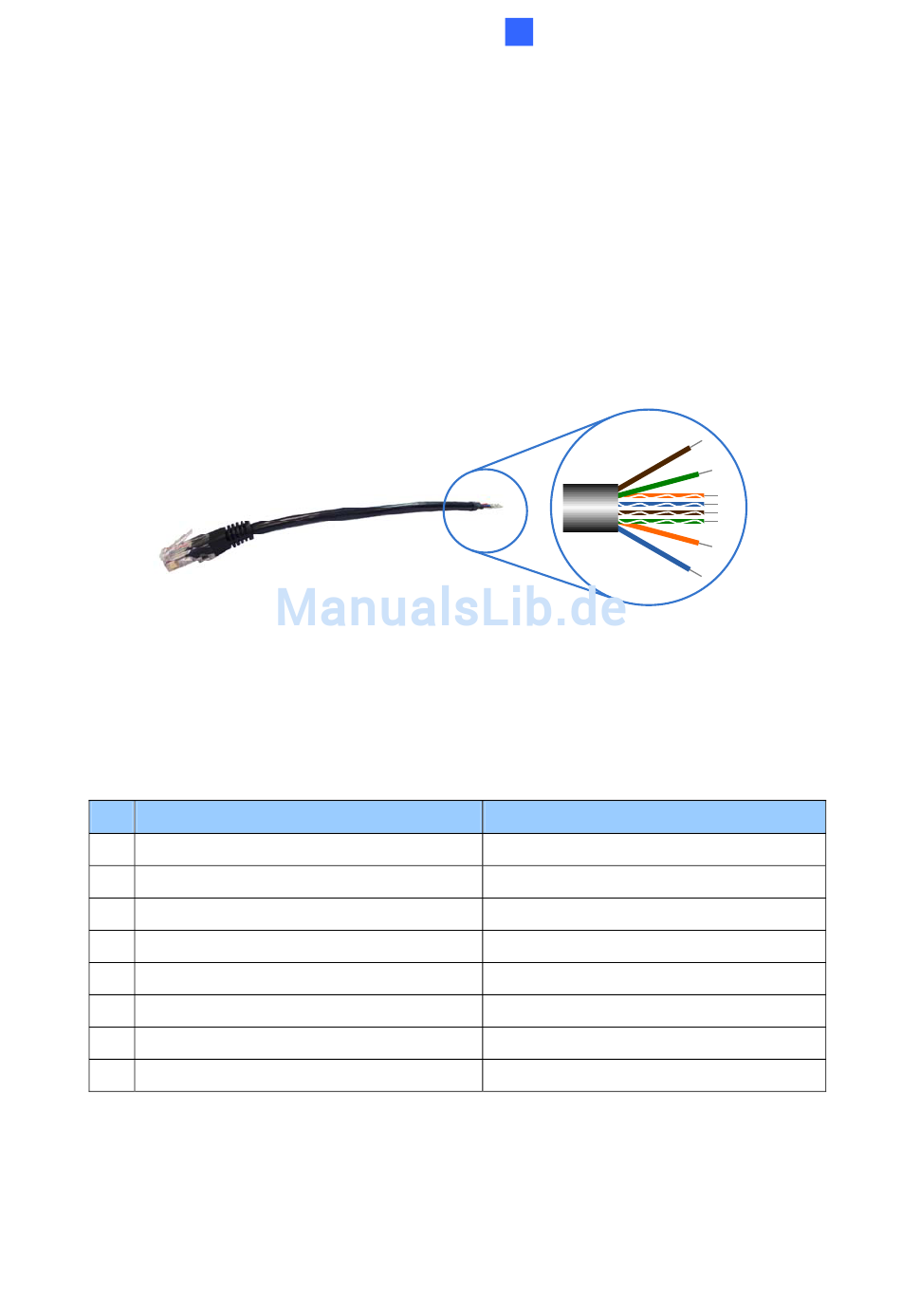

Aufgrund der Modellgröße verfügt das GV-VS12 über ein E/A-Kabel mit RJ-45-
Anschluss zur erweiterten Verbindung mit zusätzlichen E/A-Geräten und PTZ-Kameras.
An jeder Seite des Kabels befinden sich ein RJ-45-Anschluss und abgeschirmte Drähte.
Legen Sie zuerst die gewünschten Drägte frei; schließen Sie die Hilfsgeräte entsprechend
der nachstehenden Pinbelegung in Abschnitt 9.2.1 an die richtigen Drähte an. Stecken Sie
dannden RJ-45-Anschluss in den E/A- / PTZ-Port des GV-VS12 (Nr. 4, Abbildung 1-9).
9.2.1 Pinbelegung
Die nachstehende Tabelle listet die Pinbelegung der abgeschirmten Drägte des E/A-
Kabels it RJ-45-Anschluss auf.
Pin Draht
1
Braun
2
Weiß mit braunem Streifen
3
Weiß mit grünem Streifen
4
Weiß mit blauem Streifen
5
Blau
6
Grün
7
Orange
8
Weiß mit orangefarbenem Streifen
Anschlüsse der Hilfsgeräte
9
Abbildung 9-3
Funktion
Digitaler Ausgang 1
Digitaler Ausgang 2
Masse
Digitaler Eingang 1
Digitaler Eingang 2
Masse
RS -485-
RS-485 +
119
