FRont- og bagsIDELayoUt

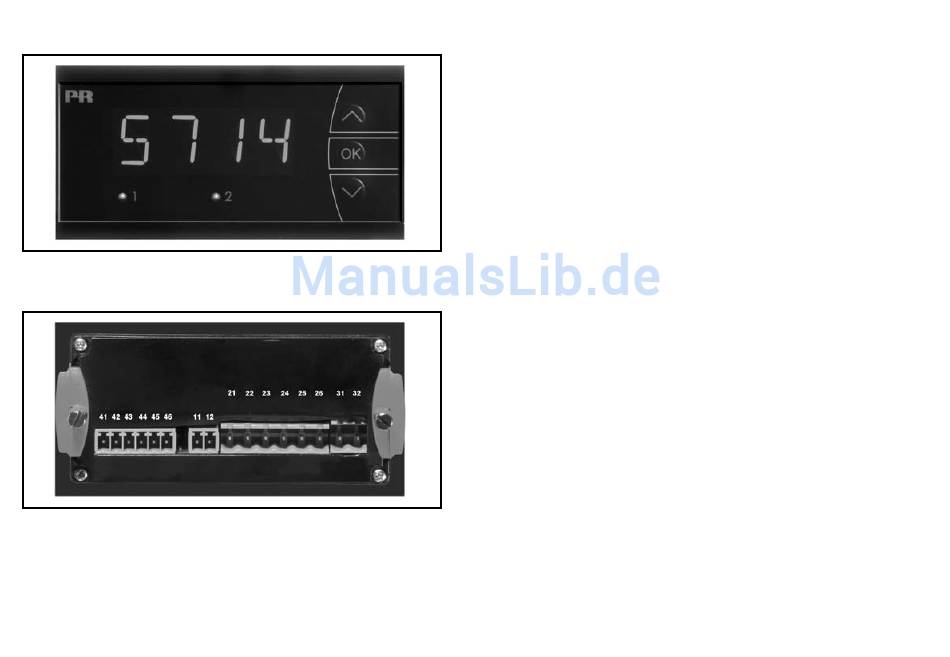

Billede 1: 5714 set fra fronten
Billede 2: 5714 set fra bagsiden.
6
PRogRammERbaRt LED-InstRUmEnt
PREvIEw 5714
• 4-cifret 14-segment LED-display
• Indgang for mA, V, potentiometer, RTD og TC
• 2 relæer og analog udgang
• Universel forsyningsspænding
• Programmerbar via fronttaster

anvendelse:

• Instrument til digital visning af strøm- / spændings- / temperatur- eller 3-leder
potentiometersignaler.
• Styring af procesforløb med 2 sæt potentialefri skiftekontakter og analog
udgang.
• Til lokal visning i ekstreme vådrumsmiljøer med påmonteret specialdesingnet
frontafdækning.

teknisk karakteristik:

• 4-cifret LED-display med 13,8 mm 14-segment cifre. Max. displayvisning
-1999...9999 med fri kommaplacering og relæ ON- / OFF-indikering.
• Med funktionstasterne på instrumentets front kan alle driftsparametre tilpas-
ses enhver applikation.
• PReview 5714 kan leveres færdigkonfigureret efter specifikation, klar til styring /
visualisering af et procesforløb.
• Via menupunkt kan hjælpetekster vælges på 8 sprog.
• For relæudgangene er tiden til test af installationen minimeret via et menu-
punkt, hvor hvert enkelt relæ kan aktiveres / deaktiveres uafhængigt af ind-
gangssignalet.

montage / installation:

• Designet for panelmontage i tavlefront. En inkluderet gummipakning skal
monteres mellem udskæringshul og displayfront for opnåelse af tæthedsgrad
IP65 (NEMA 4X). En specialdesignet stænktæt afdækning til ekstra beskyt-
telse leveres som ekstraudstyr.
