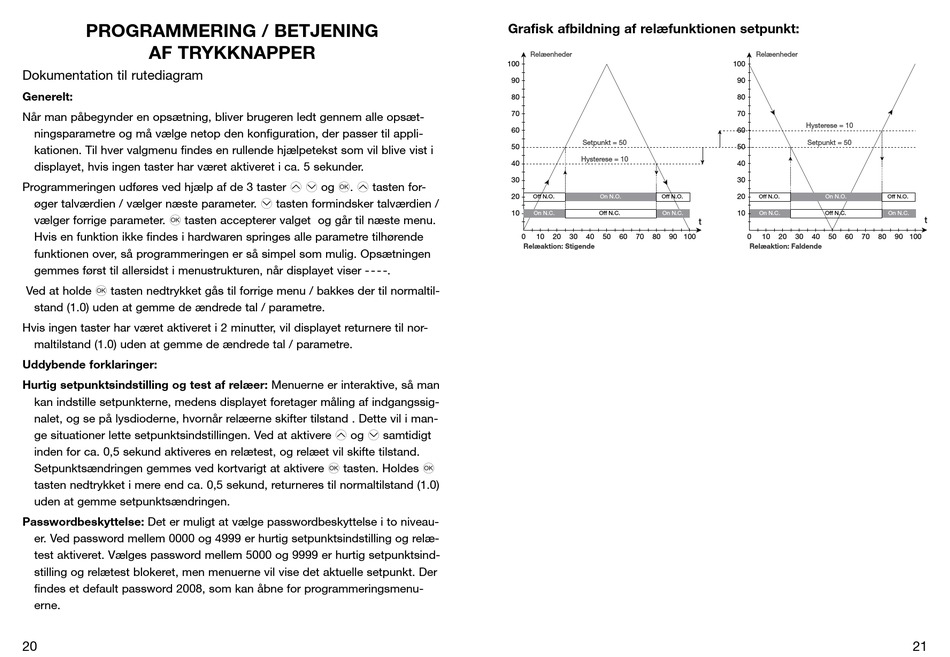

PRogRammERIng / bEtjEnIng
aF tRyKKnaPPER
Dokumentation til rutediagram
generelt:
Når man påbegynder en opsætning, bliver brugeren ledt gennem alle opsæt-
ningsparametre og må vælge netop den konfiguration, der passer til appli-
kationen. Til hver valgmenu findes en rullende hjælpetekst som vil blive vist i
displayet, hvis ingen taster har været aktiveret i ca. 5 sekunder.
Programmeringen udføres ved hjælp af de 3 taster
øger talværdien / vælger næste parameter.
vælger forrige parameter. tasten accepterer valget og går til næste menu.
3
Hvis en funktion ikke findes i hardwaren springes alle parametre tilhørende
funktionen over, så programmeringen er så simpel som mulig. Opsætningen
gemmes først til allersidst i menustrukturen, når displayet viser - - - -.
Ved at holde tasten nedtrykket gås til forrige menu / bakkes der til normaltil-
3
stand (1.0) uden at gemme de ændrede tal / parametre.
Hvis ingen taster har været aktiveret i 2 minutter, vil displayet returnere til nor-
maltilstand (1.0) uden at gemme de ændrede tal / parametre.
Uddybende forklaringer:
hurtig setpunktsindstilling og test af relæer: Menuerne er interaktive, så man
kan indstille setpunkterne, medens displayet foretager måling af indgangssig-
nalet, og se på lysdioderne, hvornår relæerne skifter tilstand . Dette vil i man-
ge situationer lette setpunktsindstillingen. Ved at aktivere
inden for ca. 0,5 sekund aktiveres en relætest, og relæet vil skifte tilstand.
Setpunktsændringen gemmes ved kortvarigt at aktivere
tasten nedtrykket i mere end ca. 0,5 sekund, returneres til normaltilstand (1.0)
uden at gemme setpunktsændringen.
Passwordbeskyttelse: Det er muligt at vælge passwordbeskyttelse i to niveau-
er. Ved password mellem 0000 og 4999 er hurtig setpunktsindstilling og relæ-
test aktiveret. Vælges password mellem 5000 og 9999 er hurtig setpunktsind-
stilling og relætest blokeret, men menuerne vil vise det aktuelle setpunkt. Der
findes et default password 2008, som kan åbne for programmeringsmenu-
erne.
20
og . tasten for-
1 2 3 1
tasten formindsker talværdien /
2
og samtidigt
1 2
tasten. Holdes
3 3
grafisk afbildning af relæfunktionen setpunkt:
Relæenheder
100
90
80
70
60
Setpunkt = 50
50
Hysterese = 10
40
30
20
Off N.O. On N.O. Off N.O.
10
On N.C. Off N.C. On N.C.
0 10 20 30 40 50 60 70 80 90 100
Relæaktion: stigende
Relæenheder
100
90
80
70
Hysterese = 10
60
Setpunkt = 50
50
40
30
20
Off N.O. On N.O.
10
On N.C. Off N.C.
t
0 10 20 30 40 50 60 70 80
Relæaktion: Faldende
Off N.O.
On N.C.
t
90 100
