Zerlegung des systems 4000

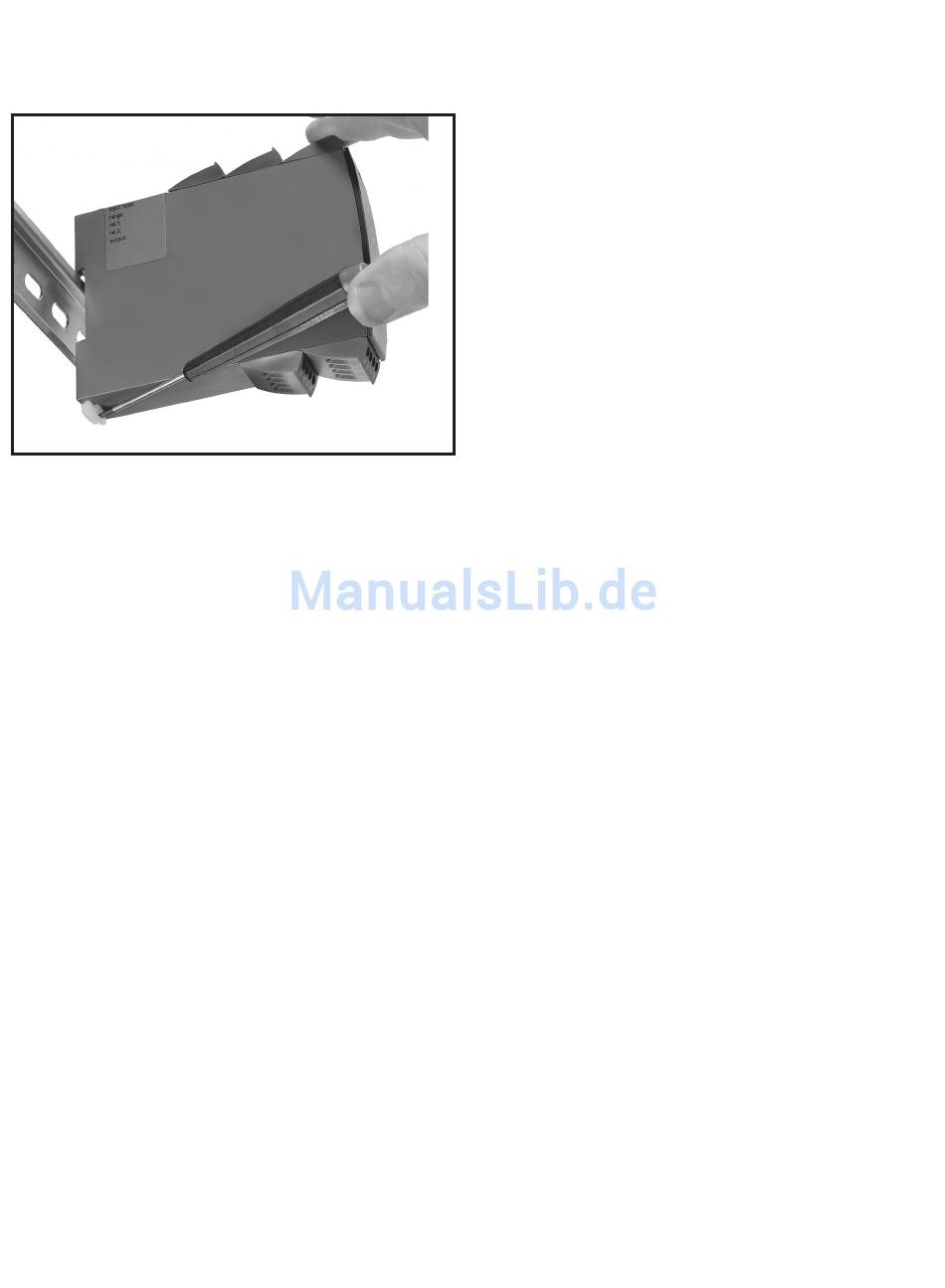

Abbildung 1:
Das Gerät wird von der DIN-Schiene gelöst, indem man den unteren Verschluss löst.
Wenn die Front LED rot leuchtet oder 4511/4501 Display zeigt AO.ER an
Der 4179 ist mit einem hohen Sicherheitsniveau konzipiert worden. Daher misst das Gerät kontinuierlich den Ausgangsstrom.
Wenn bei der Konfiguration „S4-20" ausgewählt wird, und wenn der Ausgangsstrom auf 0 mA fällt, wird auf dem Display
4511/4501 "AO.ER" angezeigt und die LED auf der Vorderseite leuchtet rot auf. (Ein Ausgang von 0 mA kann durch eine
offene Ausgangsschleife verursacht werden). Der Fehlermodus kann zurückgesetzt werden, indem das Gerät aus- und wieder
eingeschaltet wird oder indem die Menüschritte befolgt werden.
6
4179V100-DE
