PR electronics 5714 Produkthandbuch

PR electronics 5714 Produkthandbuch

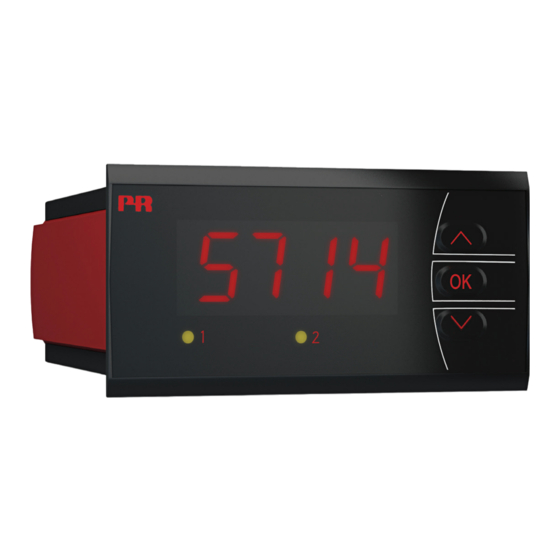

Programmierbare led anzeige
Vorschau ausblenden Andere Handbücher für 5714:

Werbung

Produkthandbuch
5714
Programmierbare LED Anzeige
TEMPERATUR
|
EX- SCHNITTSTELLEN
Nr. 5714V10 4 - DE
A b S eriennr. : 121496 0 01 (A+B)
1310770 01 (C+D)
|
KOMMUNIKATIONSSCHNITTSTELLEN
PERFORMANCE
|
MULTIFUNKTIONAL
|
TRENNER
MADE
SMARTER
|
ANZEIGEN

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PR electronics 5714

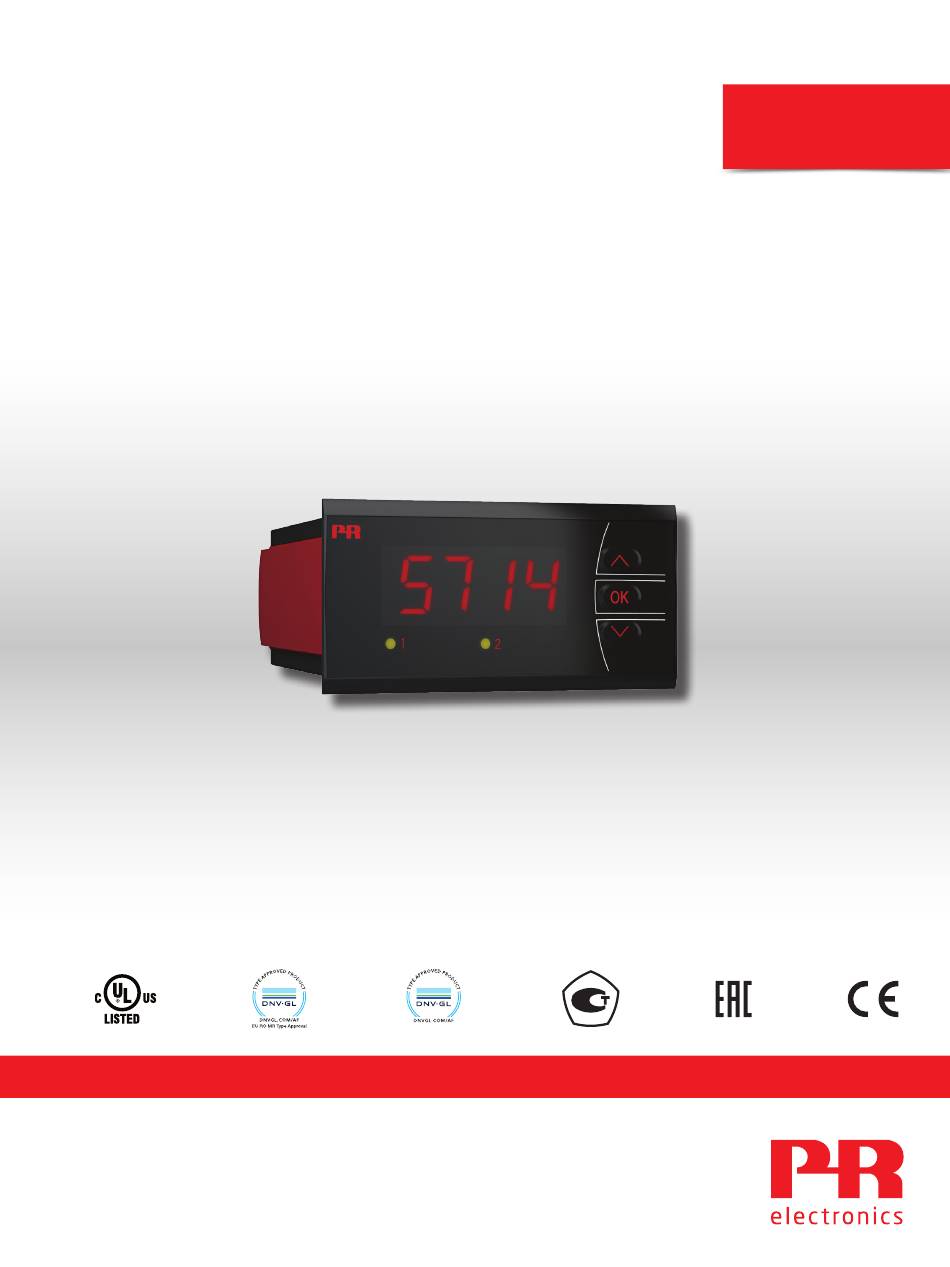

  • Seite 1 PERFORMANCE MADE SMARTER Produkthandbuch 5714 Programmierbare LED Anzeige TEMPERATUR EX- SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN Nr. 5714V10 4 - DE A b S eriennr. : 121496 0 01 (A+B) 1310770 01 (C+D)
  • Seite 2: Die 6 Grundpfeiler Unseres Unternehmens

    Gesamtkosten. Es ist eine vertikale und horizontale Anordnung der Trenner möglich; die Einheiten können direkt und ohne Luftspalt eingebaut werden. Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung.
  • Seite 3: Inhaltsverzeichnis

    Programmierbare LED Anzeige 5714 Inhaltsverzeichnis Warnung....................
  • Seite 4: Warnung

    ESD-sicheren Verhältnisse durchgeführt werden: LICHE Fehlersuche im Gerät. SPANNUNG Reparaturen des Gerätes dürfen nur von PR electronics A/S vorgenommen werden. Zeichenerklärungen Dreieck mit Ausrufungszeichen: Das Handbuch ist sorgfältig durchzulesen vor Montage und Inbetriebnahme des Gerätes, um schweren Verletzungen oder mechanischer Zerstörung zu vermeiden.
  • Seite 5: Umgebungsbedingungen

    Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch direkt mit PR electronics GmbH, www.prelectronics.de Kontakt aufnehmen. Die Installation und der Anschluss des Gerätes haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes bez.
  • Seite 6: Front- Und Rückseiten-Layout

    Front- und Rückseiten-Layout Bild 1: Front der 5714 Bild 2: Rückseite der 5714 5714V104-DE...
  • Seite 7: Applikation

    Montage • Um die Schutzart IP65 (Typ 4X) beim Fronttafeleinbau zu erhalten, muss die mitgelieferte Dichtung zwischen dem Ausschnitt und dem Display montiert werden. Als Zubehör für das 5714 ist ein speziell entwickeltes Spritzwassergeschütztes Gehäuse für extremen Einsatzbedingungen erhältlich. 5714V104-DE...
  • Seite 8: Verwendung

    Verwendung Eingangssignale: Strom Poten- WTH & Lin R - Verbindung, Leiter tiometer Span- nung Ausgangssignale: 2 Relais Analog, 0/4...20 mA Versorgung: 21,6...253 VAC oder 19,2...300 VDC 5714V104-DE...
  • Seite 9: Bestellangaben

    Bestellangaben Version 5714 Standard 2 Relais Analogausgang Analogausgang und 2 Relais NB: Das Spritzwassergeschützte Gehäuse bitte gesondert bestellen (Nr. 8335). Technische Daten Umgebungsbedingungen Umgebungstemperaturspanne ......-20°C bis +60°C Kalibrierungstemperatur .
  • Seite 10 Grundwerte Eingangsart Grundgenauigkeit Temperaturkoeffizient ≤ ±4 μA ≤ ±0,4 μA / °C Volt ≤ ±20 μV ≤ ±2 μV / °C Pt100 ≤ ±0,2°C ≤ ±0,01°C / °C Lin. Widerstand ≤ ±0,1°Ω ≤ ±0,01 Ω / °C Potentiometer ≤ ±0,1°Ω ≤...
  • Seite 11: Stromeingang

    WTH-, linearer Widerstands- und Potentiometereingang Eingangsart Min. Wert Max. Wert Norm Pt10...Pt1000 -200°C +850°C IEC 60751 Ni50...Ni1000 -60°C +250°C DIN 43760 Cu10...Cu100 -200°C +260°C α = 0.00427 Lin. R 0 Ω 10000 Ω Potentiometer 10 Ω 100 kΩ Eingang für WTH-Typen: Pt10, Pt20, Pt50, Pt100, Pt200, PT250, Pt300, Pt400, Pt500, Pt1000 Ni50, Ni100, Ni120, Ni1000, Cu10, Cu20, Cu50, Cu100 Max.
  • Seite 12: Fühlerfehlererkennung / Fühlerfehlererkennung Ausserhalb Des Bereichs

    DNV-GL, Ships & Offshore ......Standard for Certification No. 2.4 Fühlerfehlererkennung / Fühlerfehlererkennung ausserhalb des Bereichs Sensorfehler Prüfung der 5714 Varianten Variante Konfiguration Fühlerfehlererkennung...
  • Seite 13 Außerhalb des Bereichs Anzeige (IN.LO, IN.HI): Bei verlassen des gewählten Bereichs des A/D Wandlers oder des Polynoms. Eingang Bereich Anzeige Grenze IN.LO < -25 mV 0...1 V / 0,2...1 V IN.HI > 1,2 V VOLT IN.LO < -25 mV 0...10 V / 2...10 V IN.HI >...
  • Seite 14: Anschlüsse

    Anschlüsse Eingänge: WTH & Lin R, 2-Leiter WTH & Lin R, 3-Leiter WTH & Lin R, 4-Leiter 41 42 43 44 45 46 41 42 43 44 45 46 41 42 43 44 45 46 2-Draht-Messumformer Strom 41 42 43 44 45 46 41 42 43 44 45 46 41 42 43 44 45 46 Spannung...
  • Seite 15: Blockdiagramm

    Blockdiagramm 5714V104-DE...
  • Seite 16 Power up Schnelleinstellung von Sollwert und Relais Test F. S ET SETP 1 Sollwert ansteigend 2 Sollwert fallend REL1 -1999 3 Speichern und Menü verlassen REL2 9999 1 und 2 gleichzeitig drücken = Relais Zustand ändern 50. 0 /OFF PASS DEC.
  • Seite 17: Flussdiagramm

    Flussdiagramm Wenn für eine Dauer von 2 Minuten keine Taste betätigt wird, kehrt die Anzeige auf den Menüpunkt 1.0 zurück. Eventuelle Änderungen in der Konfiguration werden nicht gespeichert. 1 Wert erhöhen / nächsten Parameter wählen. 2 Wert herabsetzen / vorherigen Parameter wählen. 3 Parameter übernehmen uznd nächsten Menü...
  • Seite 18: Die Laufschrift

    Die Laufschrift Anzeige im Normal Zustand xxxx, Hardwarefehler: DI.HI SE.BR --> SENSOR DRAHTBRUCH xxxx --> ANZEIGE AUSLESEN HIGH SE.SH --> SENSOR KURZSCHLUSS REL.U IN.HI --> EINGANG UEBERSCHREITUNG IN.LO --> EINGANG UNTERSCHREITUNG PERC --> RELAISEINSTELLUNG IN PROZENT 9.9.9.9 --> ANZEIGE UEBERSCHREITUNG DISP -->...
  • Seite 19 REL1 O.LO --> RELAIS 1 GESPERRT xxxx --> ANZEIGE WERT FUER AUSGANG LOW --> EINGABE SETUP RELAIS 1 O.HI SKIP --> UEBERSPRINGE SETUP RELAIS 1 xxxx --> ANZEIGE WERT FUER AUSGANG HIGH SETP xxxx --> RELAIS SCHALTPUNKT O.ERR 23 mA -->...
  • Seite 20: Konfiguration / Bedienung Der Funktionstasten

    Konfiguration / Bedienung der Funktionstasten Dokumentation für das Funktionsdiagramm Grundsätzliches Bei der Konfiguration der Anzeige werden Sie durch alle Parameter geleitet. Sie können die für die Applikation benötigten Einstellungen auswählen. In jedem Menüpunkt erscheint im Display automatisch ein Lauftext als Hilfe, wenn Sie die Funktionstasten für 5 Sekunden nicht betätigen.
  • Seite 21: Graphische Abbildung Der Relaisfunktion Sollwert

    Graphische Abbildung der Relaisfunktion Sollwert Relaiseinheiten Relaiseinheiten Hysterese = 10 Sollwert = 50 Sollwert = 50 Hysterese = 10 Off N.O. On N.O. Off N.O. Off N.O. On N.O. Off N.O. On N.C. On N.C. On N.C. On N.C. Off N.C. Off N.C.
  • Seite 22: Dokumentenverlauf

    Dokumentenverlauf Die folgende Liste enthält Anmerkungen zum Versionsverlauf dieses Dokuments. Rev.-ID Datum Bemerkungen 19/33 Relaisdaten aktualisiert, Diagramm mit Belastungswiderstandswerten hinzugefügt. EU RO Marine-Zulassung hinzugefügt. 5714V104-DE...
