im Handbuch vertraut sind und diese befolgen.
Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, sollte man mit dem Händler vor Ort Kontakt
aufnehmen. Sie können aber auch direkt mit PR electronics GmbH, www.prelectronics.de Kontakt aufnehmen.
Die Installation und der Anschluss des Gerätes haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes
bez. der Installation elektrischer Apparaturen zu erfolgen, u.a. bezüglich Leitungsquerschnitt, (elektrischer) Vor-Absicherung
und Positionierung.
Eine Beschreibung von Eingangs- / Ausgangs- und Versorgungsanschlüssen befindet sich auf dem Blockschaltbild und auf
dem seitlichen Schild.
Für Geräte, die dauerhaft an eine gefährliche Spannung angeschlossen sind, gilt:
Die maximale Größe der Vorsicherung beträgt 10 A und muss zusammen mit einem Unterbrecherschalter leicht
zugänglich und nahe am Gerät angebracht sein. Der Unterbrecherschalter soll derart gekennzeichnet sein, dass kein
Zweifel darüber bestehen kann, dass er die Spannung für das Gerät unterbricht.
Die ersten beiden Ziffern der Seriennummer geben das Produktionsjahr an.
UL-Einbauvorschriften
Für anwendung auf eine ebene Flache eines Typ 1 Gehäuses
Nur 60/75°C Kupferleiter anwenden
Schutzart (nur Front) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Typ 4X, UL50E
Max. Umgebungstemperatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60°C
Max. Leitungsquerschnitt, Klemme 41...46 . . . . . . . . . . . . . . . . . . . . AWG 30-16
Max. Leitungsquerschnitt, übrige . . . . . . . . . . . . . . . . . . . . . . . . . . AWG 30-12
UL Dateinummer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E248256
Kalibrierung und Justierung
Während der Kalibrierung und Justierung sind die Messung und der Anschluss externer Spannungen entsprechend diesem
Handbuch auszuführen, und der Techniker muss hierbei sicherheitsmäßig einwandfreie Werkzeuge und Instrumente benutzen.
Bedienung im Normalbetrieb
Das Bedienungspersonal darf die Geräte nur dann einstellen oder bedienen, wenn diese auf vertretbare Weise in Schalttafeln
o. ä. fest installiert sind, so dass die Bedienung keine Gefahr für Leben oder Material mit sich bringt. D. h., es darf keine Gefahr
durch Berührung bestehen, und das Gerät muss so plaziert sein, dass es leicht zu bedienen ist.
Reinigung
Das Gerät darf in spannungslosem Zustand mit einem Lappen gereinigt werden, der mit destilliertem Wasser leicht
angefeuchtet ist.
Haftung
In dem Umfang, in welchem die Anweisungen dieses Handbuches nicht genau eingehalten werden, kann der Kunde PR
electronics gegenüber keine Ansprüche geltend machen, welche ansonsten entsprechend der eingegangenen
Verkaufsvereinbarungen existieren können.

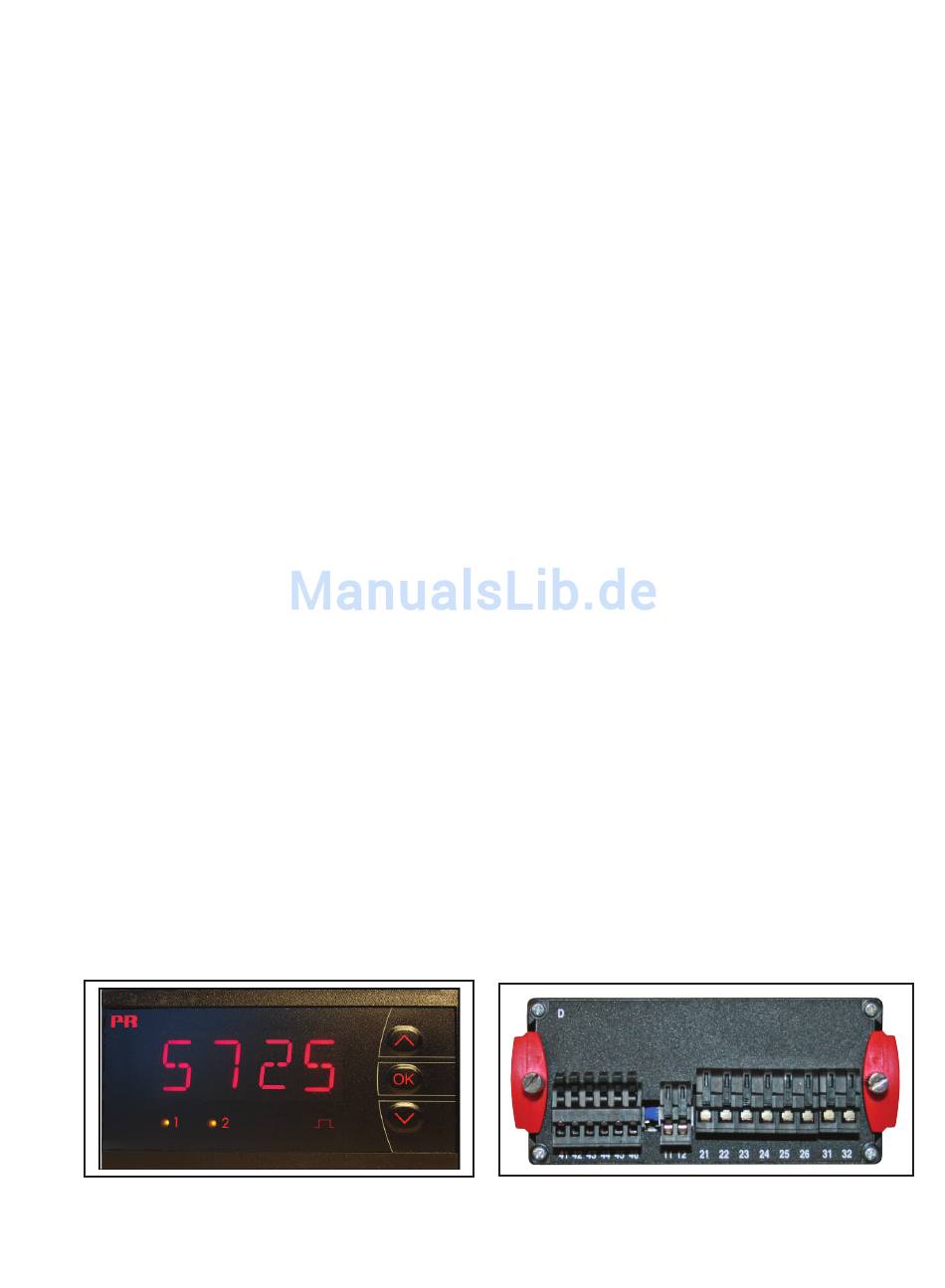

Bild 1: Front der 5725.
Front- und Rückseiten-Layout
Bild 2: Back of 5725.
5725V103-DE
