KALIBRERING OG JUSTERING:

Under kalibrering og justering skal måling og tilslutning af eksterne spændinger
udføres i henhold til denne manual, og teknikeren skal benytte sikkerheds-
mæssigt korrekte værktøjer og instrumenter.
BETJENING UNDER NORMAL DRIFT:
Operatører må kun indstille eller betjene modulerne, når disse er fast installeret
på forsvarlig måde i tavler el. lignende, så betjeningen ikke medfører fare for liv
eller materiel. Dvs., at der ikke er berøringsfare, og at modulet er placeret, så det
er let at betjene.
RENGØRING:
Modulet må, i spændingsløs tilstand, rengøres med en klud let fugtet med
destilleret vand eller sprit.
ANSVAR:
I det omfang, instruktionerne i denne manual ikke nøje er overholdt, vil kunden
ikke kunne rette noget krav, som ellers måtte eksistere i henhold til den indgåede
salgsaftale, mod PR electronics A/S.
4
INDSTILLING AF DIP-SWITCHE
OG VISNING AF TILSLUTNINGER PÅ
SYSTEM 5500
På billede 1 er vist hvordan det er muligt at ændre DIP-switch konfigurationen.
Desuden ses tilslutningen til Opto Link 5901 på 5511 modulet.
På billede 2 ses tilslutningsstikket til programmeringsenheden Loop Link 5905.

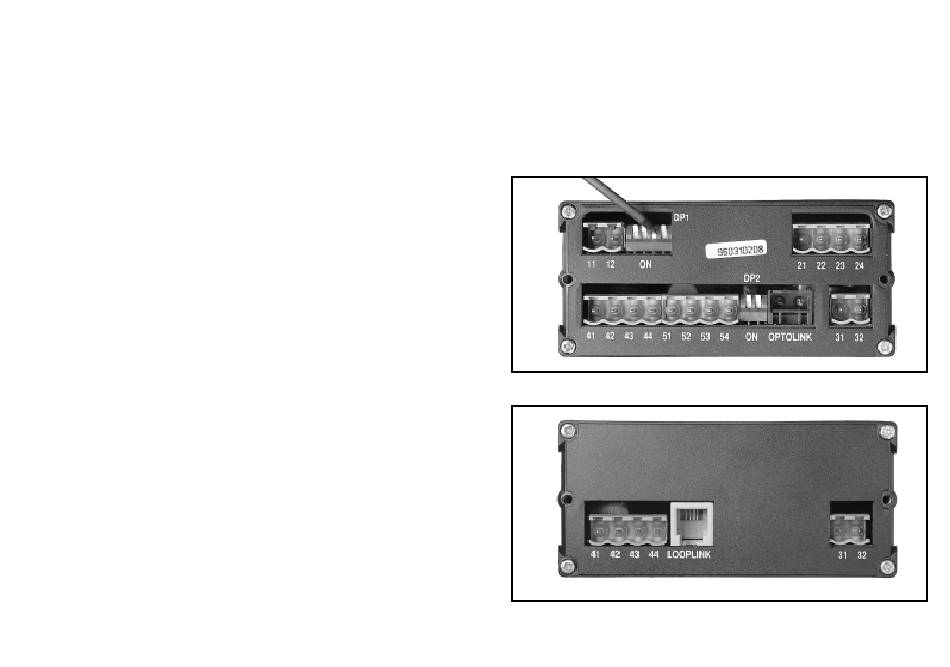

Billede 1: Indstilling af DIP-switche og visning af forbindelser.
Billede 2: Loop Link stik til programmeringsenheden 5905.
