Gerätebeschreibung - Schnellübersicht
Rückansicht

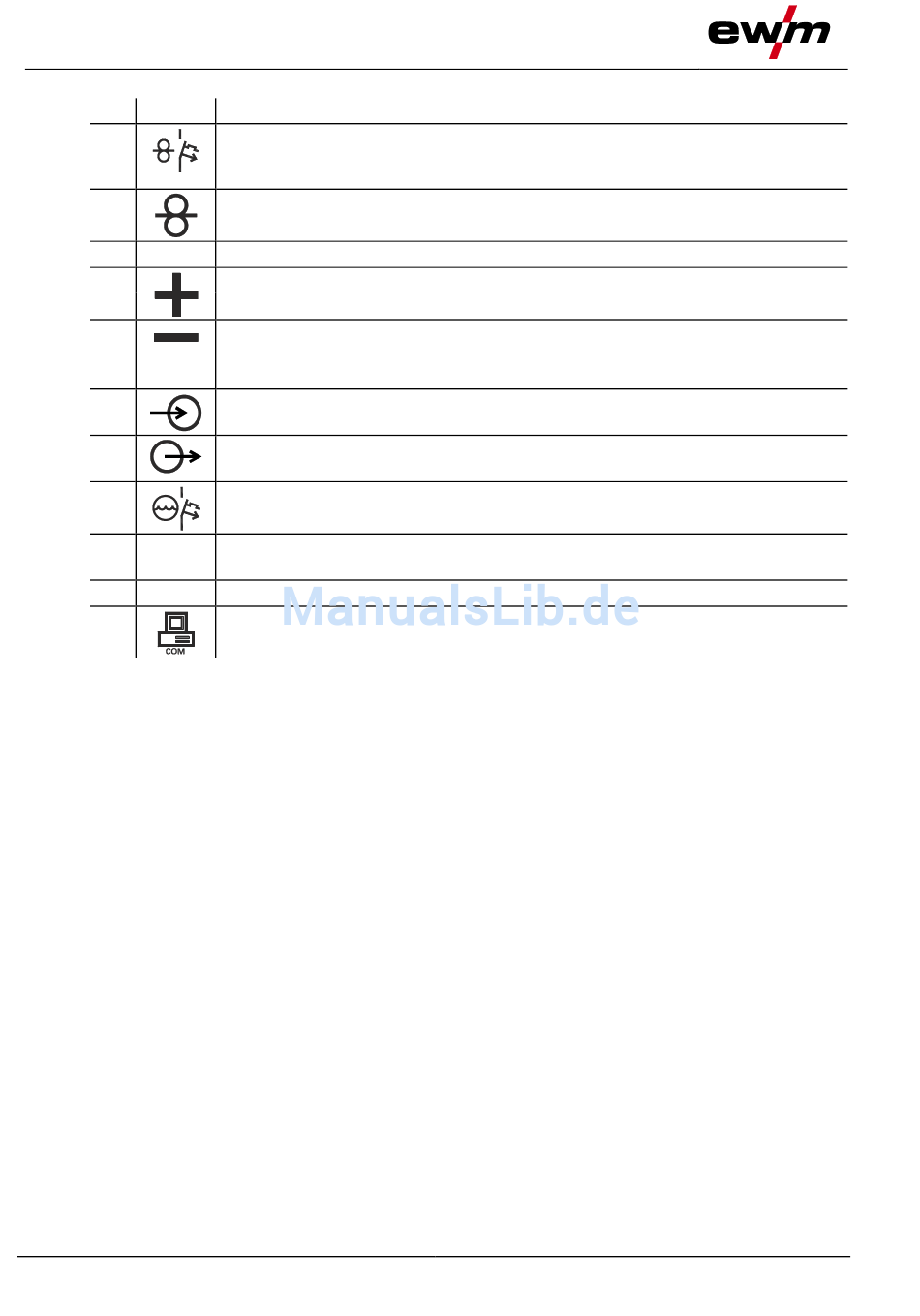

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
18
Beschreibung 0
Drucktaste, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
(Ausgelösten Automat durch Betätigen zurücksetzen).
Anschlussbuchse 19-polig (analog)
Anschluss Steuerleitung Drahtvorschubgerät
Austrittsöffnung Kühlluft
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Standardschweißen (Zwischenschlauchpaket)
Anschlussbuchse, Schweißstrom „-"
Anschluss Schweißstromstecker aus Zwischenschlauchpaket
• ---------- MIG/MAG-Fülldrahtschweißen
Schnellverschlusskupplung, rot
Kühlmittelrücklauf vom Schweißbrenner
Schnellverschlusskupplung, blau
Kühlmittelvorlauf zum Schweißbrenner
Drucktaste Sicherungsautomat Kühlmittelpumpe
Ausgelöste Sicherung durch Betätigen zurücksetzen
Haltebügel
Zugentlastung Zwischenschlauchpaket
Netzanschlusskabel > siehe Kapitel 5.8
D-Sub-Anschlussbuchse 9-polig
In dieser Geräteserie ausschließlich für Servicezwecke (Fachpersonal)
