Gerätesteuerung - Bedienelemente - EWM Taurus 405 Basic TDW Betriebsanleitung

4.3 Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2
3
4
5
6
099-005436-EW500
11.08.2016
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Drucktaste Schweißverfahren
J1 --------- MIG/MAG-Schweißen
J2 --------- E-Hand-Schweißen
J3 --------- Fugenhobeln
Anzeige, links
Schweißstrom, Drahtgeschwindigkeit
Zustandsanzeigen
AMP ----- Signalleuchte Anzeige Schweißstrom
---------- Signalleuchte Anzeige Drahtgeschwindigkeit
Anzeige, Schweißverfahren
J1 --------- MIG/MAG-Schweißen
J2 --------- E-Hand-Schweißen
J3 --------- Fugenhobeln
Drehknopf, Schweißparameter
MIG/MAG: Einstellen Dynamik / Drosselwirkung
E-Hand: - Einstellen E-Hand-Schweißstrom
Drucktaste, Anwahl Betriebsart
Außer Funktion. Einstellung erfolgt am Drahtvorschubgerät.
Gerätesteuerung - Bedienelemente

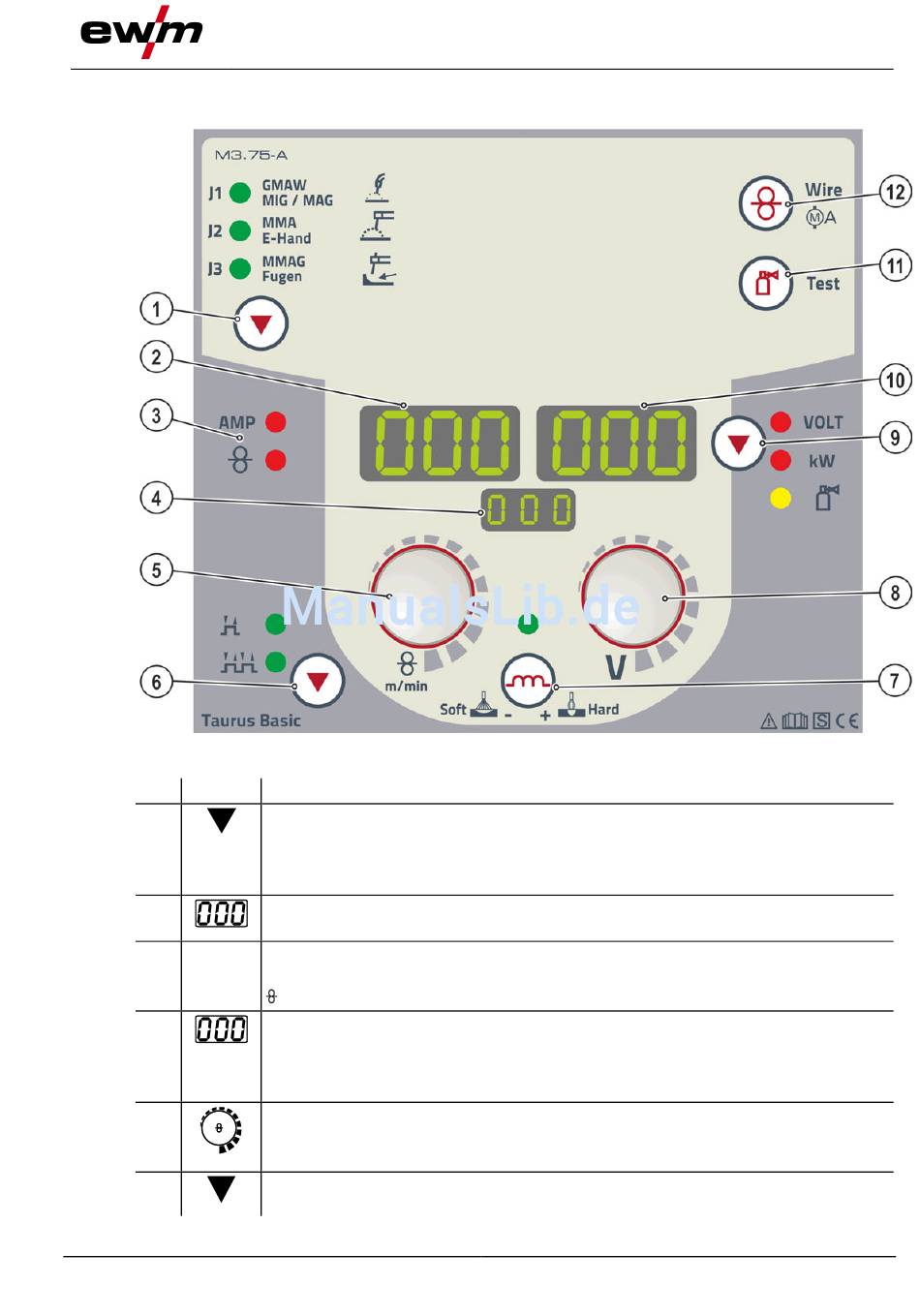

Abbildung 4-3
19
