Aufbau und Funktion
Schutzgasversorgung
5.9.2

Gastest - Einstellung Schutzgasmenge

Sowohl eine zu geringe, als auch eine zu hohe Schutzgaseinstellung kann Luft ans Schweißbad bringen
und in der Folge zu Porenbildung führen. Schutzgasmenge entsprechend der Schweißaufgabe
anpassen!
•
Gasflaschenventil langsam öffnen.
•
Druckminderer öffnen.
•
Stromquelle am Netz- oder Hauptschalter einschalten.
•
Gasmenge am Druckminderer je nach Anwendung einstellen.
•
Der Gastest kann durch kurzes Drücken der Drucktaste "Gastest/Schlauchpaket spülen
an der Gerätesteuerung oder unter der Schutzklappe in der Nähe des Drahtvorschubantriebes
ausgelöst werden (Schweißspannung und Drahtvorschubmotor bleiben abgeschaltet - kein
versehentliches Zünden des Lichtbogens).
Schutzgas strömt für etwa 25 Sekunden oder bis die Drucktaste erneut gedrückt wird.
Einstellhinweise
Schweißverfahren
MAG-Schweißen
MIG-Löten
MIG-Schweißen (Aluminium)
WIG
Heliumreiche Gasgemische erfordern eine höhere Gasmenge!
Anhand folgender Tabelle sollte die ermittelte Gasmenge ggf. korrigiert werden:
Schutzgas
75 % Ar / 25 % He
50 % Ar / 50 % He
25 % Ar / 75 % He
100 % He
5.9.3 Funktion Schlauchpaket spülen
32
Empfohlene Schutzgasmenge
Drahtdurchmesser x 11,5 = l/min
Drahtdurchmesser x 11,5 = l/min
Drahtdurchmesser x 13,5 = l/min (100 % Argon)
Gasdüsendurchmesser in mm entspricht l/min Gasdurchfluss
Faktor
1,14
1,35
1,75
3,16
EXIT
5s
5s

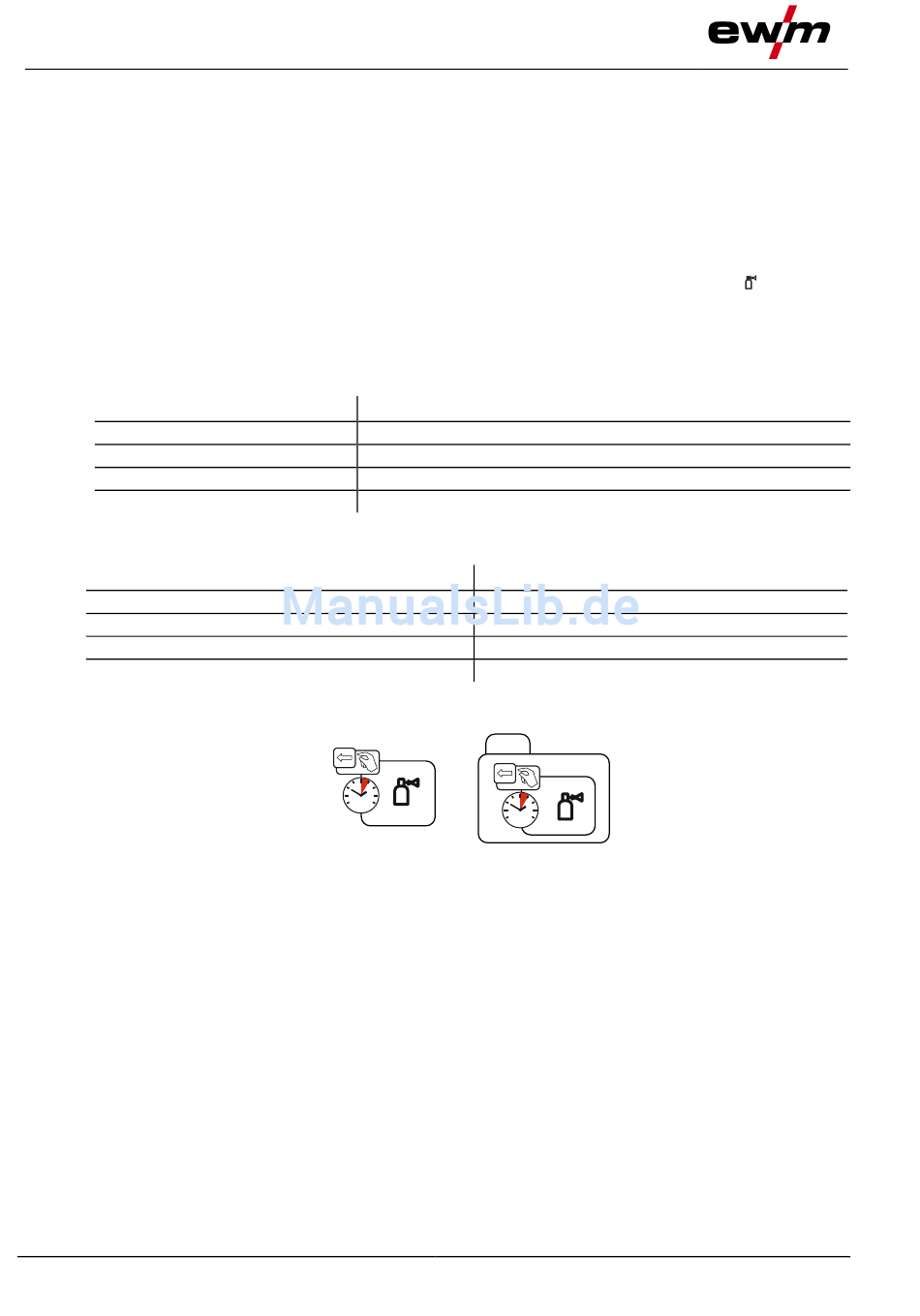

Abbildung 5-12
"
entweder
