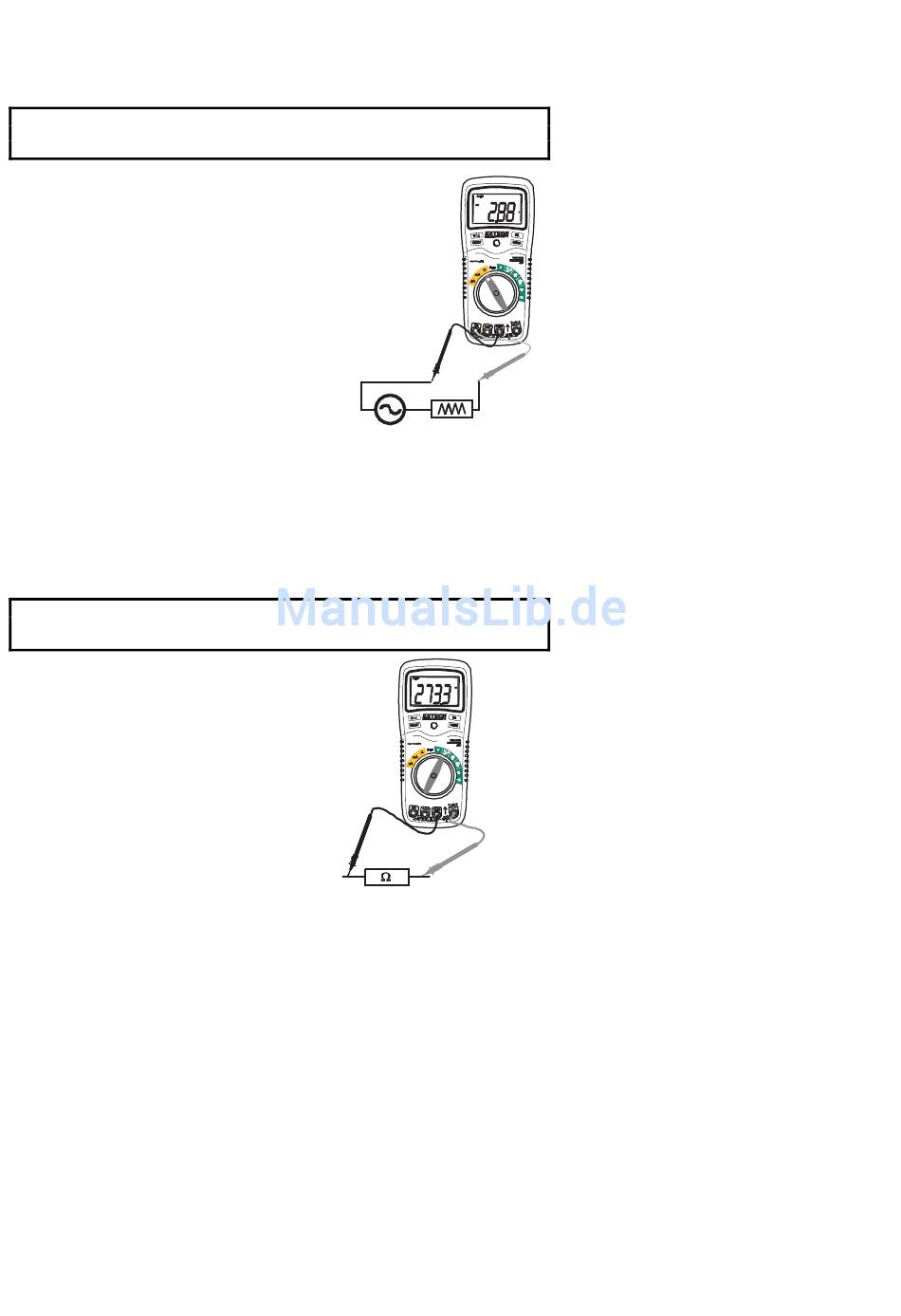

WECHSELSTROMMESSUNGEN
VORSICHT: Führen Sie nicht länger als 30 Sekunden Strommessungen auf der 20 A-
Skala durch. Wenn Sie 30 Sekunden überschreiten, können das Messgerät und/oder die
Messkabel beschädigt werden.
1. Stecken Sie den Bananenstecker des schwarzen
Messkabels in die negative COM-Buchse.
2. Bei Strommessungen bis zu 4000µA AC den
Funktionsschalter auf die gelbe µA Position stellen
und den Bananenstecker des roten Messkabels in die
µA/mA Buchse stecken.
3. Bei Strommessungen bis zu 400mA AC den
Funktionsschalter auf die gelbe mA Position stellen
und den Bananenstecker des roten Messkabels in die
µA/mA Buchse stecken.
4. Bei Strommessungen bis zu 20A AC den
Funktionsschalter auf den gelben 20A Bereich stellen
und den Bananenstecker des roten Messkabels in die
20A Buchse stecken.
5. Die Taste SELECT drücken, damit "AC" auf dem
Display erscheint.
6. Den Strom von dem zu prüfenden Schaltkreis
nehmen, dann den Schaltkreis an der Stelle öffnen,
an dem Sie den Strom messen wollen.
7. Berühren Sie den Minuspol des Stromkreises mit der
Sondenspitze des schwarzen Messkabels
Berühren Sie den Pluspol des Stromkreises mit der Sondenspitze des roten Messkabels
8. Strom auf die Schaltung anwenden.
9. Lesen Sie nun den Strom im Display ab.
WIDERSTANDSMESSUNGEN
WARNUNG : Stromschlaggefahr. Vor der Widerstandsmessung, das zu prüfende Gerät
vom Strom abklemmen und alle Kondensatoren entladen. Die Batterie herausnehmen
und die Leitungskabel abklemmen.
1. Den Funktionswahlschalter auf die grüne
Position stellen.
2. Stecken Sie den Bananenstecker des schwarzen
Messkabels in die negative COM-Buchse.
Stecken Sie den Bananenstecker des roten
Messkabels in die positive
3. Die Taste SELECT drücken, damit "
Display erscheint.
4. Berühren Sie den Schaltkreis oder das zu
prüfende Element mit den Messkabelspitzen. Am
besten klemmt man eine Seite des zu prüfenden
Elements ab, damit der restliche Schaltkreis die
Widerstandsmessung nicht behindert.
5. Lesen Sie nun den Widerstand im Display ab.
Ω
Ω
-Buchse.
Ω
" auf dem
