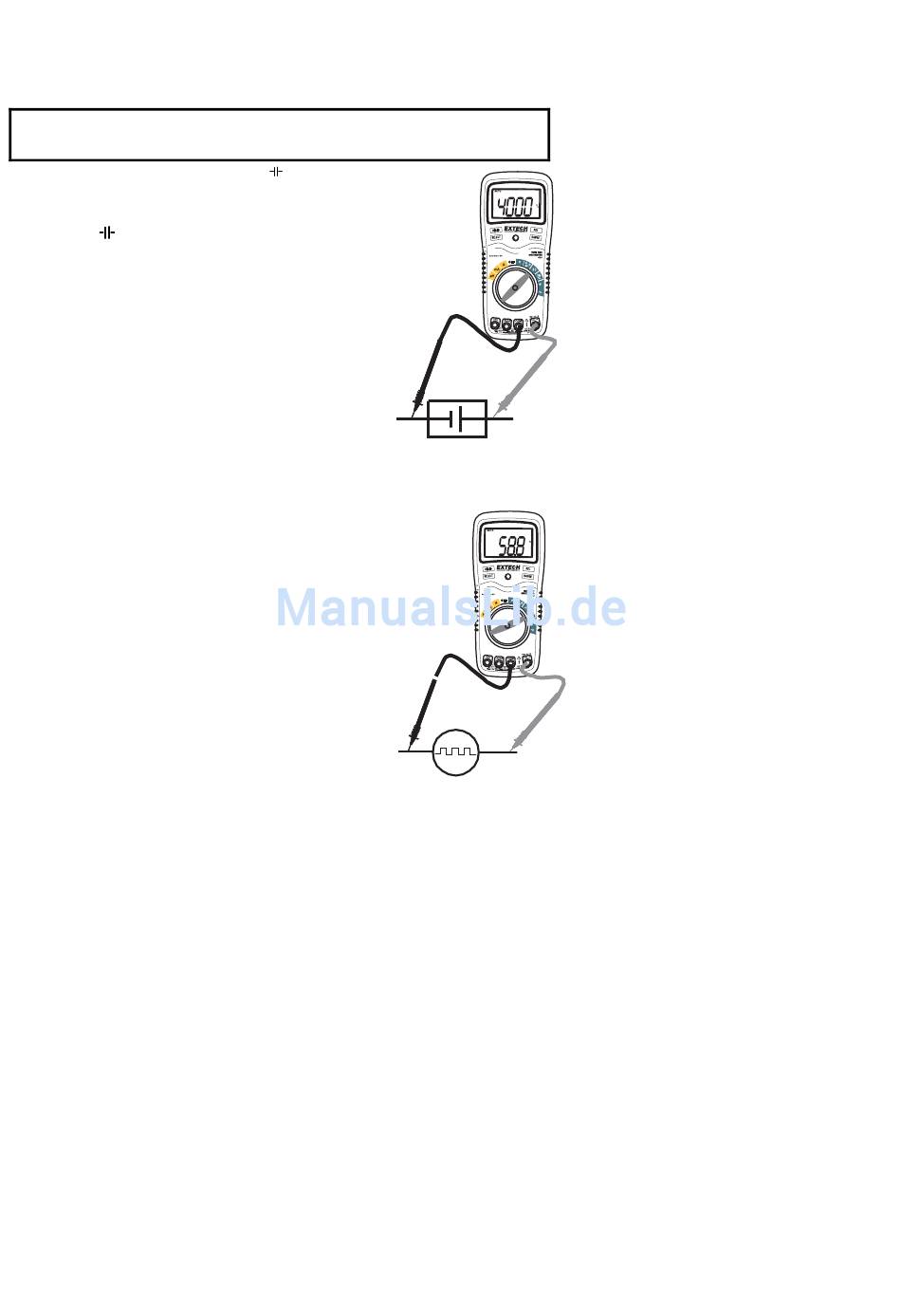

MESSUNGEN DER ELEKTRISCHEN KAPAZITÄT
WARNUNG : Stromschlaggefahr. Vor der Kapazitätsmessung, das zu prüfende Gerät
vom Strom abklemmen und alle Kondensatoren entladen. Die Batterie herausnehmen
und die Leitungskabel abklemmen.
1. Den Funktionsdrehschalter auf die grüne.....Position stellen.
2. Stecken Sie den Bananenstecker des schwarzen
Messkabels in die negative COM-Buchse.
Stecken Sie den Bananenstecker des roten Messkabels in
die positive ...-Buchse.
3. Berühren Sie den zu prüfenden Kondensator mit den
Messkabeln.
4. Lesen Sie nun den Kapazitätswert im Display ab.
FREQUENZMESSUNGEN
1.
Den Funktionsdrehschalter auf die grüne „Hz" Position
stellen.
2.
Den Bananenstecker des schwarzen Messkabels in die
negative COM-Buchse stecken und den Bananenstecker
des roten Messkabels in die positive Hz-Buchse stecken.
3.
Berühren Sie den zu prüfenden Schaltkreis mit den
Messkabelspitzen.
4.
Lesen Sie nun die Frequenz im Display ab.
RELATIVE EINSCHALTDAUER IN %
1.
Den Funktionsdrehschalter auf die „Hz" Position stellen.
2.
Den Bananenstecker des schwarzen Messkabels in die
negative COM-Buchse stecken und den Bananenstecker
des roten Messkabels in die positive Hz-Buchse stecken.
3.
Kurz die Taste SELECT drücken, damit % im Display
erscheint.
4.
Berühren Sie den zu prüfenden Schaltkreis mit den
Messkabelspitzen.
5.
Lesen Sie nun den %satz der relativen Einschaltdauer im Display ab.
11
EX430-EU_GER V5.2 8/07
