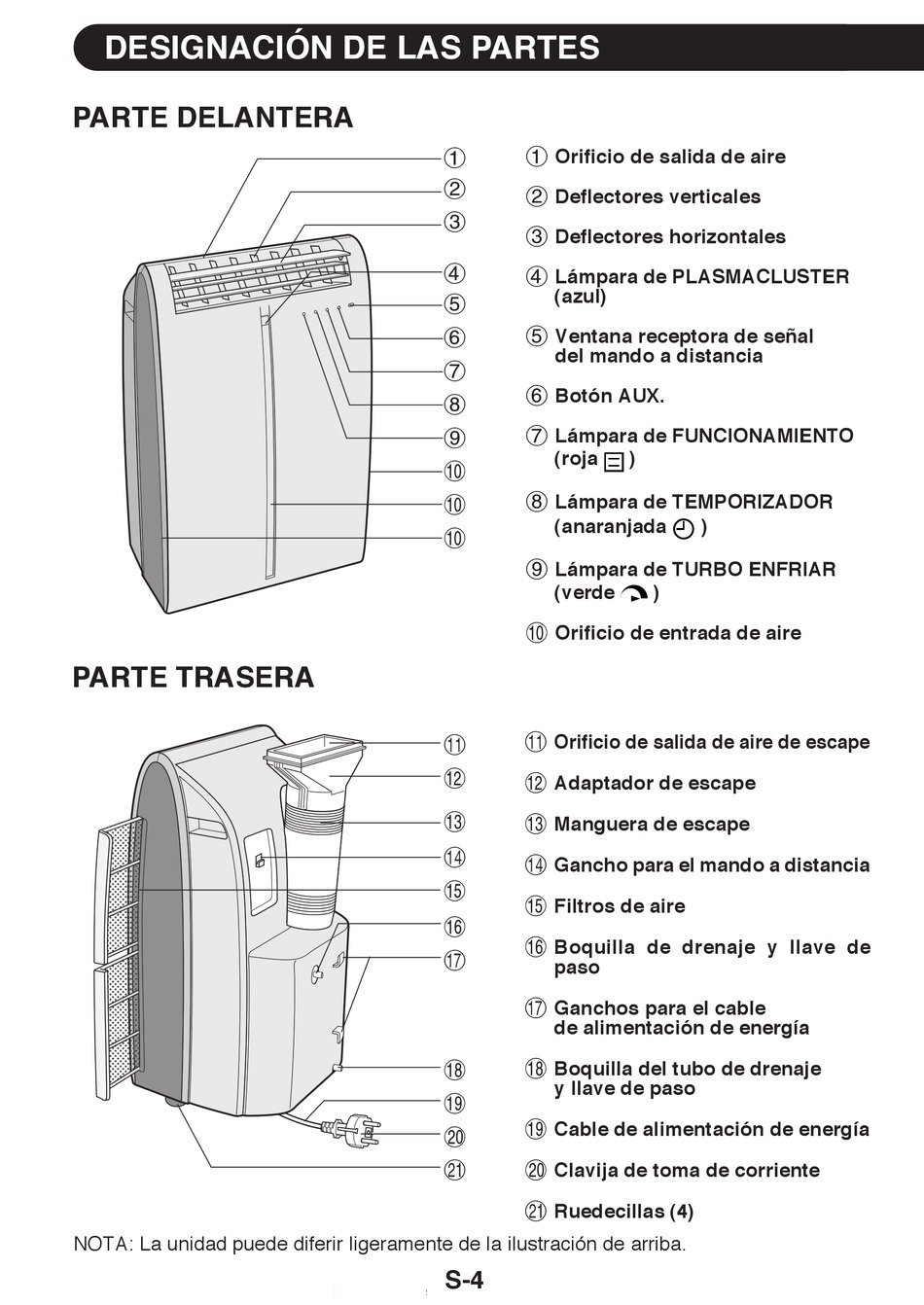

DESIGNACIÓN DE LAS PARTES

PARTE DELANTERA

PARTE TRASERA

NOTA: La unidad puede diferir ligeramente de la ilustración de arriba.
1 Orificio de salida de aire
1
2
2 Deflectores verticales
3
3 Deflectores horizontales
4
4 Lámpara de PLASMACLUSTER
(azul)
5
5 Ventana receptora de señal
6
del mando a distancia
7
6 Botón AUX.
8
7 Lámpara de FUNCIONAMIENTO
9
(roja
0
8 Lámpara de TEMPORIZADOR
0
(anaranjada
0
9 Lámpara de TURBO ENFRIAR
(verde
0 Orificio de entrada de aire
q Orificio de salida de aire de escape
q
w
w Adaptador de escape
e
e Manguera de escape
r
r Gancho para el mando a distancia
t
t Filtros de aire
y
y Boquilla de drenaje y llave de
u
paso
u Ganchos para el cable
de alimentación de energía
i Boquilla del tubo de drenaje
i
y llave de paso
o
o Cable de alimentación de energía
p
a p Clavija de toma de corriente
a Ruedecillas (4)
S-4
)
)
)
