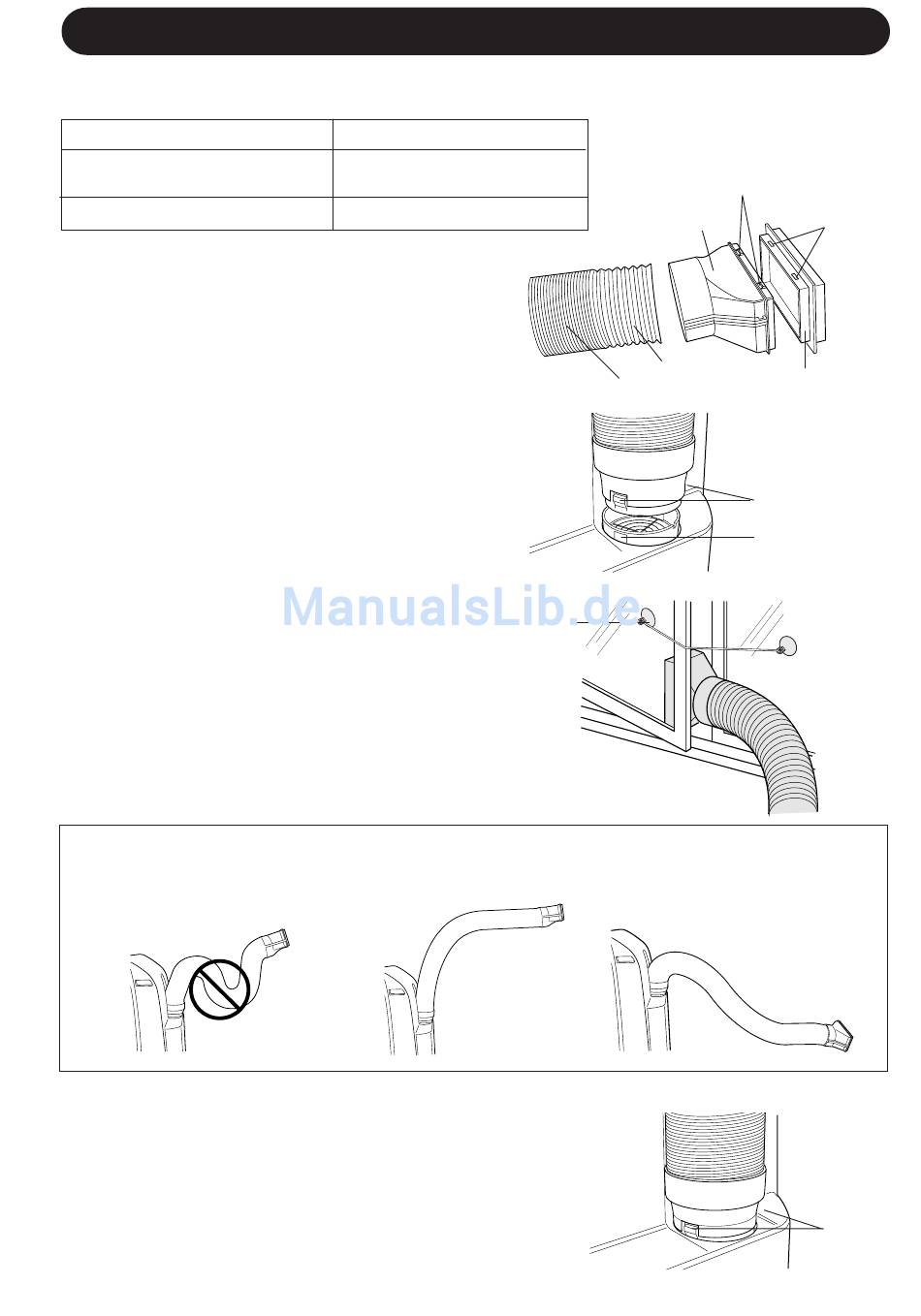

INSTALLATION ET DEMONTAGE DU TUYAU D'EVACUATION

Le flexible d'évacuation doit être installé ou démonté selon le mode d'utilisation.
Mode
REFROIDISSEMENT,
VENTILATEUR, AERATION
DESHUMIDIFICATION
Installation du tuyau d'évacuation
1
Placer le grillage contre les insectes
sur l'adaptateur d'évacuation.
Enfoncer fermement le grillage contre les
insectes afin que les quatres taquets
s'enfoncent fermement dans les quatre
orifices correspondants.
2
Fixer l'adaptateur au tuyau d'éva-
cuation.
Déplier une des extrémités du tuyau d'éva-
cuation puis l'introduire dans l'adaptateur,
puis faites-le tourner (environ trois fois)
jusqu'à ce qu'il s'arrête.
S'assurer de la solidité de l'ensemble.
3
Fixer l'adaptateur du tuyau d'éva-
cuation à l'appareil.
Enfoncer fermement les deux taquets de
l'adaptateur du tuyau d'évacuation jusqu'à
ce qu'ils s'enfoncent fermement dans les
deux orifices correspondants.
4
Installer le tuyau sur une fenêtre.
Il est possible d'utiliser des ventouses afin
de pouvoir maintenir la porte ou la fenêtre
en place.
Le tuyau d'évacuation doit être aussi court que possible afin d'obtenir un rendement
aussi élevé que possible ; il ne doit cependant jamais être plié ou tordu.
Innacceptable
Démontage du tuyau d'évacuation
1
Retirer l'adaptateur du tuyau d'évacuation de
l'appareil.
Soulever puis retirer l'adaptateur du tuyau d'évacuation
de l'appareil en appuyant sur les deux encoches.
Tuyau d'evacuation
Installer
Démonter
Ventouses
Acceptable
F-8
Encoche
Adaptateur
d'évacuation
Etirer
Tuyau d'évacuation
Acceptable
Trou
Grillage contre
les insectes
Encoche
Trou
Encoche
