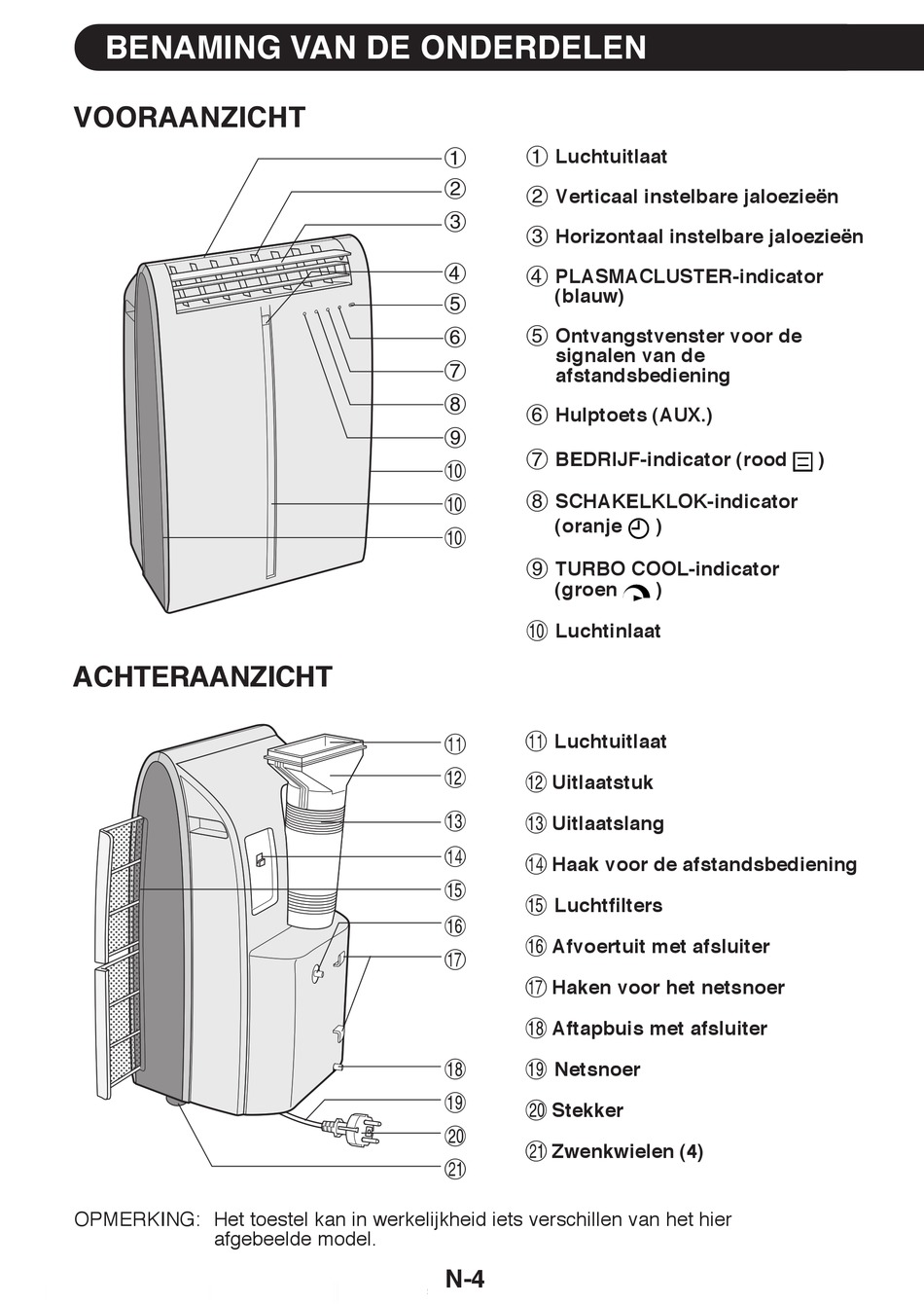

BENAMING VAN DE ONDERDELEN

VOORAANZICHT

ACHTERAANZICHT

OPMERKING: Het toestel kan in werkelijkheid iets verschillen van het hier
afgebeelde model.
1 Luchtuitlaat
1
2
2 Verticaal instelbare jaloezieën
3
3 Horizontaal instelbare jaloezieën
4
4 PLASMACLUSTER-indicator
(blauw)
5
5 Ontvangstvenster voor de
6
signalen van de
7
afstandsbediening
8
6 Hulptoets (AUX.)
9
7 BEDRIJF-indicator (rood
0
8 SCHAKELKLOK-indicator
0
(oranje
0
9 TURBO COOL-indicator
(groen
0 Luchtinlaat
q Luchtuitlaat
q
w
w Uitlaatstuk
e
e Uitlaatslang
r
r Haak voor de afstandsbediening
t
t Luchtfilters
y
y Afvoertuit met afsluiter
u
u Haken voor het netsnoer
i Aftapbuis met afsluiter
i o Netsnoer
o
p Stekker
p
a Zwenkwielen (4)
a
N-4
)
)
)
