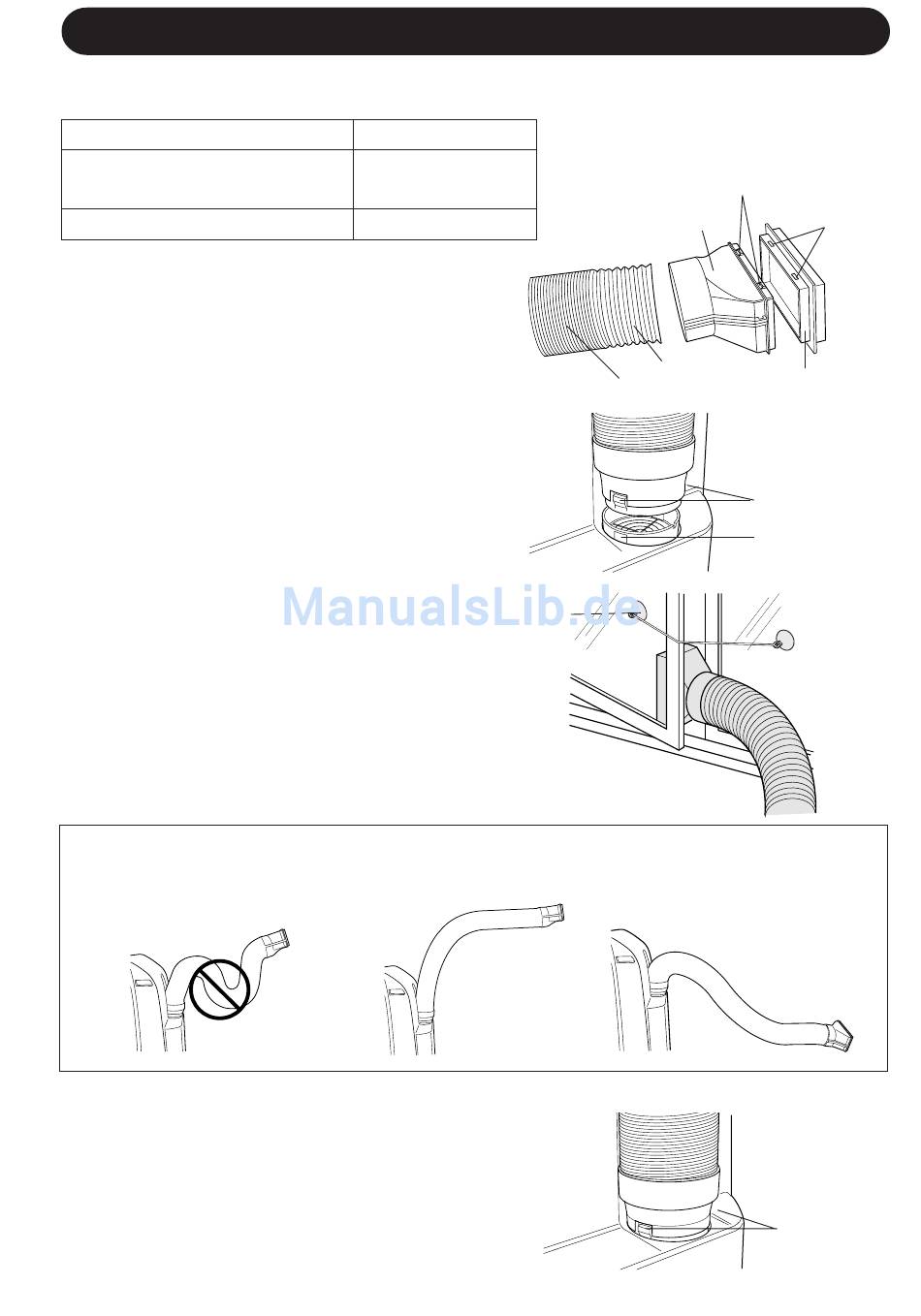

INSTALLAZIONE E RIMOZIONE DEL TUBO DI SCARICO
Il tubo di scarico deve essere installato o rimosso in base alla modalità di utilizzo.
Modo
RINFRESCAMENTO, VENTOLA,
VENTILAZIONE
DEUMIDIFICAZIONE

Installazione del tubo di scarico

1
Fissate la rete anti-insetti all'adat-
tatore di scarico.
Inserite la rete anti-insetti per assicurare che
le quattro parti sporgenti dell'adattatore di
scarico entrino nei quattro fori sopra di esso.
2
Fissate l'adattatore di scarico al tubo
di scarico.
Estendete un'estremità del tubo di scarico e
inseritela nell'adattatore di scarico, quindi
ruotatela (circa tre volte) finché non si arresta.
Verificate quindi che siano fissati saldamente.
3
Fissate l'adattatore del tubo di scarico
all'unità.
Inserite le due parti sporgenti sull'adattatore
del tubo di scarico nei due fori dell'unità e
fissatele saldamente una all'altra.
4
Portate il tubo di scarico all'esterno
Il disco di aspirazione può essere utilizzato
per tenere porte e finestre chiuse.
Per un funzionamento efficiente, il tubo di scarico deve essere il più corto possibile
e non deve essere arrotolato o piegato.
Non accettabile
Rimozione del tubo di scarico
1
Rimuovete l'adattatore del tubo di
scarico dall'unità.
Sollevate e rimuovete l'adattatore del tubo di
scarico dall'unità premendo sulle due parti
sporgenti.
Tubo di scarico
Installare
Rimuovere
Disco di
aspirazione
Accettabile
I-8
Parte sporgente
Adattatore di scarico
Estendere
Tubo di scarico
Parte sporgente
Foro
Accettabile
Foro
Rete anti-insetti
Parte sporgente
