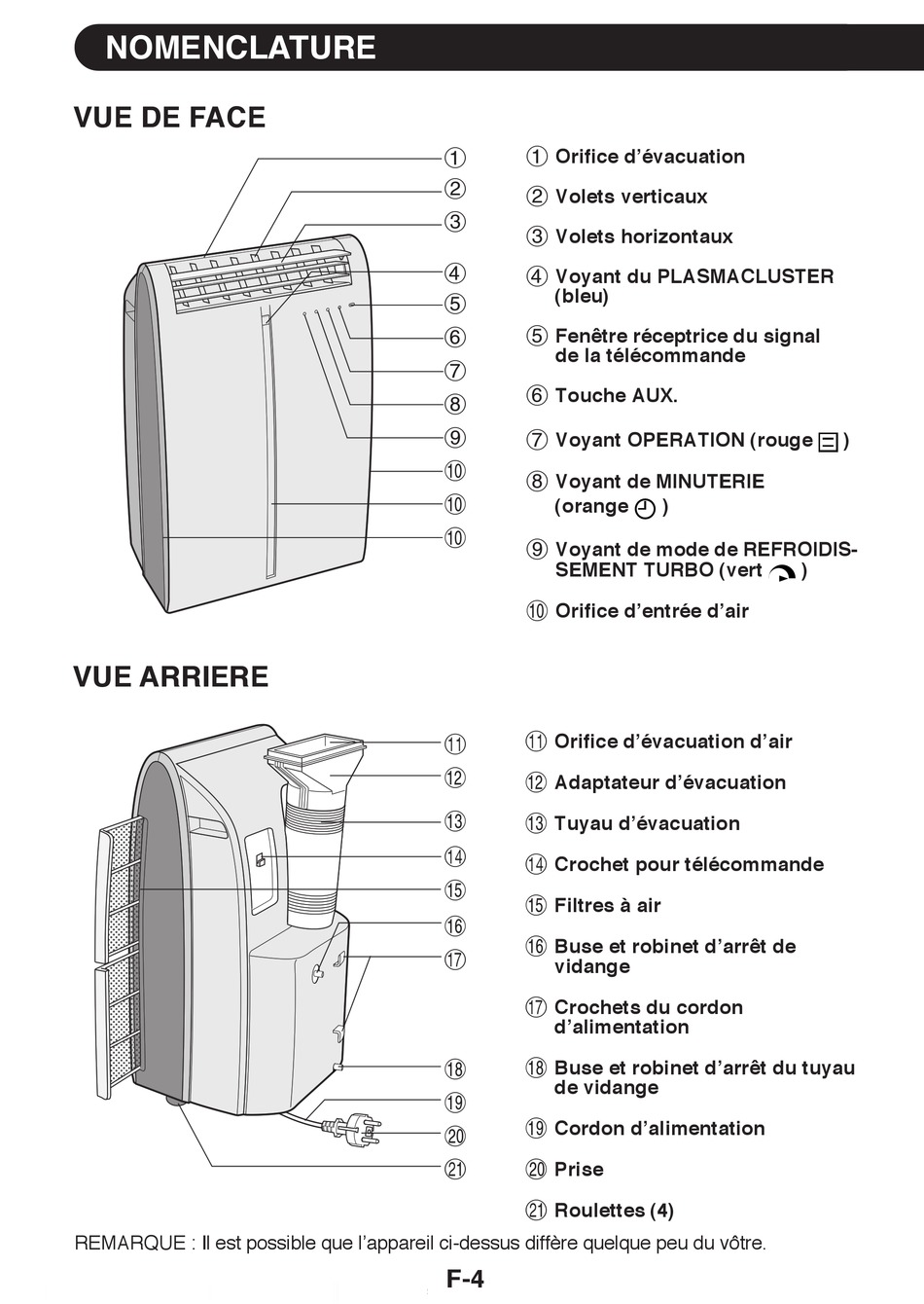

NOMENCLATURE

VUE DE FACE

VUE ARRIERE

REMARQUE : Il est possible que l'appareil ci-dessus diffère quelque peu du vôtre.
1 Orifice d'évacuation
1
2
2 Volets verticaux
3
3 Volets horizontaux
4
4 Voyant du PLASMACLUSTER
(bleu)
5
5 Fenêtre réceptrice du signal
6
de la télécommande
7
6 Touche AUX.
8
9
7 Voyant OPERATION (rouge
0
8 Voyant de MINUTERIE
0
(orange
0
9 Voyant de mode de REFROIDIS-
SEMENT TURBO (vert
0 Orifice d'entrée d'air
q Orifice d'évacuation d'air
q
w
w Adaptateur d'évacuation
e
e Tuyau d'évacuation
r
r Crochet pour télécommande
t
t Filtres à air
y
y Buse et robinet d'arrêt de
u
vidange
u Crochets du cordon
d'alimentation
i Buse et robinet d'arrêt du tuyau
i
de vidange
o
o Cordon d'alimentation
p
a p Prise
a Roulettes (4)
F-4
)
)
)
