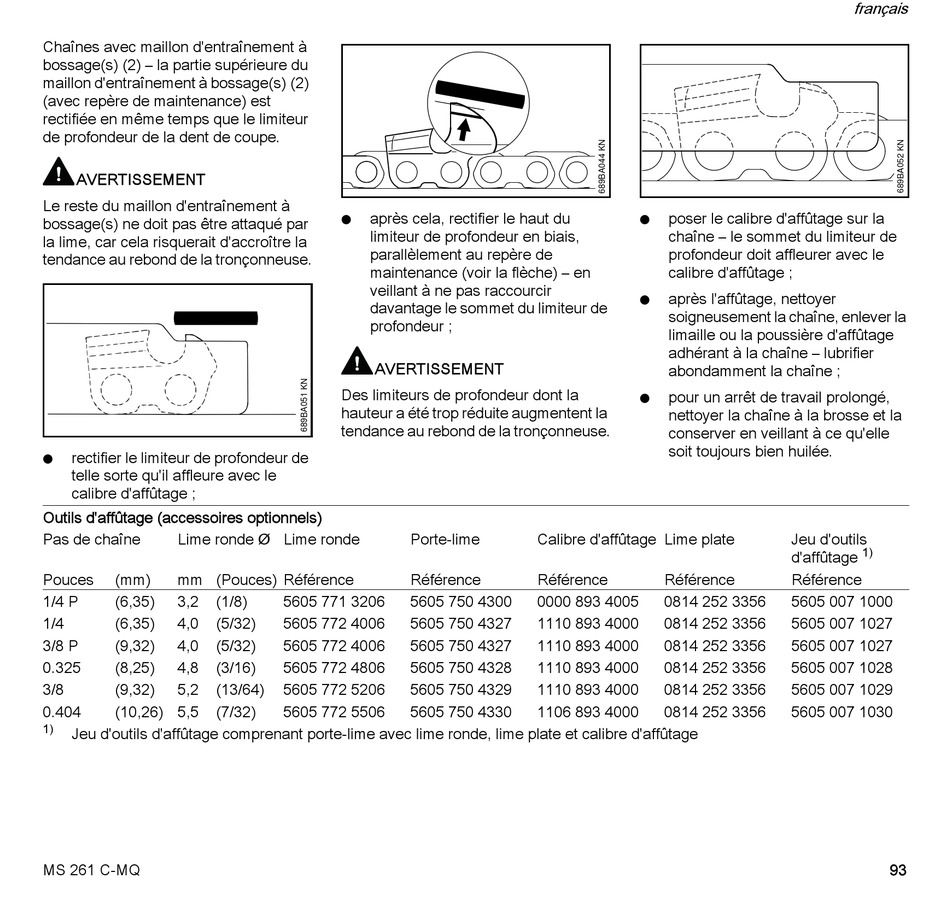

Chaînes avec maillon d'entraînement à
bossage(s) (2) – la partie supérieure du
maillon d'entraînement à bossage(s) (2)
(avec repère de maintenance) est
rectifiée en même temps que le limiteur
de profondeur de la dent de coupe.
AVERTISSEMENT
Le reste du maillon d'entraînement à
bossage(s) ne doit pas être attaqué par
la lime, car cela risquerait d'accroître la
tendance au rebond de la tronçonneuse.
rectifier le limiteur de profondeur de
N
telle sorte qu'il affleure avec le
calibre d'affûtage ;
Outils d'affûtage (accessoires optionnels)
Pas de chaîne Lime ronde ^ Lime ronde
Pouces (mm) mm (Pouces) Référence
1/4 P (6,35) 3,2 (1/8)
1/4 (6,35) 4,0 (5/32)
3/8 P (9,32) 4,0 (5/32)
0.325 (8,25) 4,8 (3/16)
3/8 (9,32) 5,2 (13/64)
0.404 (10,26) 5,5 (7/32)
1)
Jeu d'outils d'affûtage comprenant porte-lime avec lime ronde, lime plate et calibre d'affûtage
MS 261 C-MQ
après cela, rectifier le haut du
N
limiteur de profondeur en biais,
parallèlement au repère de
maintenance (voir la flèche) – en
veillant à ne pas raccourcir
davantage le sommet du limiteur de
profondeur ;
AVERTISSEMENT
Des limiteurs de profondeur dont la
hauteur a été trop réduite augmentent la
tendance au rebond de la tronçonneuse.
Porte-lime
Référence
5605 771 3206 5605 750 4300
5605 772 4006 5605 750 4327
5605 772 4006 5605 750 4327
5605 772 4806 5605 750 4328
5605 772 5206 5605 750 4329
5605 772 5506 5605 750 4330
poser le calibre d'affûtage sur la
N
chaîne – le sommet du limiteur de
profondeur doit affleurer avec le
calibre d'affûtage ;
après l'affûtage, nettoyer
N
soigneusement la chaîne, enlever la
limaille ou la poussière d'affûtage
adhérant à la chaîne – lubrifier
abondamment la chaîne ;
pour un arrêt de travail prolongé,
N
nettoyer la chaîne à la brosse et la
conserver en veillant à ce qu'elle
soit toujours bien huilée.
Calibre d'affûtage Lime plate
Référence Référence
0000 893 4005 0814 252 3356
1110 893 4000 0814 252 3356
1110 893 4000 0814 252 3356
1110 893 4000 0814 252 3356
1110 893 4000 0814 252 3356
1106 893 4000 0814 252 3356
français
Jeu d'outils
1)
d'affûtage
Référence
5605 007 1000
5605 007 1027
5605 007 1027
5605 007 1028
5605 007 1029
5605 007 1030
