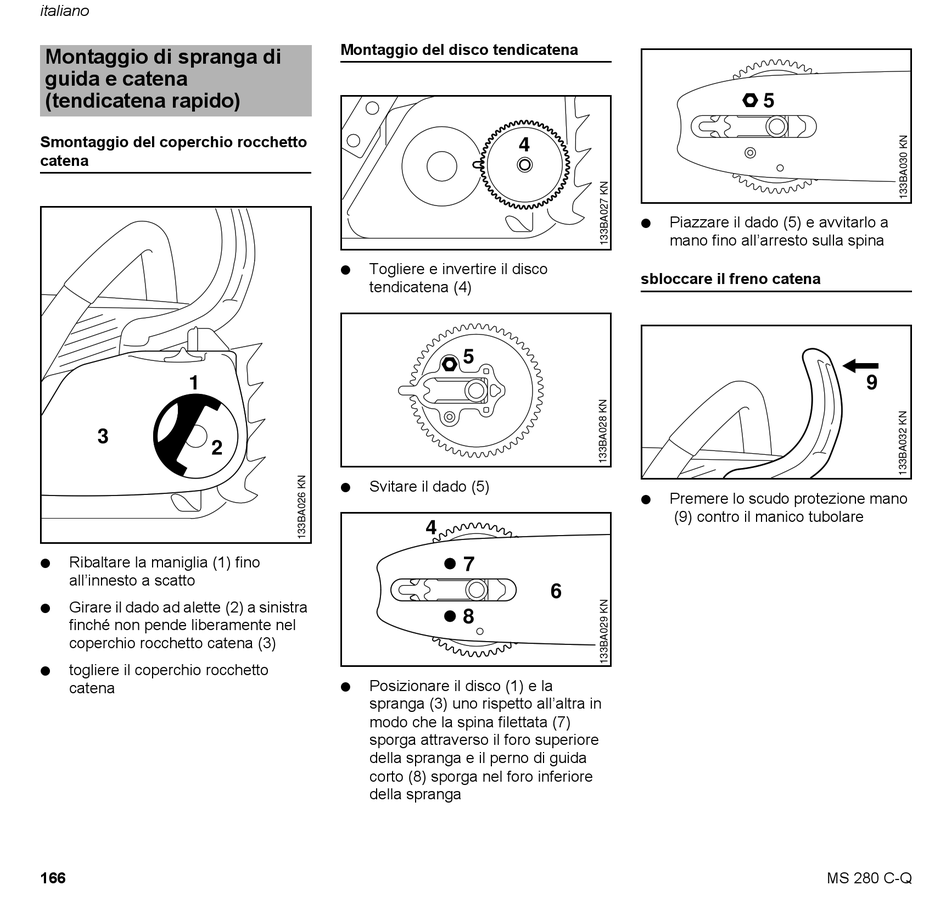

Montaggio di spranga di
guida e catena
(tendicatena rapido)
Smontaggio del coperchio rocchetto
catena
1
3
2
N Ribaltare la maniglia (1) fino
all'innesto a scatto
N Girare il dado ad alette (2) a sinistra
finché non pende liberamente nel
coperchio rocchetto catena (3)
N
togliere il coperchio rocchetto
catena
166
Montaggio del disco tendicatena
4
N Togliere e invertire il disco
tendicatena (4)
5
N Svitare il dado (5)
4
7
8
N Posizionare il disco (1) e la
spranga (3) uno rispetto all'altra in
modo che la spina filettata (7)
sporga attraverso il foro superiore
della spranga e il perno di guida
corto (8) sporga nel foro inferiore
della spranga
N
Piazzare il dado (5) e avvitarlo a
mano fino all'arresto sulla spina
sbloccare il freno catena
N Premere lo scudo protezione mano
(9) contro il manico tubolare
6
5
9
