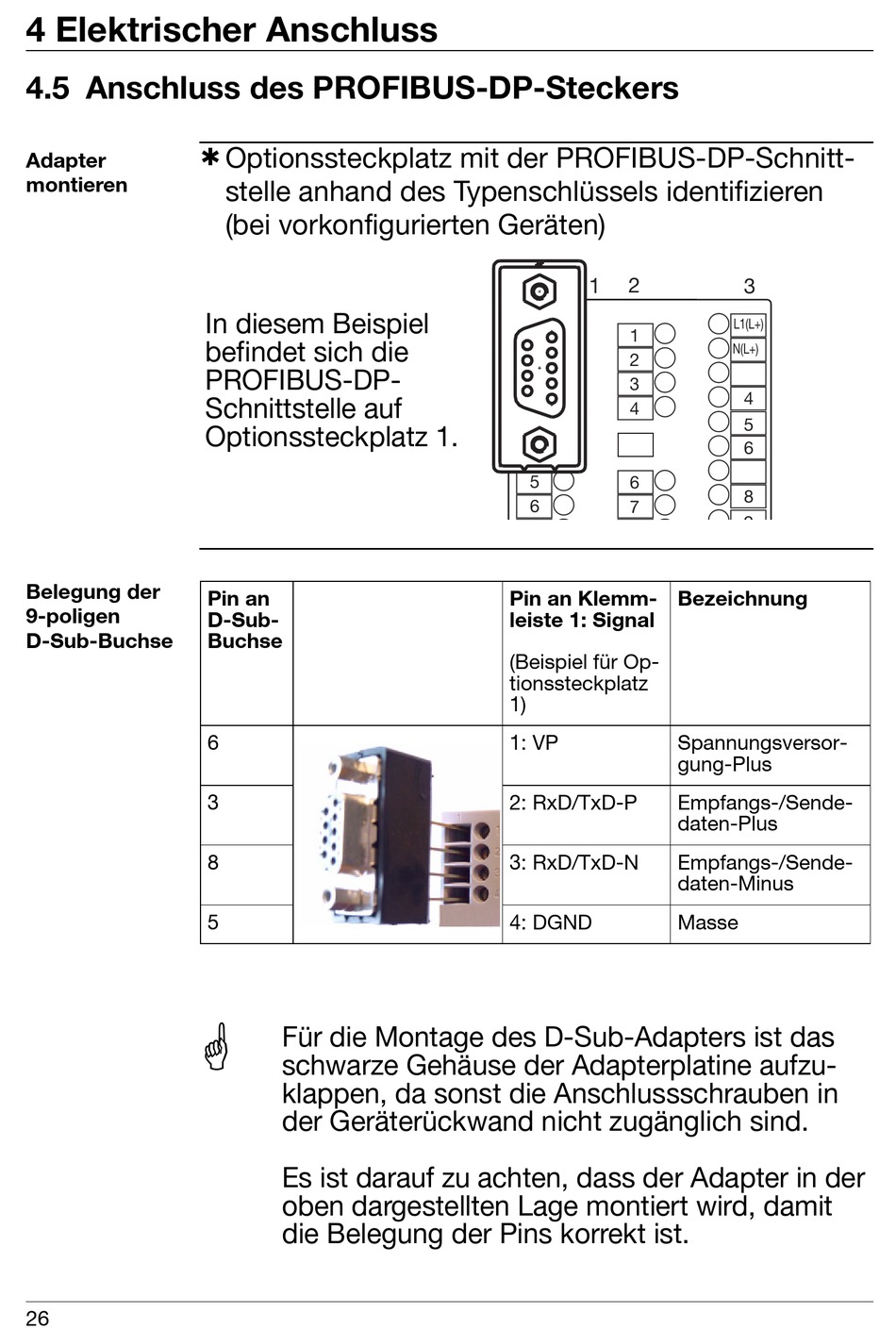

4 Elektrischer Anschluss

4.5 Anschluss des PROFIBUS-DP-Steckers

Adapter
montieren
Belegung der
9-poligen
D-Sub-Buchse
26
h Optionssteckplatz mit der PROFIBUS-DP-Schnitt-
stelle anhand des Typenschlüssels identifizieren
(bei vorkonfigurierten Geräten)
In diesem Beispiel
befindet sich die
PROFIBUS-DP-
Schnittstelle auf
Optionssteckplatz 1.
Pin an
D-Sub-
Buchse
6
3
8
5
Für die Montage des D-Sub-Adapters ist das
schwarze Gehäuse der Adapterplatine aufzu-
klappen, da sonst die Anschlussschrauben in
der Geräterückwand nicht zugänglich sind.
Es ist darauf zu achten, dass der Adapter in der
oben dargestellten Lage montiert wird, damit
die Belegung der Pins korrekt ist.
2
1
1
1
2
2
3
3
4
4
5
6
6
7
Pin an Klemm- Bezeichnung
leiste 1: Signal
(Beispiel für Op-
tionssteckplatz
1)
1: VP Spannungsversor-
gung-Plus
2: RxD/TxD-P Empfangs-/Sende-
daten-Plus
3: RxD/TxD-N Empfangs-/Sende-
daten-Minus
4: DGND Masse
3
L1(L+)
N(L+)
4
5
6
8
9
