JUMO mTRON T Systembeschreibung
  1. Anleitungen
  2. Marken
  3. JUMO Anleitungen
  4. Messgeräte
  5. mTRON T
  6. Systembeschreibung

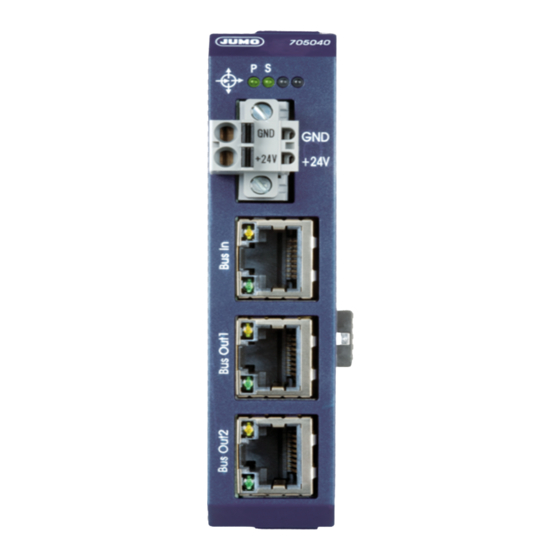

JUMO mTRON T Systembeschreibung

Mess-, regel- und automatisierungssystem
Vorschau ausblenden Andere Handbücher für mTRON T:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

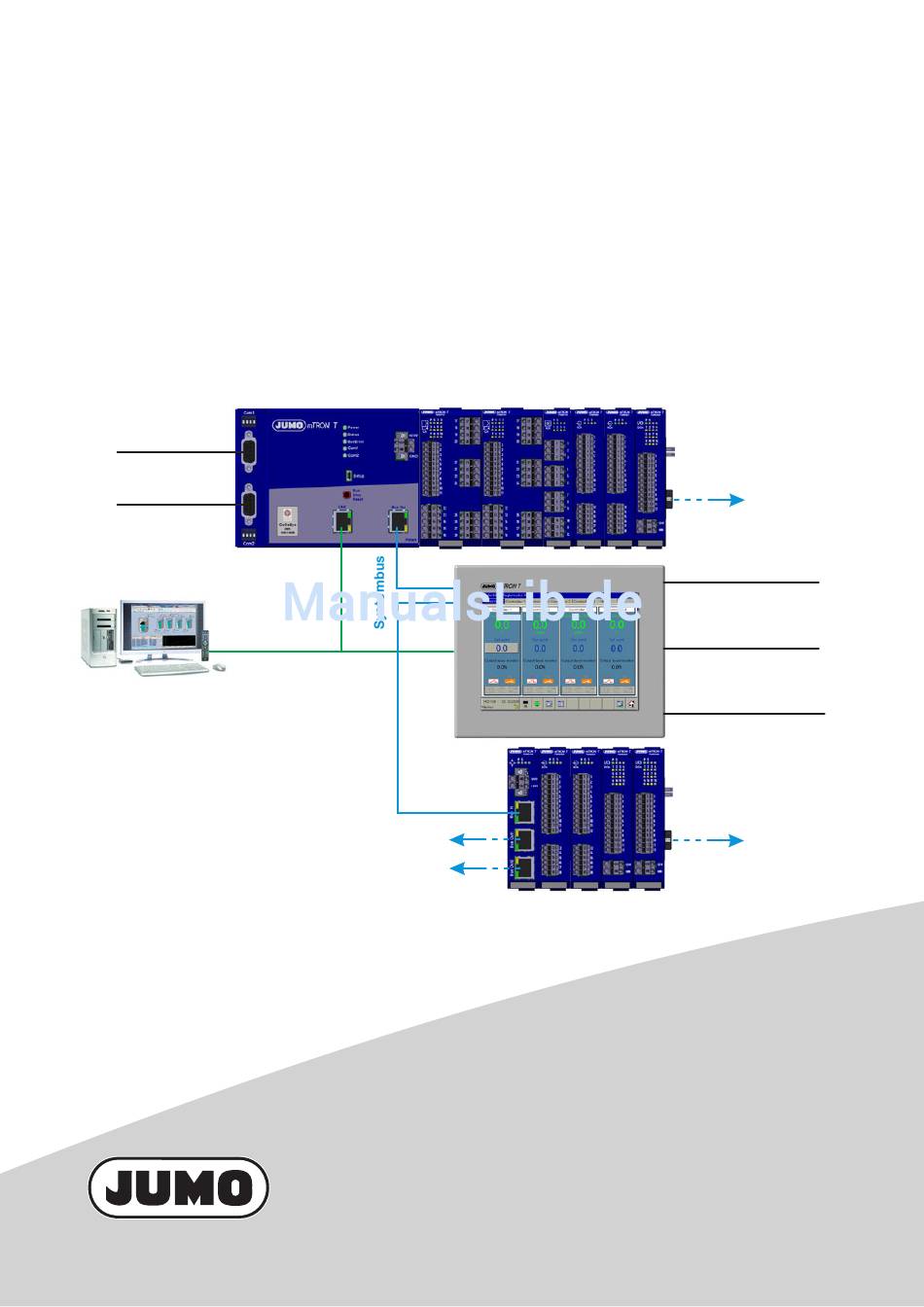

Mess-, Regel- und Automatisierungssystem
Com1
RS422/485 oder RS232,
Modbus Master/Slave
Com2
RS422/485 oder RS232,
Modbus Master/Slave
oder
PROFIBUS-DP Slave
- Webbrowser
- Setup-Programm
- PC-Auswerte-Software PCA3000
- PCA-Kommunikations-Software PCC
- Anlagenvisualisierungs-Software SVS3000
- Programmiersystem CODESYS
max. 100m
LAN
max.100m
JUMO mTRON T
Anschluss Barcode-Scanner
Anschluss Barcode-Scanner
B 705000.8
Systembeschreibung
2014-05-06/00575651
Com1
RS422/485 oder RS232,
Modbus Master/Slave,
Com2
RS422/485 oder RS232,
Modbus Master/Slave,
USB
Host und Device
