dTRANS Rd 01
Mikroprozessor-Messumformer /
-Regler Redox-Spannung
Typ 202535
Kurzbeschreibung
Das Gerät misst und regelt die Redox-Spannung in wässrigen Lösungen.
Der Messumformer besitzt zwei analoge und zwei binäre Eingänge. Der erste Analogeingang
eignet sich zum Anschluss einer Redox-Einstabmesskette bzw. einer Metall- und Bezugselek-
trode. An den zweiten Analogeingang können Widerstandsthermometer Pt100 bzw. Pt1000 an-
geschlossen werden.
Das Gerät verfügt über zwei vierstellige 7-Segmentanzeigen für die Anzeige des temperaturu-
nabhängigen Redox-Spannung-Istwertes (rot) und der Temperatur (grün). Standardmäßig ist
die Anzeige der Temperatur ausgeschaltet. Mit einem separaten Temperaturfühler (Pt100 oder
Pt1000), der am zweiten analogen Ausgang angeschlossen werden kann, ist es möglich, die
Mediumstemperatur anzuzeigen und auf Wunsch mit einem Limitkomparator (Grenzwertschal-
ter) zu überwachen. Während der Programmierung dienen die Anzeigen zur Kommentierung der
Eingaben.
Unterschiedlichste Regelungsaufgaben können durch die Variation der Ausgänge (Relaiskon-
takte) und / oder stetige Ausgänge) erfüllt werden. Die zwei serienmäßig vorhandenen Relais-
Schließkontakte des Gerätes können als Grenzwert oder / und Impulslängen- oder Impulsfre-
quenzregler oder Dreipunkt-Schrittregler konfiguriert werden. Um stetige Reglerausgänge zu
erhalten, müssen die optionalen analogen Ausgänge entsprechend konfiguriert werden.
Alle Reglerausgänge können auf P-, PI-, PD- oder PID-Verhalten konfiguriert werden.
Das Gerät bietet in seiner Minimalausführung zwei Relais-Schließkontakte und einen binären
Ausgang (0/5V). Zwei weitere Ausgänge können wahlweise mit Relais-Umschaltkontakten und
/ oder analogen Ausgängen (für Istwertausgang bzw. stetigen Reglerausgang) und / oder einer
seriellen Schnittstelle (Profibus DP bzw. MOD-/J-Bus-Protokoll) bestückt werden.

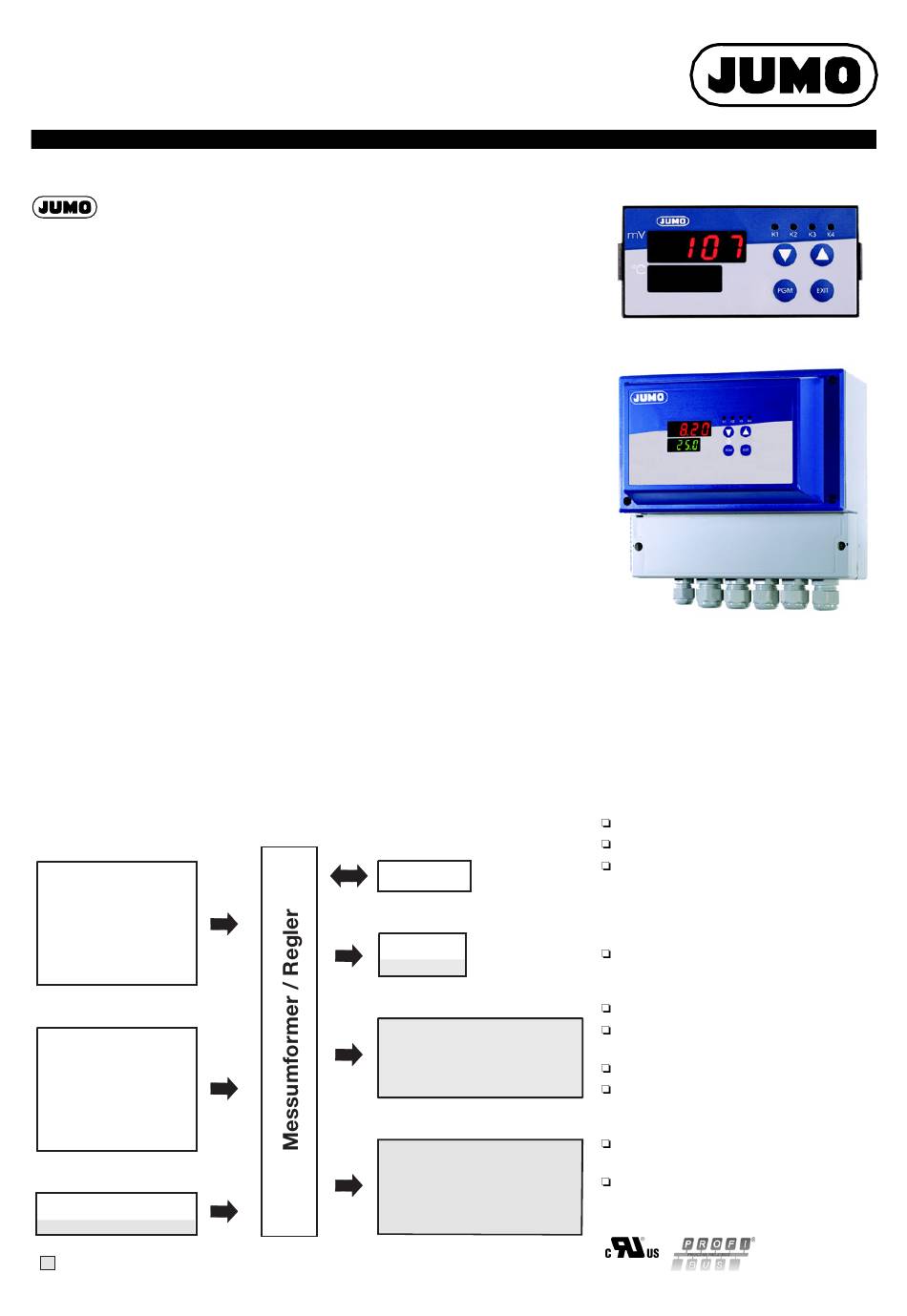

Blockstruktur
2 analoge Eingänge
Eingang 1:
Redox-Spannung
Eingang 2:
Temperatur
manuelle Eingabe oder
Pt100 / Pt1000
2 Binäreingänge
Für potenzialfreie Kontakte
Funktionen:
- Tastaturverriegelung
- Messbereichsspreizung (x10)
- Messwert einfrieren
- Alarmstopp
- Sollwertumschaltung
- HOLD
-Alarmzeit zurück setzen
Spannungsversorgung
AC 110...240 V, +10% / -15%
48...63 Hz
AC/DC 20...53 V, 48...63 Hz
Typenzusatz / Option
08.05 / 00362645
Telefon: +49 661 6003-714
Telefax: +49 661 6003-605
E-Mail: mail@jumo.net
Internet: www.jumo.net
5 Ausgänge
Ausgang 1 + 2:
- Relais
Ausgang 4:
- Logik 5 V oder
- Logik 12 V
Ausgang 3:
- Relais oder
- analoger Istwertausgang oder
- analoger, stetiger Reglerausgang oder
- Spannungsversorgungs-Ausgang
DC 18 V für Zweidraht-Messumformer
Ausgang 5:
- Profibus DP oder
- serielle Schnittstelle Rs422 / 485 mit
MOD-/J-Bus-Protokoll oder
- analoger Istwertausgang oder
- Relais oder
- analoger, stetiger Reglerausgang
Typenblatt 20.2535
Typ 202535 / ...
Typ 202535 / .../640
Besonderheiten
Einbaugerät nur 96 x 48 x 110 mm.
Anzeige mV.
serienmäßig 2 Relais, frei programmierbar
als Grenzwertregler oder P-, PI-,
PID-, PD-Regler mit Impulslängen bzw.
Impulsfrequenzausgang oder Dreipunkt-
Schrittregler.
2 galvanisch getrennte analoge Ausgänge
0(4)...20 mA / 0(2)...10 V frei wähl- und
skalierbar für Redox.
2 binäre Eingänge.
Überwachung und Anzeige der
Mediumstemperatur möglich.
Einfache, geführte Kalibrierprozedur.
OPTION: Profibus DP bzw. serielle
Schnittstelle RS 485 / 422 mit MOD-/J-Bus-
Protokoll.
Aufbaugehäuse nach DIN 43 700,
frontseitig Schutzart IP65.

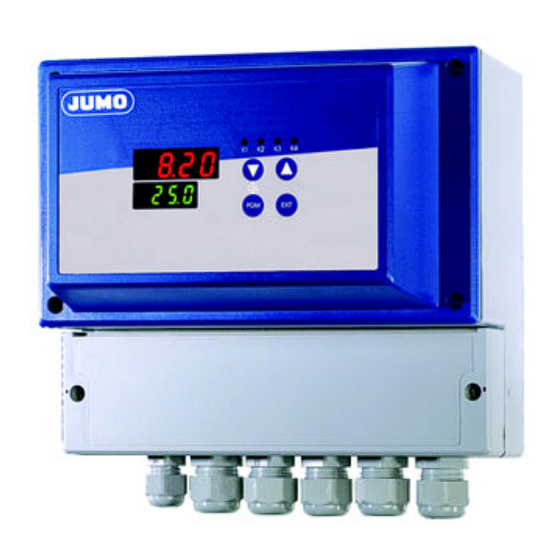

Wandaufbaugehäuse Schutzart IP67
Zulassungen
