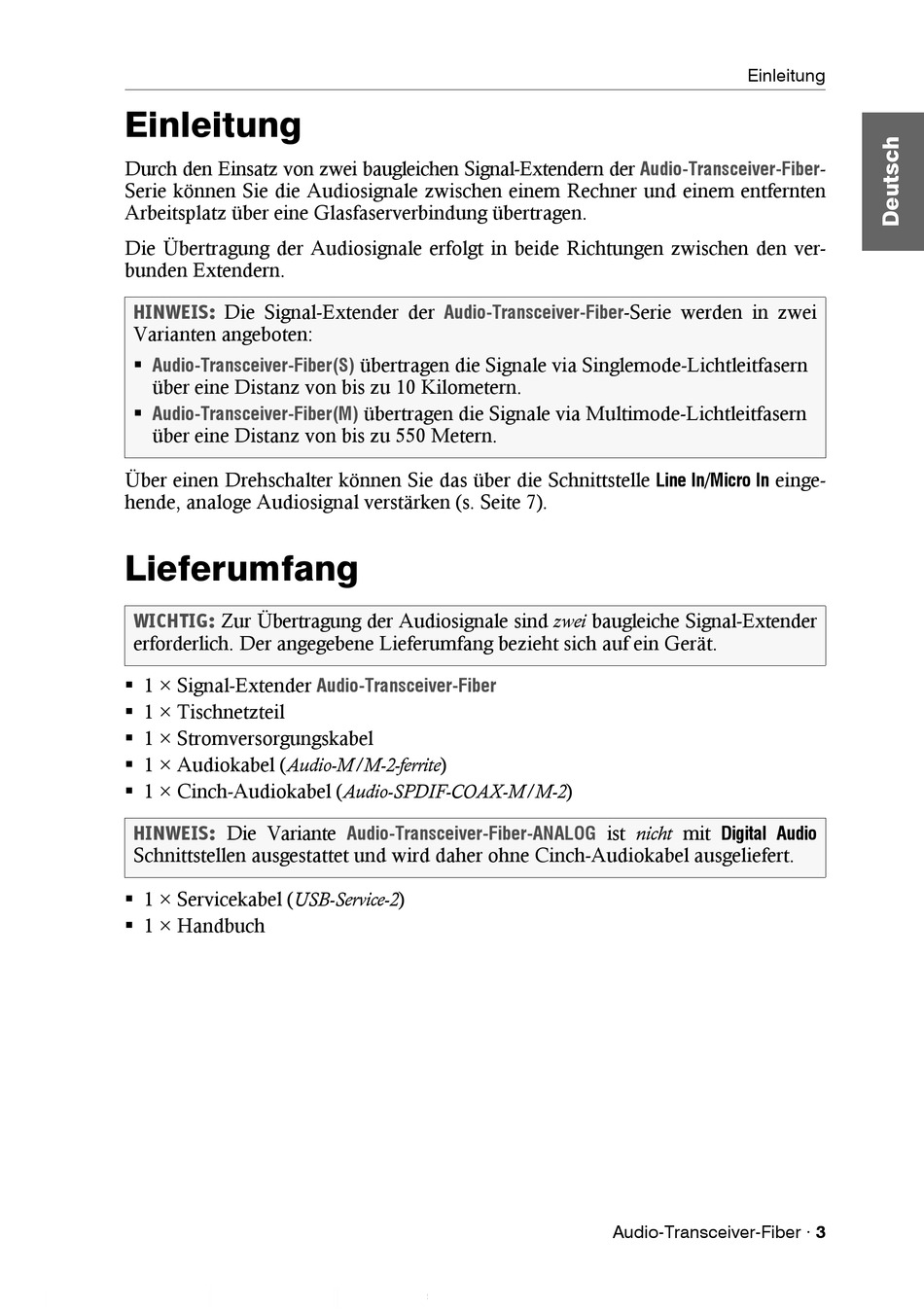

Einleitung

Durch den Einsatz von zwei baugleichen Signal-Extendern der
Serie können Sie die Audiosignale zwischen einem Rechner und einem entfernten
Arbeitsplatz über eine Glasfaserverbindung übertragen.
Die Übertragung der Audiosignale erfolgt in beide Richtungen zwischen den ver-
bunden Extendern.
HINWEIS: Die Signal-Extender der
Varianten angeboten:
 Audio-Transceiver-Fiber(S)
über eine Distanz von bis zu 10 Kilometern.
 Audio-Transceiver-Fiber(M)
über eine Distanz von bis zu 550 Metern.
Über einen Drehschalter können Sie das über die Schnittstelle
hende, analoge Audiosignal verstärken (s. Seite 7).

Lieferumfang

WICHTIG: Zur Übertragung der Audiosignale sind zwei baugleiche Signal-Extender
erforderlich. Der angegebene Lieferumfang bezieht sich auf ein Gerät.
 1 × Signal-Extender
 1 × Tischnetzteil
 1 × Stromversorgungskabel
 1 × Audiokabel (Audio-M/M-2-ferrite)
 1 × Cinch-Audiokabel (Audio-SPDIF-COAX-M/M-2)
HINWEIS: Die Variante
Schnittstellen ausgestattet und wird daher ohne Cinch-Audiokabel ausgeliefert.
 1 × Servicekabel (USB-Service-2)
 1 × Handbuch
Audio-Transceiver-Fiber
übertragen die Signale via Singlemode-Lichtleitfasern
übertragen die Signale via Multimode-Lichtleitfasern
Audio-Transceiver-Fiber
Audio-Transceiver-Fiber-ANALOG
Einleitung
Audio-Transceiver-Fiber
-Serie werden in zwei
einge-
Line In/Micro In
ist nicht mit Digital Audio
Audio-Transceiver-Fiber · 3
-
