MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Trimmfahrrads an einem dafür
freigemachten Platz aus und entfernen Sie das Verpackungsmaterial. Werfen Sie das Verpackungsmaterial
allerdings erst weg, wenn die Montage fertig ist.
Zu den hinzugefügten Werkzeugen, braucht man einen Kreuzschlitzschraubendreher
, eine
verstellbare Schraubenschlüssel
, und einen Gummihammer
.

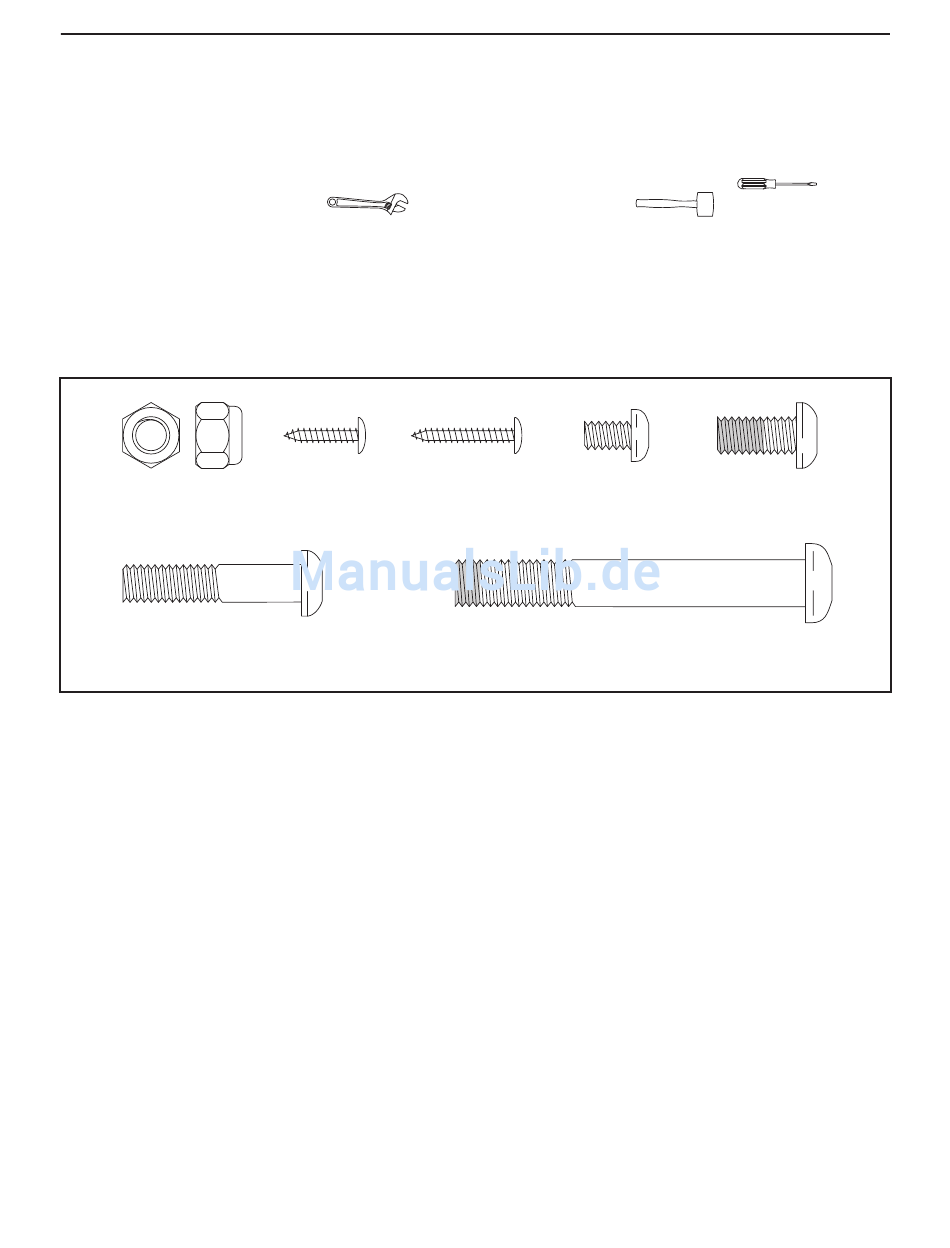

Beim Zusammenstellen des Trimmfahrrads verwendet man zur Identifikation der kleinen Teile die Abbildungen
unten. Die Zahl in Klammern, die sich unter jedem Teil befindet, ist die Bestellnummer, welche identisch ist mit
der Zahl in der TEILELISTE am Ende dieser Bedienungsanleitung. Die Zahl hinter der Klammer gibt an, wieviele
solche Teile bei der Montage gebraucht werden. Anmerkung: Sollte sich ein Teil nicht im Teilesack
befinden, sehen Sie erst nach, ob es nicht schon angebracht worden ist. Um aus bestehende Teile nicht
zu beschädigen, sollten Sie bei der Montage keine Elektrowerkzeuge verwenden.
M8
M4 x 16mm
M4 x 22mm
M6 x 10mm
M8 x 18mm
Selbstsichernde
Schraube
Schraube
Linsenschraube
Selbsthemmende
Mutter (37)–8
(40)–6
(54)–2
(68)–1
Schraube (35)–4
M8 x 38mm
M10 x 75mm Selbsthemmende
Linsenbolzen (53)–4
Schraube (36)–4
5
