Montageanleitung
Entnehmen Sie alle Einzelteile der Verpackung, legen diese auf den
Boden und kontrollieren die Vollzähligkeit anhand der Montageschrit-
te dieser Montage-und Bedienungsanleitung. Zu beachten ist dabei,
dass einige Teile direkt mit dem Grundgestell verbunden sind und
vormontiert wurden.
Des Weiteren sind auch einige andere Einzelteile schon zu Einheiten
Zusammengefügt worden. Dieses soll Ihnen den Zusammenbau des
Gerätes erleichtern und schneller durchführbar machen.

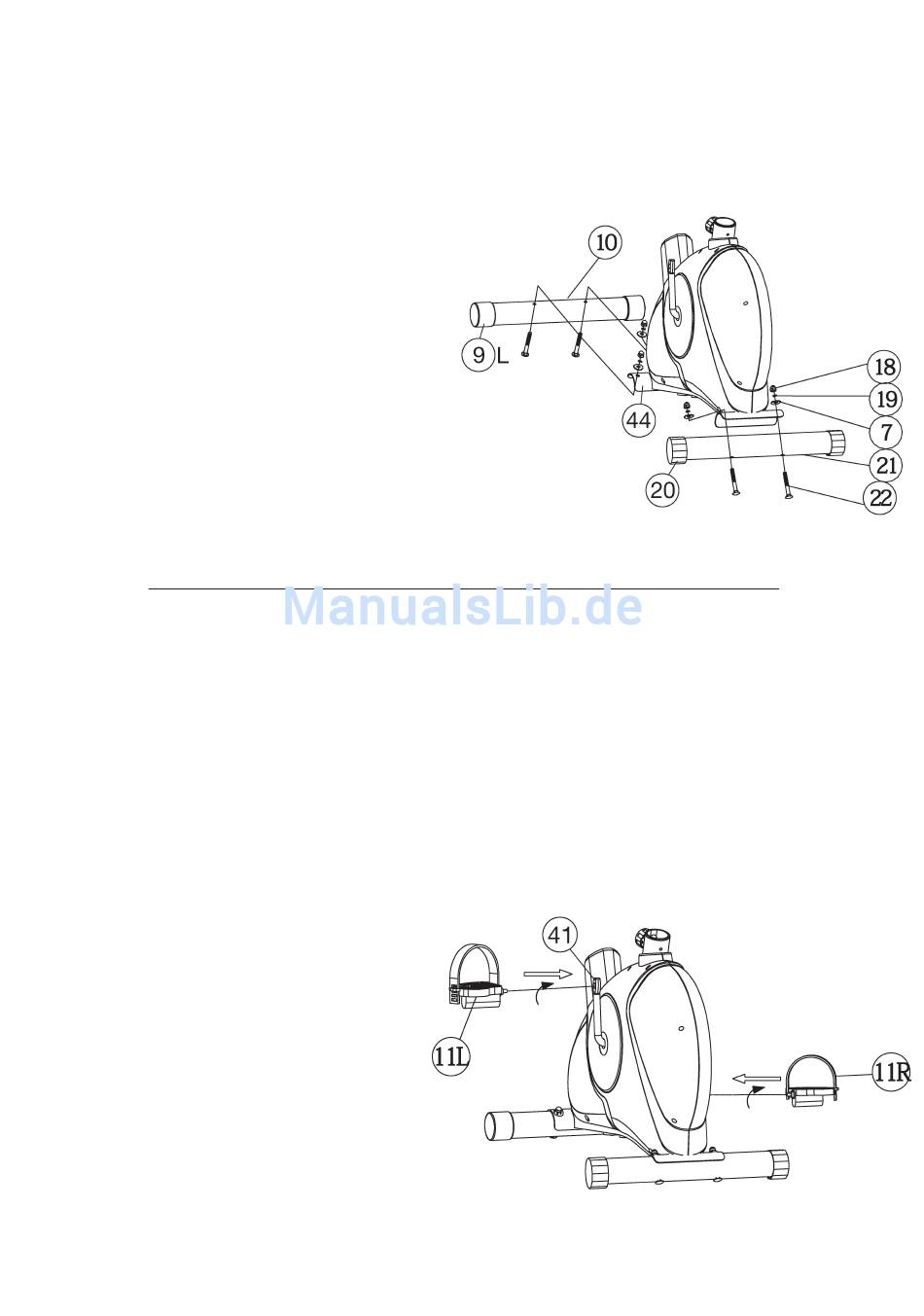

Schritt 1:
Montage der Fußrohre (10+21) am Grundrahmen (44).
1. Montieren Sie den vorderen Fuß (10) mit den vormontierten
Transportrollen (6) am Grundgestell (44). Benutzen Sie dafür je zwei
Schrauben (22), Unterlegscheiben (7), Federringe (19) und Hutmuttern
(18).
2. Montieren Sie den hinteren Fuß (21) mit den vormontierten
Exzenterkappen (20) am Grundgestell (44). Benutzen Sie dafür je zwei
Schrauben (22), Unterlegscheiben (7), Federringe (19) und Hutmuttern
(18).
Nach Beendigung der Gesamtmontage können Sie durch Drehen der
beiden Exzenterkappen (20) kleine Unebenheiten des Untergrundes
ausgleichen.
Das Gerät wird damit so ausgerichtet, dass ungewollte Eigenbewegungen
des Gerätes während des Trainings ausgeschlossen werden.
Schritt 2:
Montage der Pedalen (11L+11R) an der Tretkurbel (41).
1. Schrauben Sie die rechte Pedale (11R) auf der in Fahrtrichtung rechten
Seite befindlichen Pedalarm (41) ein. (Achtung! Schraubrichtung: im
Uhrzeigersinn)
2. Die linke Pedale (11L) schrauben Sie auf der in Fahrrichtung linken
Seite in die Aufnahme der Pedalarm (41) ein.(Achtung! Schraubrichtung:
entgegen dem Uhrzeigersinn).
Die Zuordnung der einzelnen Teile ist für Sie durch eine zusätzliche
Kennzeichnung dieser, mit den Buchstabe R für rechts und L für links,
vereinfacht worden.
3. Anschließend montieren Sie die Pedalsicherungsbänder links und rechts
an die entsprechenden Pedale (11).
6
