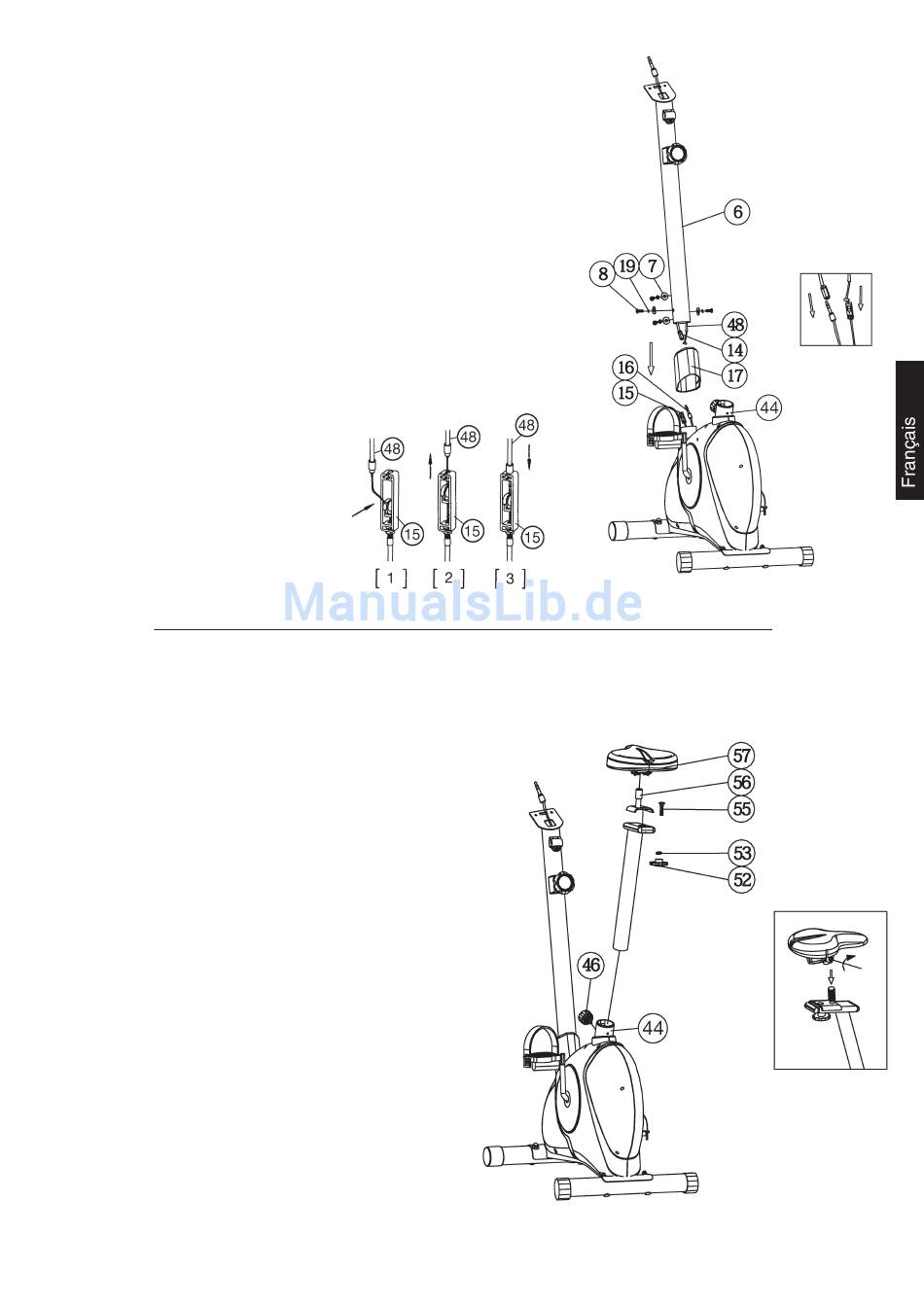

Etape n° 3:
Montage de tube d' appui du guidon (6) sur le cadre de base (44).
1. Placez le revêtement de tube d'appui (17) sur le tube d'appui (6).
2. Prenez le tube du guidon (6) avec le câble de l'ordinateur (14) déjà en
place. Reliez la fiche pour le câble de l'ordinateur (14) sortant du bas
du tube d'appui du guidon (6) à la fiche pour le câble de l'ordinateur
(14) dépassant du corps de l'appareil (44).
3. Dirigez l'extrémité du réglage de la résistance (48) vers le logement du
câble de transmission (15) et raccordez-les ensemble conformément aux
schémas ([1]-[3]). Avant d'entamer cette phase, nous vous conseillons
de régler la résistance au niveau maximal, auquel le câble est le plus
éloigné de son enveloppe. Mettez le dessous du câble (48) dans le petit
crochet (figure 1). Tirez le câble (figure 2) jusqu'à ce que le petit crochet
s'élance et placez ensuite le câble (48) dans le support (15) (figure 3).
4. Introduisez le tube d'appui du guidon (6) dans le support prévu à cet
effet du corps de l'appareil (44). Veillez à ce que les liaisons entre les
câbles établies lors de la phase 3.2 ne soient pas écrasées.
En mettant le tube du support du guidon (6) en place, poussez celui-ci
lentement vers le bas dans le support du bâti du corps de l'appareil.
Vissez le tube support du guidon (6) avec le châssis (44) au moyen des
vis (8), des rondelle élastique bombée (19) et des rondelles intercalaires
(7).
5. Placer le le revêtement de tube support (17) sur le revêtement.
Etape n° 4:
Montage de tube de selle (47) et de selle (57).
1. Insérez le tube de la selle (47) dans le support prévu à cet effet du corps
de l'appareil (44), ajustez la position désirée et bloquez-la en insérant
la fermeture rapide (46) et la serrant à fond.
(Pour desserrer la fermeture rapide (46), il suffit simplement de la
tourner, ce qui permet ensuite de la tirer pour pouvoir débloquer le
dispositif d'arrêt de la hauteur et modifier la hauteur de la selle. Lorsque
la fermeture rapide (46) est réglée au niveau souhaité, fixer de nouveau
en tournant fixement).
Vérifiez par ailleurs que le tube de la selle ne dépasse pas, lors du réglage
de la position souhaitée, la position d'ajustement «A» la plus haute, qui
est marquée en couleur.
2. Placez le chariot de selle (56) dans le logement, au niveau du tube
support de selle (47) et fixez-le en position horizontale à l'aide de la vis
poignée-étoile (52), de la rondelle (53) et de la vis (55).
3. Placez la selle (57) avec le logement de selle sur le chariot de selle (56)
et serrez-le à bloc dans l'inclinaison souhaitée.
