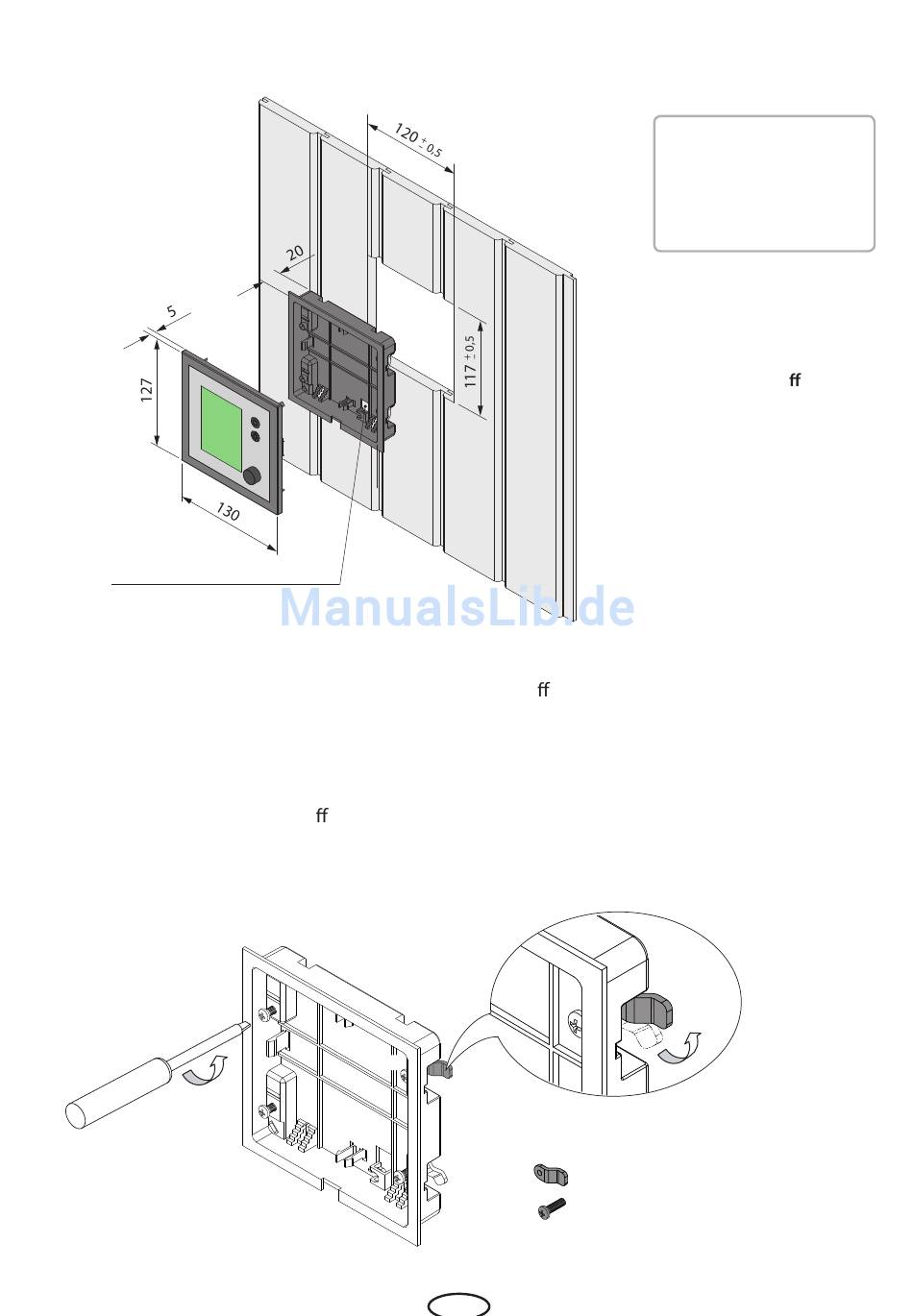

Montage des Bedienteils (Wandeinbau)
hier Kabeldurchführung

Montage Unterteil

Montieren Sie zunächst das Unterteil in die vorbereitete Ö nung.
1. 4 Schrauben lösen und
2. Klammer an die entsprechende Wandstärke anpassen
3. Die verlegte Steuerleitung durch die Kabeldurchführung ziehen.
4. Unterteil in die vorbereitete Ö nung einführen.
5. Klammern um 90° nach außen drehen und festklemmen (durch Anziehen der Schraube im Uhr-
zeigersinn)
bei Wandstärke 15-30 mm
4x
12
2.
3.
1.
4x
4x
D
Wandausschnitt:
Breite 120 mm
Höhe 117 mm
Tiefe min. 20 mm
Hinweis:
Beachten Sie bei der Befe-
stigung des Unterteils die
richtige Ausrichtung. Die
Seite mit der Ö nung für
die Kabeldurchführung soll
nach unten ausgerichtet
sein (siehe Abb. 8).
Abb. 8
Abb. 9
