Klemmenanordnung Auf Der Platine; Installationsschema Und Klemmenanordnung - EOS Emotec D Gebrauchsanweisung

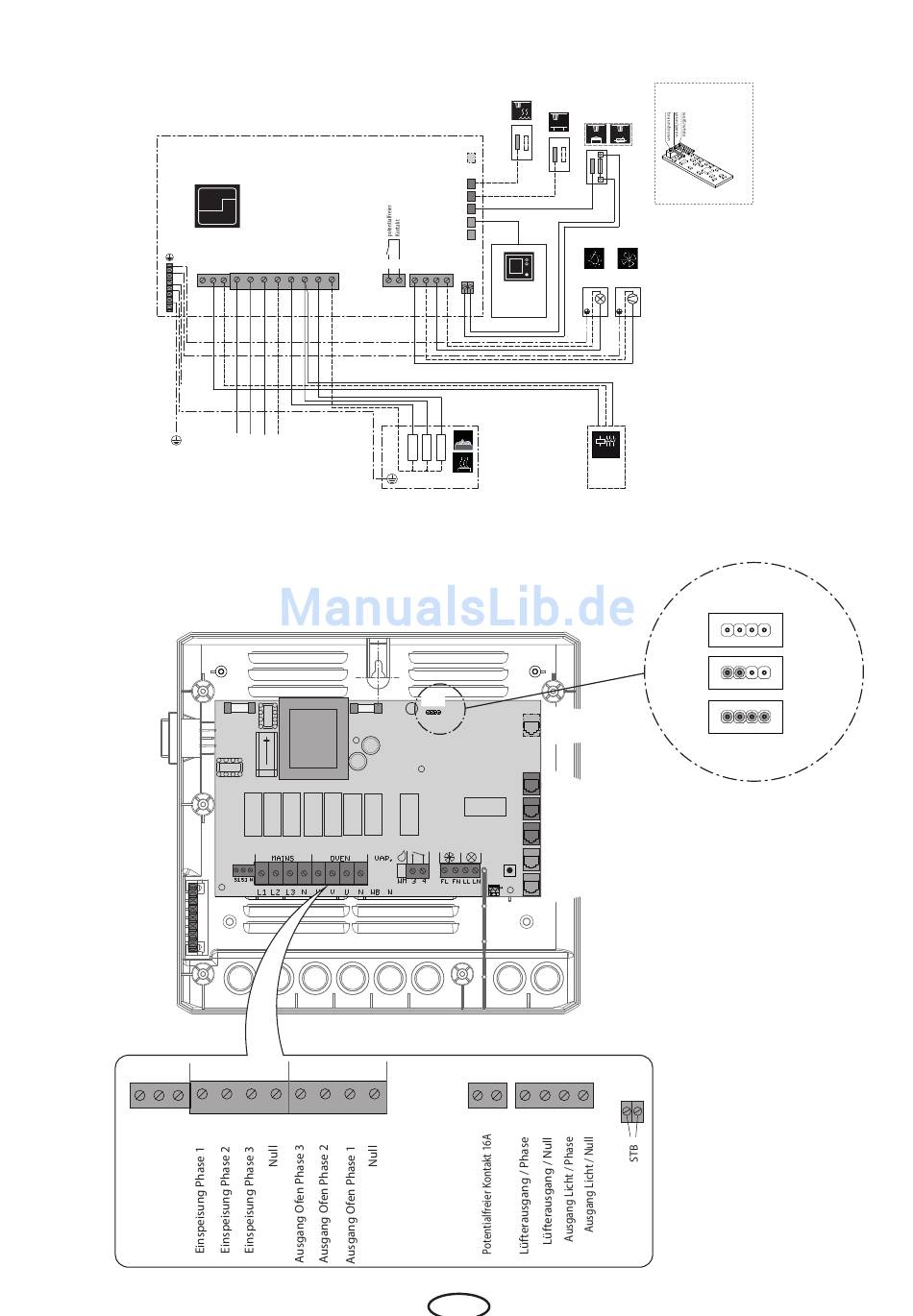

Installationsschema EMOTEC D
PE
S1 S1 N

Klemmenanordnung auf der Platine

(Leistungsteil)
I
II
S1 S1 N
L1 L2 L3 N W V U N
Anschluß
LSG
18
Leistungsteil
Main unit (relay box)
Relais box
Силовой блок
L1 L2 L3 N W V U N WB N WM
3 4
L1 L2 L3 N
M A I N S O V E N
Feuchtefühler
humidity sensor
Bankfühler/2nd Sensor
B
reserviert
Sensorbus
Saunabus
fan light
L N L N
STB
Bedienteil
Control panel
Tableau de commande
Панель управления
P max. 9 kW
Saunaofen
Sauna heater
JP5
}
}
}
V A P. fan light
WM
3 4
FL FN LL LN
WB N
D
Steckeranschluß Fühler
Sensor plug connector
Ofenfühler/Sensor
STB
Leuchte/light Lüfter/fan
Schaltlasterweiterung
LSG, optional
LSG
Power extension,
optional
LSG
Contactor box
Jumper 5
reserviert
Sensor Bus
Jumper liegen dem Gerät
bei / sind blind gesteckt
RJ 10
Sauna Bus
RJ 14
6 h
12 h
∞
