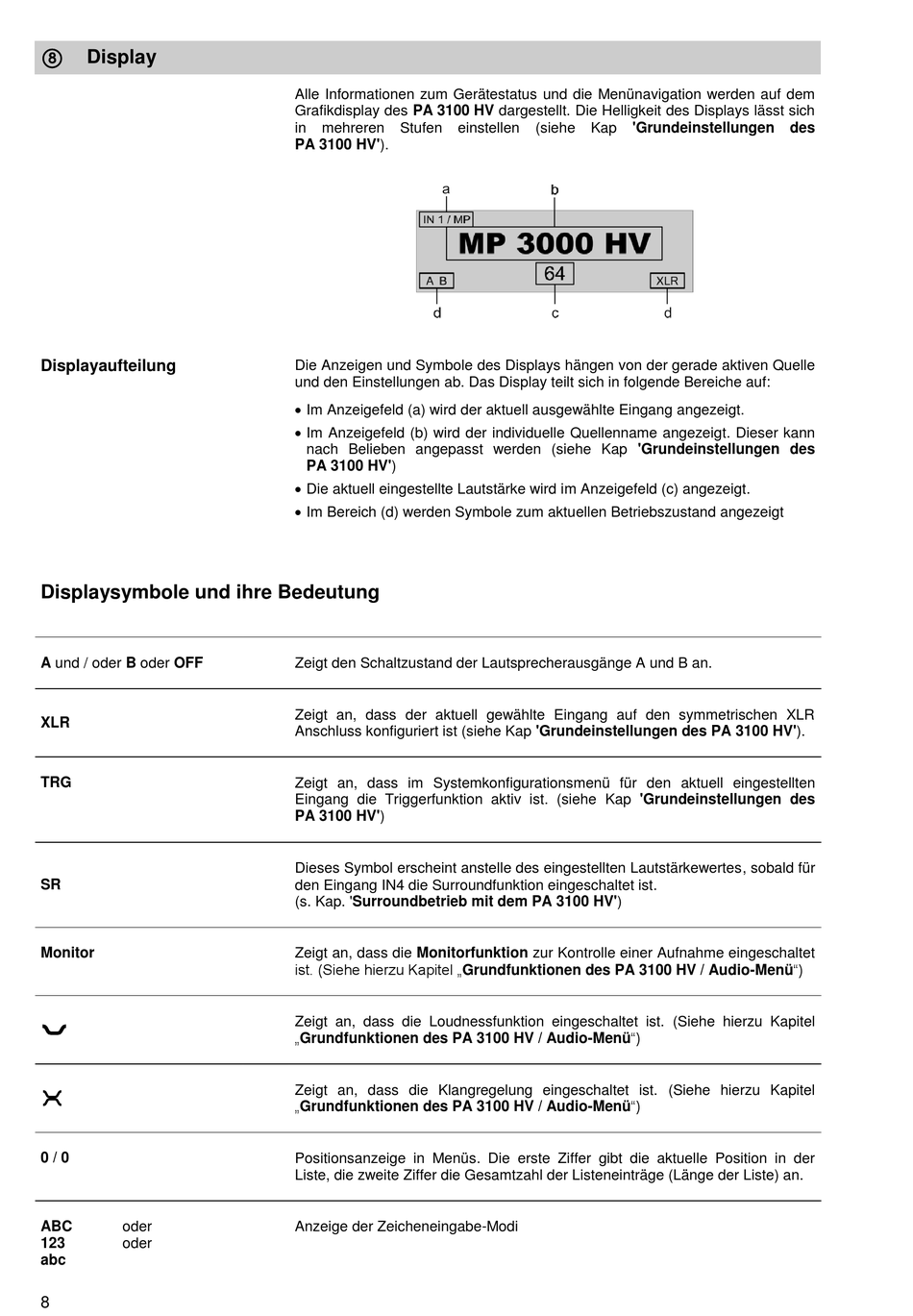

Display



Displayaufteilung

Displaysymbole und ihre Bedeutung

A und / oder B oder OFF
XLR
TRG
SR
Monitor



0 / 0
ABC oder
123 oder
abc
8
Alle Informationen zum Gerätestatus und die Menünavigation werden auf dem
Grafikdisplay des PA 3100 HV dargestellt. Die Helligkeit des Displays lässt sich
in mehreren Stufen
PA 3100 HV').
 
Die Anzeigen und Symbole des Displays hängen von der gerade aktiven Quelle
und den Einstellungen ab. Das Display teilt sich in folgende Bereiche auf:
 Im Anzeigefeld (a) wird der aktuell ausgewählte Eingang angezeigt.
 Im Anzeigefeld (b) wird der individuelle Quellenname angezeigt. Dieser kann
nach Belieben angepasst werden (siehe Kap 'Grundeinstellungen des
PA 3100 HV')
 Die aktuell eingestellte Lautstärke wird im Anzeigefeld (c) angezeigt.
 Im Bereich (d) werden Symbole zum aktuellen Betriebszustand angezeigt
Zeigt den Schaltzustand der Lautsprecherausgänge A und B an.
Zeigt an, dass der aktuell gewählte Eingang auf den symmetrischen XLR
Anschluss konfiguriert ist (siehe Kap 'Grundeinstellungen des PA 3100 HV').
Zeigt an, dass im Systemkonfigurationsmenü für den aktuell eingestellten
Eingang die Triggerfunktion aktiv ist. (siehe Kap 'Grundeinstellungen des
PA 3100 HV')
Dieses Symbol erscheint anstelle des eingestellten Lautstärkewertes, sobald für
den Eingang IN4 die Surroundfunktion eingeschaltet ist.
(s. Kap. 'Surroundbetrieb mit dem PA 3100 HV')
Zeigt an, dass die Monitorfunktion zur Kontrolle einer Aufnahme eingeschaltet
ist. (Siehe hierzu Kapitel „Grundfunktionen des PA 3100 HV / Audio-Menü")
Zeigt an, dass die Loudnessfunktion eingeschaltet ist. (Siehe hierzu Kapitel
„Grundfunktionen des PA 3100 HV / Audio-Menü")
Zeigt an, dass die Klangregelung eingeschaltet ist. (Siehe hierzu Kapitel
„Grundfunktionen des PA 3100 HV / Audio-Menü")
Positionsanzeige in Menüs. Die erste Ziffer gibt die aktuelle Position in der
Liste, die zweite Ziffer die Gesamtzahl der Listeneinträge (Länge der Liste) an.
Anzeige der Zeicheneingabe-Modi
einstellen (siehe Kap 'Grundeinstellungen des
