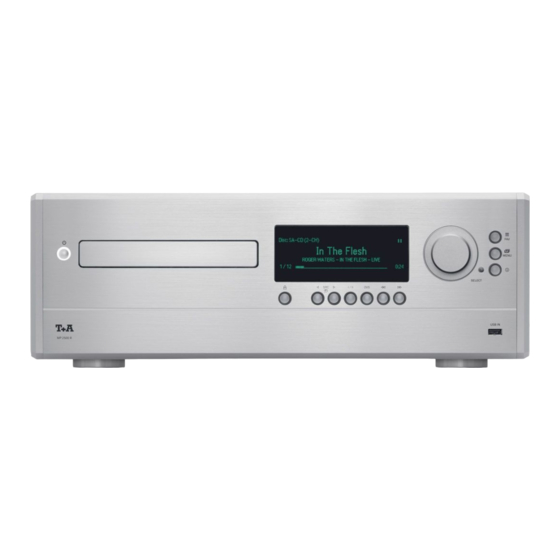

- Seite 1 BETRIEBSANLEITUNG R-SERIES 2000 MP 2500 R Software Version V 1.2 Bestellnummer 9103-0536 DE...
- Seite 2 If you have not received a copy of the GNU General Public License, please see http://www.gnu.org/licenses/. For a period of three years after last distribution of this product or its firmware, T+A offer the right to any third party to obtain a complete machine-readable copy of the corresponding source code on physical storage medium (DVD-ROM or USB stick) for a charge of 20€.
- Seite 3 Willkommen. Wir freuen uns, dass Sie sich für ein -Produkt entschieden haben. Mit Ihrem neuen MP 2500 R haben Sie ein HiFi- Gerät der Spitzenklasse erworben, bei dessen Konzeption und Entwicklung den Wünschen des audiophilen Musikliebhabers oberste Priorität eingeräumt wurde. Die innovativen Problemlösungen, die solide, durchdachte Konstruktion und die verwendeten hochwertigen Materialien werden dazu beitragen, dass dieses Gerät höchsten Anforderungen und Ansprüchen über viele Jahre genügen wird.
-
Seite 4: Über Diese Anleitung
Über diese Anleitung Alle Bedienelemente und Funktionen des MP 2500 R, die häufiger genutzt werden, sind im ersten Teil dieser Bedienungsanleitung beschrieben. Der zweite Teil 'Grundeinstellungen, Installation, Inbetriebnahme' beschreibt Anschlusselemente und Einstellungen, die sehr selten von Interesse sind und in der Regel nur bei der ersten Inbetriebnahme des Gerätes gebraucht werden. Hier finden Sie auch die Netzwerkeinstellungen am MP 2500 R beschrieben, die bei der Inbetriebnahme erforderlich sind. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Allgemeines ..........................9 PCM und DSD ..............................9 MP 2500 R und DSD ............................9 MP 2500 R und PCM ............................9 Bedienelemente der Frontseite ....................10 Fernbedienung ......................... 14 Grundeinstellungen des MP 2500 R ..................16 Aufrufen und Bedienen des Menüs ........................16 Quellennamen .............................. - Seite 6 Auswahl eines Senders aus der Senderliste ....................27 RDS Funktionen ............................... 27 Internet-Radio ..............................28 Internet-Radio als Quelle wählen ........................28 Podcasts auswählen ............................28 Wiedergabe ..............................28 Favoritenliste ..............................28 Gerätedisplay ..............................29 Suchfunktion ..............................29 Bedienung von Musikdiensten ......................30 Allgemeines ..............................
- Seite 7 Einstellungen ..............................43 Hinweise zur Software ............................43 Hinweise zum Betrieb ............................43 Hinweise zur Aufstellung ........................... 43 Wiedergabe über ........................44 Allgemeines ............................... 44 Wiedergabe ............................... 44 Installation Inbetriebnahme Sicherheitshinweise ........45 Anschlusselemente........................46 Aufstellung und Verkabelung ....................48 Lautsprecher- und Signalkabel ..........................
- Seite 8 Anhang A ..........................69 Anschluss-Schema ............................. 69 Anschluss-Schema ............................. 71 Anschluss-Schema ............................. 72 Anhang B ..........................73 Technische Daten ............................... 73...
-
Seite 9: Allgemeines
Allgemeines Mit PCM und DSD stehen zwei konkurrierende Formate zur Verfügung, die die PCM und DSD Speicherung von Audiosignalen mit höchster Auflösung und in höchster Qualität ermöglichen. Jedes dieser Formate hat seine spezifischen Vorteile. Die Diskussion über die Frage, welches der Formate nun das bessere ist, füllt mittlerweile Bände und wir wollen uns an dieser teilweise wenig objektiv geführten Diskussion nicht beteiligen. -
Seite 10: Bedienelemente Der Frontseite
Bedienelemente der Frontseite Mit den Tasten und dem Drehknopf an der Gerätefront können alle wichtigen Funktionen des MP 2500 R bedient werden. Für die grundlegenden Funktionen, wie z.B. die Quellenwahl, stehen direkte Bedientasten zur Verfügung. Seltener benötigte Funktionen werden über ein Menü bedient, welches über die -Taste aufgerufen wird. Sämtliche Informationen zum Gerätezustand werden auf dem Display angezeigt. -
Seite 11: Front Usb Anschluss
Front USB Anschluss (USB IN) Anschlussbuchse für einen USB Speicherstick oder eine externe Festplatte Der Speicher kann mit folgenden Filesystemen formatiert sein: FAT16, FAT32, NTFS, ext2, ext3 oder ext4. Der USB Speicher kann über die USB Buchse mit Spannung versorgt werden, sofern der Stromverbrauch des Gerätes der USB Norm entspricht (<... -
Seite 12: Fernbedienungsempfänger
Quelle FM Radio: Taste zum Umschalten zwischen Stereo- und Monoempfang Die Einstellung Stereo wird dauerhaft durch ein Symbol im Displayfenster angezeigt. Die Einstellung Mono wird dauerhaft durch ein Symbol im Displayfenster angezeigt. Quelle DISC: Wählt für die Wiedergabe von SACDs den bevorzugten Layer aus (SACD oder CD). -
Seite 13: Displaysymbole Und Ihre Bedeutung
Im Anzeigefeld (b) werden Infos zum gespielten Musikstück angezeigt. Die wichtigsten Infos werden dabei in der Hauptzeile vergrößert dargestellt. Im Anzeigefeld (c) erscheinen Informationen zum Gerätezustand und zur Wiedergabe. In der untersten Zeile (d) werden Kontext bezogene Zusatzinformationen gegeben (z.B. -
Seite 14: Fernbedienung
Fernbedienung Allgemeines Die Tasten der Fernbedienung haben im Allgemeinen die gleiche Funktion wie die entsprechenden Tasten am Gerät. Die für die Bedienung des MP 2500 R nicht benötigten Tasten sind in der Abbildung der SRC1 nicht dargestellt. Wird der MP 2500 R zusammen mit einem PA 2x00 R betrieben, erfolgt die Quellenwahl nicht wie unten beschrieben, sondern über die Fernbedienung PA 2x00 R. - Seite 15 Navigation Zurück zum vorhergehenden Punkt / Veränderungstaste. Bestätigung der Eingabe / Veränderungstaste. Auswahl des nächsten Punktes innerhalb einer Liste / Auswahltaste. Auswahl des vorhergehenden Punktes innerhalb einer Liste / Auswahltaste. ...
-
Seite 16: Grundeinstellungen Des Mp 2500 R
Grundeinstellungen des MP 2500 R Systemeinstellungen (System Konfigurations-Menü) Im System-Konfigurationsmenü werden allgemeine Gerätegrundeinstellungen vorgenommen. Dieses Menü ist im folgenden Kapitel im Detail beschrieben. Zum Aufrufen des Menüs die -Taste an der Front oder die Aufrufen und Bedienen -Taste auf der Fernbedienung kurz antippen. des Menüs ... -
Seite 17: Quellennamen
Menüpunkt Unter diesem Menüpunkt können externe Quellen aktiviert / deaktiviert werden und jeder Quelle kann ein Klartextname für die Displayanzeige zugewiesen Quellennamen werden. Nach Aufrufen dieses Menüpunktes mit der -Taste erscheint eine Liste aller externen Quellen des MP 2500 R. Hinter jeder Quelle ist der angezeigte Klartextname aufgeführt oder der Vermerk Abgeschaltet falls die betreffende... -
Seite 18: Energiesparfunktion
Menüpunkt Der MP 2500 R verfügt über 2 Standby Betriebsarten: ECO Standby mit Energiesparfunktion verringertem Standby-Stromverbrauch und Komfort-Standby mit zusätzlichen Funktionen bei etwas höherem Stromverbrauch. Die gewünschte Standby- Betriebsart können Sie unter diesem Menüpunkt auswählen: Ein (ECO Standby): Im ECO-Standby aktive Funktionen: ... -
Seite 19: Fd 100 Anlernen
Menüpunkt Um den MP 2500 R mit der bidirektionalen Funkfernbedienung FD 100 steuern FD 100 anlernen zu können, kann dieser mit dem optional erhältlichen Gatewaymodul ausgerüstet werden. Durch aktivieren dieses Menüpunktes kann die Funkfernbedienung FD 100 mit dem MP 2500 R verbunden werden. ... -
Seite 20: D/A Wandler-Einstellungen
D/A Wandler-Einstellungen Der D/A Wandler des MP 2500 R erlaubt einige besondere Einstellungen, um das Gerät an Ihre Hörgewohnheiten und die Eigenschaften Ihres Verstärkers optimal anzupassen. Die folgenden Einstellungen sind ausschließlich bei der Wiedergabe von PCM kodiertem Audio aufrufbar. ... -
Seite 21: Bedienung Mit Der Fm2000 Im Systemverbund
Bedienung mit der FM2000 im Systemverbund MP 2500 R im Verbund mit Wird der MP 2500 R im Systemverbund über die R2 Verbindung mit einem Link PA 2x00 PA 2x00 und der Fernbedienung FM2000 betrieben, erfolgt die Auswahl der MP 2500 R Quellen nicht direkt über die Quellenwahltasten der mitgelieferten Fernbedienung FM1000 / SRC1, sondern entweder durch ggf. -
Seite 22: Favoritenlisten
Favoritenlisten Allgemeines Der MP 2500 R verfügt über die Möglichkeit Favoritenlisten zu erstellen. In den Favoritenlisten können oft gehörte Radiosender und Podcasts für einen schnellen Zugriff abgelegt werden. Die Quellen FM Radio, DAB Radio, und Internetradio (inkl. Podcasts) verfügen jeweils über eine Favoritenliste. Abgelegte Favoriten können anschließend entweder aus der Favoritenliste ausgewählt, oder über die Eingabe der Programmplatznummer direkt abgerufen werden. -
Seite 23: Auswählen Eines Favoriten Aus Der Liste
Rufen Sie die Favoritenliste durch einen Druck auf die Taste auf. Auswählen eines Favoriten aus der Liste Wählen Sie mit den / Tasten einen gespeicherten Favoriten aus der Favoritenliste aus. Der ausgewählte Favorit wird vergrößert dargestellt. ... -
Seite 24: Radiobedienung
Radiobedienung Der MP 2500 R besitzt einen FM Tuner (UKW-Radio), ein DAB/DAB+ Empfangsteil (Digitalradio) und verfügt außerdem über die Möglichkeit Internetradio zu streamen. Das folgende Kapitel beschreibt die Bedienung der einzelnen Radioquellen im Detail. FM - Radio Tippen Sie ggf. mehrfach auf die Taste an der Gerätefront des Wählen des FM - Radios MP 2500 R oder auf die ... -
Seite 25: Automatischer Sendersuchlauf
Ein langer Druck auf die Taste auf der Front des MP 2500 R oder auf Automatischer Sendersuchlauf die Taste der SRC1 öffnet das Senderlistenmenü. Die folgenden Auswahlpunkte stehen zur Verfügung: Um eine neue Senderliste zu erstellen wählen Sie den Menüpunkt „Liste neu erstellen“... -
Seite 26: Radiotext Ein- Und Ausschalten
Mit der Taste kann der Radiotext ein- und ausgeschaltet werden. Radiotext ein- und ausschalten Durch kurzes Antippen der Taste der SRC1 oder durch einen langen Mono / Stereo (nur beim FM – Radio) Druck auf die Taste auf der Front des MP 2500 R kann der FM-Tuner des MP 2500 R zwischen Stereo und Monoempfang umgeschaltet werden. -
Seite 27: Automatischer Sendersuchlauf
Ein langer Druck auf die Taste auf der Front des MP 2500 R oder auf Automatischer Sendersuchlauf die Taste der SRC1 öffnet das Senderlistenmenü. Die folgenden Auswahlpunkte stehen zur Verfügung: Um eine neue Senderliste zu erstellen wählen Sie den Menüpunkt „Liste neu erstellen“... -
Seite 28: Internet-Radio
Internet-Radio Tippen Sie ggf. mehrfach auf die Taste an der Gerätefront des Internet-Radio als Quelle MP 2500 R oder auf die Taste der Fernbedienung SRC1, bis die Quelle wählen „Internet Radio“ im Display angezeigt wird. Wählen Sie als nächstes mit den / Tasten den Eintrag „Radios“... -
Seite 29: Gerätedisplay
Gerätedisplay Während der Wiedergabe kann der MP 2500 R mit einem langen Druck auf die Taste auf zwei unterschiedliche Displayansichten umgeschaltet werden: Großdarstellung: Großformatige Anzeige der wichtigsten Informationen, gut ablesbar auch aus größerer Entfernung Detaildarstellung: Anzeige mit kleinerer Schrift und einer Vielzahl von Zusatzinformationen wie z. -
Seite 30: Bedienung Von Musikdiensten
Bedienung von Musikdiensten Allgemeines Der MP 2500 R unterstützt die Wiedergabe von Musikdiensten (z.B. TIDAL). Für die Nutzung von Musikdiensten ist bei dem jeweiligen Anbieter ein kostenpflichtiges Abonnement erforderlich. Für die Nutzung der Dienste ist die Eingabe der Zugangsdaten (Benutzername Passwort) erforderlich. -
Seite 31: Suchfunktion
Mit der Taste der Fernbedienung oder am Gerät kann die Wiedergabe Wiedergabe starten und pausieren gestartet und angehalten werden (PLAY / PAUSE Funktion). Ein Druck auf die Taste stoppt die Wiedergabe. Wiedergabe stoppen Bei einem kurzen Antippen der / Tasten während der Trackwechsel Wiedergabe springt das Gerät zum nächsten bzw. -
Seite 32: Bedienung Der Quelle Upnp / Dlna (Streaming Client)
Bedienung der Quelle UPnP / DLNA (Streaming Client) Allgemeines zum Streaming Der MP 2500 R beinhaltet einen sogenannten 'Streaming Client'. Dieser ermöglicht die Wiedergabe von im Netzwerk auf PCs oder Servern (NAS) Client gespeicherten Musikdateien. Die Formate für Medieninhalte, die der MP 2500 R wiedergeben kann, sind sehr vielfältig und reichen von komprimierten Formaten wie MP3, AAC und OGG Vorbis bis hin zu hochwertigen, unkomprimierten und durchaus audiophilen Datenformaten wie... -
Seite 33: Wiedergabe Von Verzeichnissen
Mit der Taste der Fernbedienung oder am Gerät kann die Wiedergabe Wiedergabe starten und pausieren gestartet und angehalten werden (PLAY / PAUSE Funktion). Ein Druck auf die Taste stoppt die Wiedergabe. Wiedergabe stoppen Bei einem kurzen Antippen der / Tasten während der Trackwechsel Wiedergabe springt das Gerät zum nächsten bzw. -
Seite 34: Wiedergabe Von Usb Speichermedien (Quelle Usb Media)
Wiedergabe von USB Speichermedien (Quelle USB Media) Allgemeines Der MP 2500 R kann auf USB Speichermedien gespeicherte Musikdateien abspielen. Hierfür verfügt das Gerät über zwei USB Anschlüsse. USB IN auf der Gerätefront und SCL USB auf der Geräterückseite. Der Speicher kann mit einem der folgenden Filesysteme formatiert sein: FAT16, FAT32, NTFS, ext2, ext3 oder ext4. -
Seite 35: Wiedergabe Von Verzeichnissen
Neben Möglichkeit einzelne Wiedergabe von Ordnerinhalte abzuspielen, ist auch Verzeichnissen die Wiedergabe ganzer Verzeichnisse möglich. Wählen hierzu Ordner abzuspielenden Verzeichnisses aus und starten Sie die Wiedergabe durch einen Druck auf die Taste. Die Wiedergabe startet mit dem ersten Eintrag der Liste abzuspielenden Inhalte. -
Seite 36: Bedienung Des Disc-Players
Bedienung des DISC-Players Wählen Sie zuerst mit der Taste der SRC1 oder mit durch ggf. DISC als Quelle wählen mehrfaches Drücken der Tasten auf der Front des MP 2500 R DISC als Quelle. CD-Schublade öffnen ( an der Gerätevorderseite / SRC1) Einlegen einer CD ... -
Seite 37: Abspielen Einer Cd
Der Abspielvorgang wird durch einen Druck auf den Drehknopf an der Abspielen einer CD Gerätefront oder der -Taste auf der Fernbedienung SRC1 gestartet. Die Wiedergabe beginnt und das Display zeigt den Betriebszustand ( ) und die Nummer des gerade laufenden Titels: 'Track 1'. Nach dem letzten Titel stoppt die CD und das Display zeigt wieder die Gesamt- zahl der CD-Titel und die Gesamtzeit an. -
Seite 38: Besonderheiten Bei Super Audio Cd (Sacd)
Besonderheiten bei Super Audio CD (SACD) Allgemeines Es gibt drei SACD Disc-Typen: Single Layer, Dual Layer und Hybrid. Die Hybrid Disc enthält sowohl ein Super Audio CD als auch ein normales Standard-Audio CD Layer. Eine SACD sollte immer eine reine Stereo Tonspur enthalten. Zusätzlich kann auch ein Bereich mit Mehrkanalaufnahmen vorhanden sein. -
Seite 39: Abspielprogramm
Abspielprogramm Abspielprogramm erstellen Erläuterung In einem Abspielprogramm können bis zu 30 Titel einer CD / SACD in beliebiger Reihenfolge gespeichert werden, z. B. beim Zusammenstellen einer Aufnahme. Ein Abspielprogramm kann nur für die jeweils eingelegte CD erstellt werden. Es bleibt gespeichert, bis es wieder gelöscht oder die Disc-Schublade geöffnet wird. -
Seite 40: Bedienung Der Quelle Bluetooth
Bedienung der Quelle Bluetooth Durch die im MP 2500 R integrierte Bluetooth Schnittstelle ist es möglich, drahtlos Musik von z.B. Smartphones, Tablett PC, etc. an den MP 2500 R zu übertragen. Für eine Bluetooth-Audioübertragung von einem Mobilgerät zum MP 2500 R muss das Mobilgerät das A2DP Bluetooth Audioübertragungsprotokoll unterstützen. -
Seite 41: Steuerung Des Mp 2500 R
Bei einem kurzen Antippen der / Tasten während der Trackwechsel / Wiedergabe springt das Gerät zum nächsten bzw. vorhergehenden Musikstück innerhalb der laufenden Playliste. Bitte beachten Sie, dass manche AVRCP fähige Mobilgeräte die Steuerung durch den MP 2500 R nicht unterstützen. Informieren Sie sich ggf. beim Hersteller Ihres Mobilgerätes. -
Seite 42: Der Mp 2500 R Als D/A Wandler
Der MP 2500 R als D/A Wandler Der MP 2500 R kann als hochwertiger D/A Wandler für andere Geräte wie Allgemeines zum D/A Wandlerbetrieb Satellitenreceiver, Digitalradios etc. verwendet werden, die selbst über keine oder nur minderwertige Wandler verfügen. Hierfür verfügt der MP 2500 R über zwei optische und zwei elektrische Digitaleingänge. -
Seite 43: Details Zum Usb Dac Betrieb
Details zum USB DAC Betrieb Systemanforderung min. Intel Core i3 oder vergleichbarer AMD Prozessor. 4 GB RAM USB 2.0 Schnittstelle Microsoft Windows 10, 8.1, 8, 7, Windows Vista oder Windows XP oder MAC OS X 10.6.+ Treiberinstallation Der MP 2500 R kann an den aufgeführten MAC Betriebssystemen ohne installierte Treiber betrieben werden. -
Seite 44: Wiedergabe Über
Wiedergabe über Allgemeines Der MP 2500 R unterstützt die Wiedergabe über Roon. Roon ist eine kostenpflichtige Softwarelösung, welche Ihre auf einem Server gespeicherte Musik verwaltet und organisiert. Desweiteren kann der Streamingdienst TIDAL integriert werden. Wiedergabe Die Bedienung erfolgt ausschließlich über die Roon-App. Der MP 2500 R wird als Wiedergabegerät (Client) erkannt, und kann in der App zur Wiedergabe ausgewählt werden. -
Seite 45: Installation Inbetriebnahme Sicherheitshinweise
Installation Inbetriebnahme Sicherheitshinweise In diesem Kapitel werden alle Dinge von grundsätzlicher Bedeutung für die Aufstellung und Inbetriebnahme beschrieben, die nicht für den täglichen Umgang mit dem Gerät relevant sind, die aber trotzdem vor dem ersten Gebrauch gelesen und beachtet werden sollten. -
Seite 46: Anschlusselemente
Anschlusselemente BALANCED Der symmetrische XLR-Ausgang des MP 2500 R liefert analoge Stereo- ANALOG Ausgangssignale mit festem Pegel. Er ist für den Anschluss an einen Vorverstärker, Vollverstärker oder Receiver mit eigener Lautstärkeregelung ausgelegt. Wenn der angeschlossene Verstärker über beide Anschlussmöglichkeiten verfügt (Cinch und XLR), empfehlen wir für die bestmögliche Klangqualität, die symmetrische XLR Verbindung. - Seite 47 Anschlussbuchse für einen PC oder MAC Computer. USB DAC Der MP 2500 R akzeptiert an diesem Eingang digitale PCM Stereosignale mit Abtastraten von 44,1 - 384 kSps und digitale DSD Stereosignale von DSD64 (USB device mode) bis DSD512* DSD256 und DSD512 nur von einem Windows PC. ...
-
Seite 48: Aufstellung Und Verkabelung
Aufstellung und Verkabelung Packen Sie das Gerät vorsichtig aus und heben Sie die Originalverpackung sorgfältig auf. Der Karton und das Verpackungsmaterial sind speziell für dieses Gerät konzipiert und bei späteren Transporten ein sicherer Behälter. Transportieren oder versenden Sie Gerät ausschließlich in der originalen Verpackung um Gerätedefekte zu vermeiden. -
Seite 49: Lautsprecher- Und Signalkabel
Die verwendeten Lautsprecher- und Signalkabel haben einen nicht zu unter- Lautsprecher- und schätzenden Einfluss auf die Wiedergabequalität der Gesamtanlage. Signalkabel empfiehlt daher die Verwendung hochwertiger Kabel und Steckverbinder. In unserem Zubehörprogramm finden Sie eine Reihe exzellenter Kabel und Stecker, die in ihren Eigenschaften auf unsere Lautsprecher und Elektronik- komponenten abgestimmt sind und hervorragend mit diesen harmonieren. -
Seite 50: Sicherheitshinweise
Sicherheitshinweise Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung vollständig lesen und insbesondere die Aufstellungs-, Betriebs- und Sicher- heitshinweise genau befolgen. Aufstellung Beachten Sie das Gewicht des Gerätes. Stellen Sie das Gerät niemals auf einen instabilen Platz. Das Gerät kann herunterfallen und dabei ernsthafte Verletzungen oder Todesfälle verursachen. - Seite 51 Überspannungen Stromversorgungsnetz, Kabelnetz oder Überspannung Antennenanlagen, wie sie z. B. bei Gewittern (Blitzschlag) oder statischen Entladungen auftreten können, stellen eine Gefährdung für das Gerät dar. Spezielle Vorschaltgeräte Überspannungsprotektoren oder 'Power Bar' Netzanschlussleiste bieten einen gewissen Schutz vor Gerätebeschädigungen aus o. g. Gründen. Eine absolute Sicherheit vor Beschädigung durch Überspannungen kann aber nur eine vollständige Trennung des Gerätes vom Netz und den Antennen- anlagen gewährleisten.
-
Seite 52: Netzwerkkonfiguration
Netzwerkkonfiguration Allgemein Der MP 2500 R kann in drahtgebundenen LAN Netzwerken (Ethernet-LAN oder Powerline-LAN) oder in drahtlosen Funknetzwerken (WLAN) verwendet werden. Um Ihren MP 2500 R in Ihrem Heimnetzwerk zu verwenden, müssen zuerst die notwendigen Netzwerkeinstellungen am MP 2500 R vorgenommen werden. Dabei müssen die Netzwerk Parameter (Network parameter) wie z. -
Seite 53: Schließen Des Menüs
Alphanumerische Eingaben An einigen Stellen z. B. bei Servernamen oder Passworteingaben ist die Ein- gabe beliebiger Zeichenketten (Strings) notwendig. An solchen Stellen können (wie beim Schreiben von SMS-Nachrichten) Buchstaben, Zahlen und Sonder- zeichen durch ggf. mehrfaches Drücken der Zifferntaster der SRC1 eingegeben werden. -
Seite 54: Die Konfiguration Bei Einer Drahtgebundenen Ethernet-Lan Oder Power-Line Lan Verbindung
Die Konfiguration bei einer drahtgebundenen Ethernet-LAN oder Power-Line LAN Verbindung Schließen Sie den MP 2500 R über seinen rückwärtigen LAN-Anschluss an Einstellen der Parameter bei einem drahtgebundenen ein betriebsbereites Netzwerk oder Power-Line Modem an. Netzwerk Schalten MP 2500 R öffnen Systemkonfigurationsmenü... -
Seite 55: Die Konfiguration Bei Einer Wlan Verbindung
Die Konfiguration bei einer WLAN Verbindung Achten Sie darauf, dass kein Kabel an die LAN Buchse des MP 2500 R Einstellen der Parameter bei einem Funknetzwerk angeschlossen ist. Schalten MP 2500 R öffnen Systemkonfigurationsmenü durch einen Druck auf die Taste der Fernbedienung oder der ... -
Seite 56: Wlan-Verbindung Per Wps-Funktion Einrichten
WLAN-Verbindung per WPS-Funktion einrichten WPS-Funktion Die MP 2500 R unterstützt WPS für die Einrichtung der WLAN-Verbindung. WPS (Wi-Fi Protected Setup) ist ein Verfahren zum Aufbau sicherer WLAN- Verbindungen. Mit WPS können Sie die MP 2500 R schnell und einfach mit dem Router verbinden. -
Seite 57: Wlan-Einrichtung Per Access-Point
Verbinden Sie das Smartphone oder den Tablet PC, auf dem die -App installiert ist, mit dem WLAN-Access-point. Der Name des Netzwerks (SSID) lautet „T+A AP MP 2500 R“ und das Passwort ist „01234567“. Starten Sie die -App zur Bedienung. -
Seite 58: Funkfernbedienung Fd 100 (Optional)
Funkfernbedienung FD 100 (optional) Der MP 2500 R kann durch den Einbau eines optional erhältlichen Gateway Moduls mit der bidirektionalen Funkfernbedienung FD 100 fernbedient werden. Die FD 100 bietet durch das intergierte Farbdisplay die Möglichkeit der komfortablen Bedienung nahezu aller Funktionen, auch ohne direkten Sichtkontakt zum MP 2500 R. -
Seite 59: Firmwareupdate
Firmwareupdate Allgemein Es ist möglich die Firmware des MP 2500 R komfortabel über eine bestehende Internetverbindung zu aktualisieren. Wird der MP 2500 R zusammen mit einem PA 2x00 R betrieben, kann auch dieser über die R2 Verbindung aktualisiert werden. Link Das Anschlussschema des Gerätes ist im 'Anhang A' dargestellt. -
Seite 60: Glossar / Weiterführende Informationen
Glossar / Weiterführende Informationen Eine Compact-Disk (CD) ist ein digitaler Datenträger, bei dessen Handhabung einige Regeln zu beachten sind: Die Oberfläche einer CD darf nur mit einem weichen, trockenen Tuch ge- reinigt werden. Keinesfalls darf zur Reinigung Benzin, Verdünnung, Schallplattenreiniger o. -
Seite 61: Technische Beschreibung
Technische Beschreibung Oversampling / Abtastratenerhöhung Digitale Audiodaten einer CD z.B. sind mit einer Abtastrate von 44.1 kHz Oversampling gespeichert – d. h. für jede Sekunde Musik stehen 44100 Abtastwerte pro Kanal zur Verfügung. Im MP 2500 R werden die Audiodaten, bevor sie im D/A Wandler in analoge Musiksignale zurück verwandelt werden, zunächst auf eine höhere Abtastrate (352,8 kHz) „hochgerechnet“. - Seite 62 Oversampling 2 (Impulsoptimiertes FIR Filter) Durch Kürzung der Filterlänge (geringere Koeffizientenzahl) werden die Zeitbe- reichsfehler verringert und die Impulsantwort verbessert (weniger Vor- und Nachschwinger). Allerdings nimmt auch die Linearität des Frequenzgangs etwas ab und die Sperrdämpfung sinkt. Frequency response and transient characteristics of the short FIR filter Oversampling 3 (Bezier-Interpolator plus IIR-Filter) Bei diesem Verfahren wird ein idealer Bezier-Interpolator mit einem sogenannten IIR Filter kombiniert.
-
Seite 63: Netzwerkbegriffe
Netzwerkbegriffe Allgemeine Informationen Der Switch innerhalb eines Netzwerkes sorgt für die richtigen Verbindungen der einzelnen Komponenten. Damit dies möglich ist, muss jedes Gerät innerhalb eines Netzwerkes eindeutig identifiziert werden können – daher wird jede Komponente mit einer Art „Hausnummer“ versehen (IP-Adresse). Die IP Adresse besteht aus 4 Zahlenblöcken mit jeweils 3 Ziffern, die durch einen Punkt getrennt sind (z. - Seite 64 Netzwerkspeicher. In der Regel Speichergerät mit sehr großer Kapazität > 200 GB, auf das von anderen Geräten zugegriffen werden kann. Wenn der (Network Attached Storage) NAS Server einen UPnP-AV Serverdienst beinhaltet, kann der MP 2500 R auf Mediendateien, die auf dem NAS gespeichert sind, zugreifen und diese abspielen.
-
Seite 65: Betriebsstörungen
Betriebsstörungen Viele Betriebsstörungen haben eine einfache Ursache, die sich leicht beheben lässt. Im folgenden Abschnitt sind einige mögliche Störungen sowie Maßnahmen zu deren Behebung aufgeführt. Sollte sich eine aufgetretene Störung durch diese Hinweise nicht beheben lassen, so ziehen Sie bitte umgehend den Netzstecker und wenden sich an eine -Fachwerkstatt. - Seite 66 Nach dem Schließen der Ursache 1: CD nicht richtig eingelegt. Schublade zeigt Display: 'Keine Disk'. Abhilfe: CD zentrisch einlegen, die Beschriftung weist nach oben. Ursache 2: CD verschmutzt. Abhilfe: CD reinigen und erneut einlegen. Ursache 3: Beschädigung der CD im Bereich des Inhaltsverzeichnisses (TOC). Abhilfe: Keine Abhilfe.
- Seite 67 Im Display erscheint die Ursache: Es sind im Heimnetzwerk oder dem Internet Verbindungsprobleme aufgetreten; Meldung 'Netzwerk Problem – die Verbindung wurde getrennt. Neustart erfolgt' Abhilfe: Nach einem Netzwerkproblem startet der MP 2500 R die Netzwerk- kommunikation neu. Wählen Sie danach ein Musikstück oder eine Internet Radiostation aus und starten Sie das Abspiel.
-
Seite 68: Rechtliche Informationen
Rechtliche Informationen Dieses Gerät enthält Software in Form von Objektcode, die teilweise auf freier Allgemeines Software, unter verschiedenen Lizenzen, basiert. Details zu den verwendenten Lizenzen können über die Gerätewebsite, mit Hilfe eines Internetbrowser abgerufen werden. Lizenzen anzeigen Zum Aufrufen der Gerätewebseite geben Sie in der Adresszeile des von Ihnen benutzen Browsers die IP-Adresse des Gerätes und „/licensens/“... - Seite 69 Anhang A Anschluss-Schema symmetrisch (XLR)
- Seite 70 unsymmetrisch (Cinch / RCA)
- Seite 71 Anschluss-Schema Achtung! Ein funktionierendes Netzwerk mit Router muss vorhanden und betriebsbereit sein. Für die Nutzung von Internetradio muss zusätzlich ein Zugang zu einem Breit- band-Internet-Anschluss über den Router bestehen. Für Fragen bezüglich Einrichtung und Konfigurationen Ihres Netzwerks wenden Sie sich an Ihren System Administrator oder einen IT Spezialisten Ihrer Wahl.
- Seite 72 Anschluss-Schema Hinweis! Bitte beachten Sie, dass das digitale Radio DAB+ und das analoge UKW -Radio in unterschiedlichen Frequenzbereichen senden. Je nach bestehender Antennenkonfiguration kann es deshalb erforderlich sein, die beiden Bereiche mit einer DAB+/UKW - Einspeiseweiche zusammen-zuführen. Bei der Verwendung einer Zimmerantenne, sollte diese nicht in direkter Nähe zu Störquellen wie, z.
- Seite 73 Anhang B Technische Daten DISC-Player Formate SACD Stereo, CD, CD-R, CD-RW, SACD/CD Text Frequenzgang und Dynamik SACD: 2 Hz - 44 kHz / 110 dB, CD: 2 Hz - 20 kHz / 100 dB Streaming Client Formate MP3, AAC, FLAC, OGG-Vorbis, FLAC, WAV, AIFF, ALAC PCM 32 …...
- Seite 74 Kanal, 32-Bit Sigma Delta, 352,8 kSps / 384 kSps. Upsampling frei programmierbarer Signalprozessor wählbaren Oversamplingalgorithmen. FIR kurz, FIR kang, Bezier/IIR, Bezier T+A-True-1Bit DSD D/A-Wandler, bis zu DSD 512 (22 MHz) 60…120 Analogfilter Phasenlineares Besselfilter Ordnung Grenzfrequenz. (je nach Samplingrate) Frequenzgang PCM 44.1 kSps: 2 Hz - 20 kHz...
- Seite 76 T+A elektroakustik GmbH & Co. KG Planckstraße 9 – 11 D - 32052 Herford T +49 (0) 5221 / 7676-0 F +49 (0) 5221 / 7676-76 info@ta-hifi.com www.ta-hifi.com...
