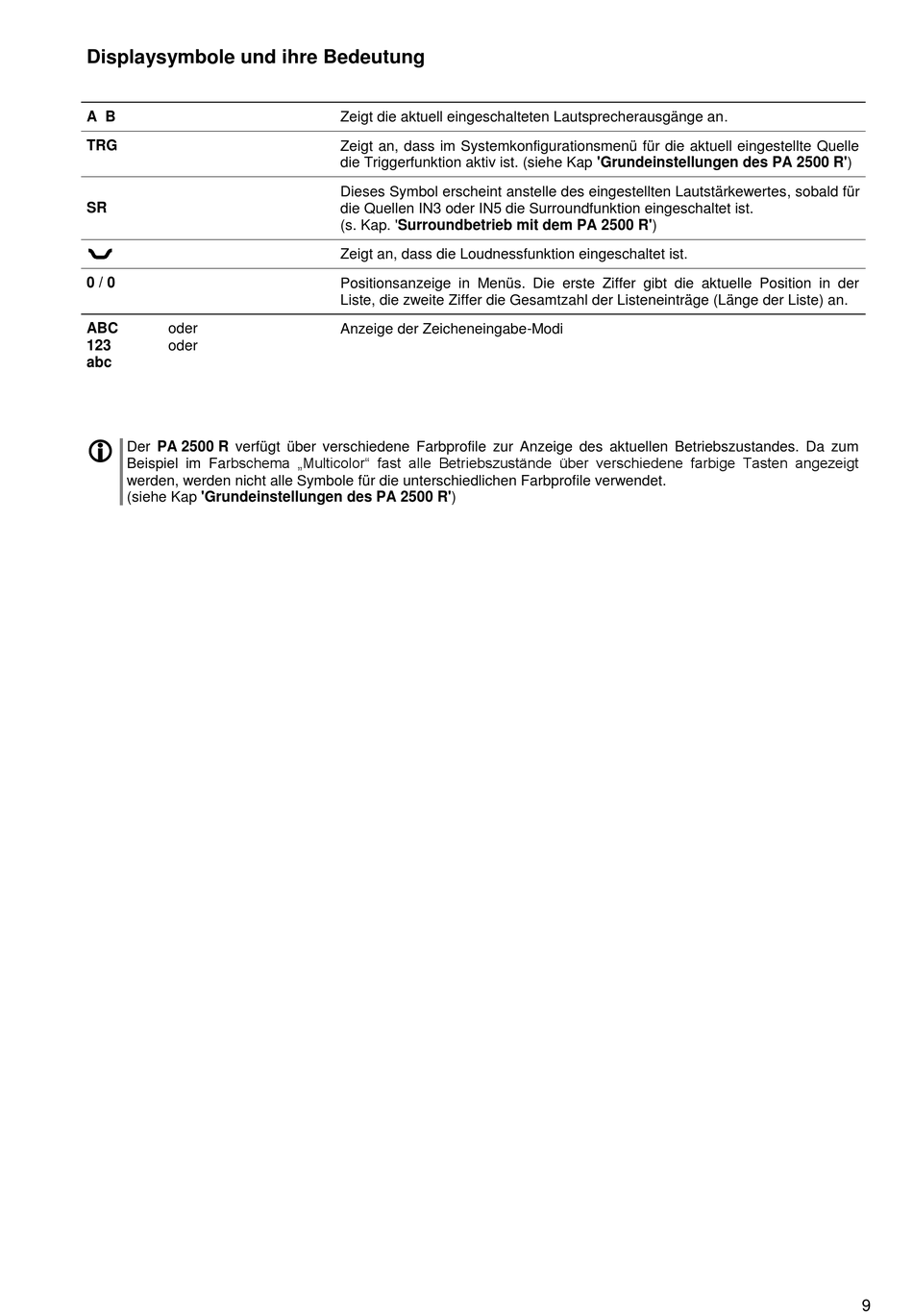

Displaysymbole und ihre Bedeutung

A B
TRG
SR

0 / 0
ABC oder
123 oder
abc

Der PA 2500 R verfügt über verschiedene Farbprofile zur Anzeige des aktuellen Betriebszustandes. Da zum
Beispiel im Farbschema „Multicolor" fast alle Betriebszustände über verschiedene farbige Tasten angezeigt
werden, werden nicht alle Symbole für die unterschiedlichen Farbprofile verwendet.
(siehe Kap 'Grundeinstellungen des PA 2500 R')
Zeigt die aktuell eingeschalteten Lautsprecherausgänge an.
Zeigt an, dass im Systemkonfigurationsmenü für die aktuell eingestellte Quelle
die Triggerfunktion aktiv ist. (siehe Kap 'Grundeinstellungen des PA 2500 R')
Dieses Symbol erscheint anstelle des eingestellten Lautstärkewertes, sobald für
die Quellen IN3 oder IN5 die Surroundfunktion eingeschaltet ist.
(s. Kap. 'Surroundbetrieb mit dem PA 2500 R')
Zeigt an, dass die Loudnessfunktion eingeschaltet ist.
Positionsanzeige in Menüs. Die erste Ziffer gibt die aktuelle Position in der
Liste, die zweite Ziffer die Gesamtzahl der Listeneinträge (Länge der Liste) an.
Anzeige der Zeicheneingabe-Modi
9
